Exemples - Danfoss Module TCP Modbus Guide D'installation

Registres Modbus
Registre Description
40611 Courant
40612 Courant
40613 Courant
40614 Réservé
40615 Réservé
40616 Réservé
40617 Numéro de
version de liste
des paramètres
7 7
40618 État d'entrée
digitale
40619– Réservé
40631
Tableau 7.3 Registres de mode antérieur
1) Voir le manuel du démarreur progressif concerné pour obtenir une
liste complète des paramètres. Le premier paramètre de produit est
toujours attribué au registre 40009. Le dernier paramètre de produit
est attribué au registre 40XXX, où XXX = 008 plus le nombre total de
paramètres disponibles dans le produit. Le module TCP Modbus peut
lire ou écrire un maximum de 125 registres en une opération. Ces
registres prennent en charge une écriture multiple (code de fonction
Modbus 16). Toute tentative d'écrire sur un seul registre génère un
code de défaut 01 (code de fonction non autorisée).
2) L'échelle de puissance fonctionne comme suit :
0 = Multiplier la puissance par 10 pour obtenir W.
1 = Multiplier la puissance par 100 pour obtenir W.
2 = Puissance (kW).
3 = Multiplier la puissance par 10 pour obtenir kW.
18
Module TCP Modbus
Bits Détails
0–13 Courant de phase 1 (efficace)
14– Réservé
15
0–13 Courant de phase 2 (efficace)
14– Réservé
15
0–13 Courant de phase 3 (efficace)
14– Réservé
15
0–7 Version mineure de liste des
paramètres
8–15 Version majeure de liste des
paramètres
0–15 Pour toutes les entrées, 0 =
ouverte, 1 = fermée (en
court-circuit)
0 = Démarrage
1 = Arrêt
2 = Reset
3 = Entrée A
Danfoss A/S © 10/2017 Tous droits réservés.

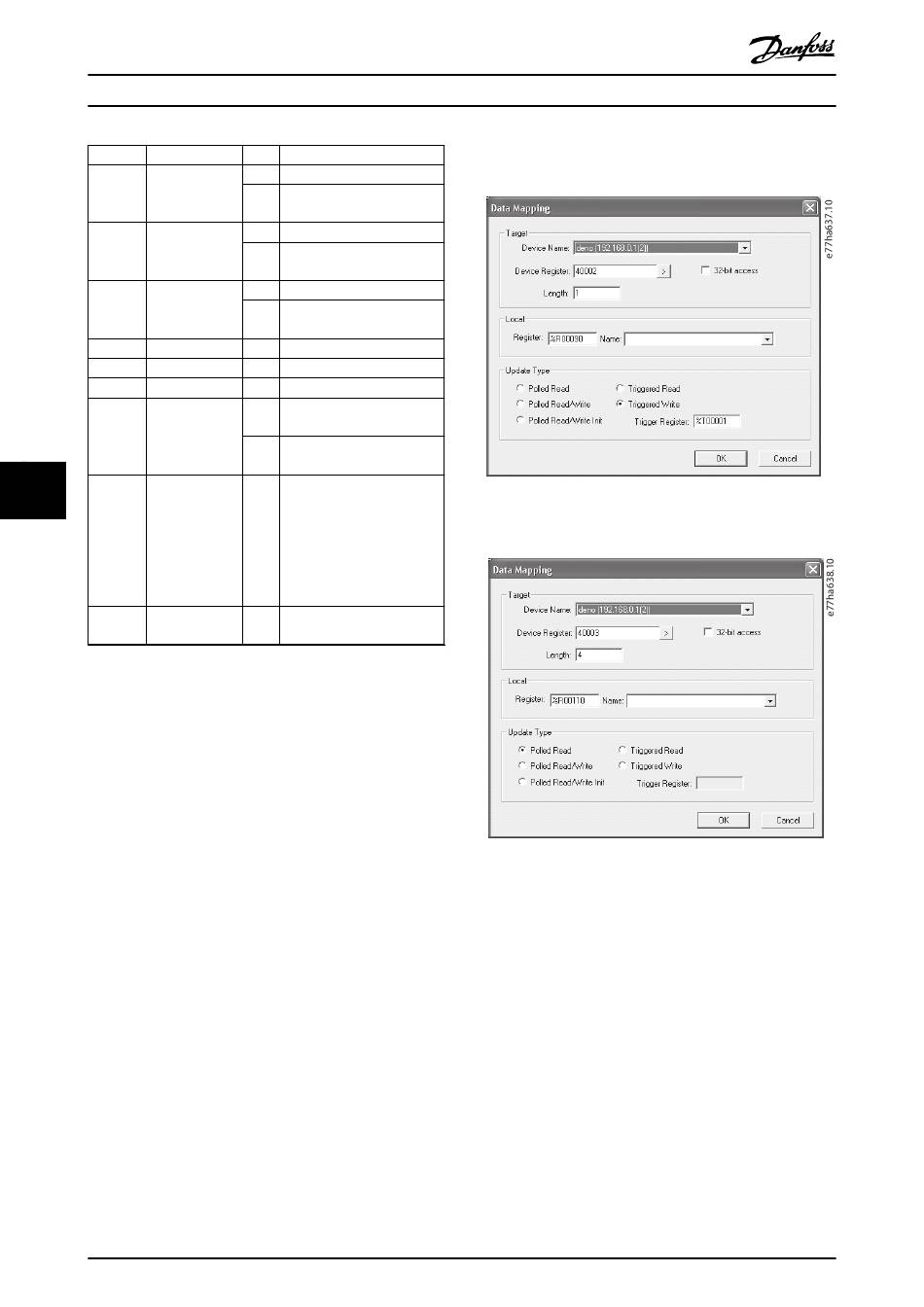

7.5.3 Exemples

Illustration 7.6 Envoyer ordre de démarrage (registre 40002)
Illustration 7.7 Obtenir état (démarrage au registre 40003)
