Installation
3 Installation
3.1 Procédure d'installation
ATTENTION
DOMMAGES MATÉRIELS
Si le secteur et la tension de commande sont en fonction
lors de l'installation ou du retrait d'options/accessoires,
cela risque d'endommager l'équipement.
Afin d'éviter tout dommage :
•
Isoler le démarreur progressif de l'alimentation
secteur et de la tension de commande avant
d'installer ou de retirer des options/accessoires.
Installation du module TCP Modbus :
1.
Isoler le démarreur progressif de l'alimentation
secteur et de la tension de commande.
2.
Tirer complètement sur les attaches de fixation
supérieure et inférieure du module pour les
extraire (A).
3.
Aligner le module sur l'emplacement du port de
communication (B).
4.
Enfoncer les attaches de fixation supérieure et
inférieure pour fixer le module sur le démarreur
progressif (C).
5.
Connecter le port Ethernet 1 ou 2 du module TCP
Modbus au réseau.
6.
Appliquer l'alimentation de commande au
démarreur progressif.
B
A

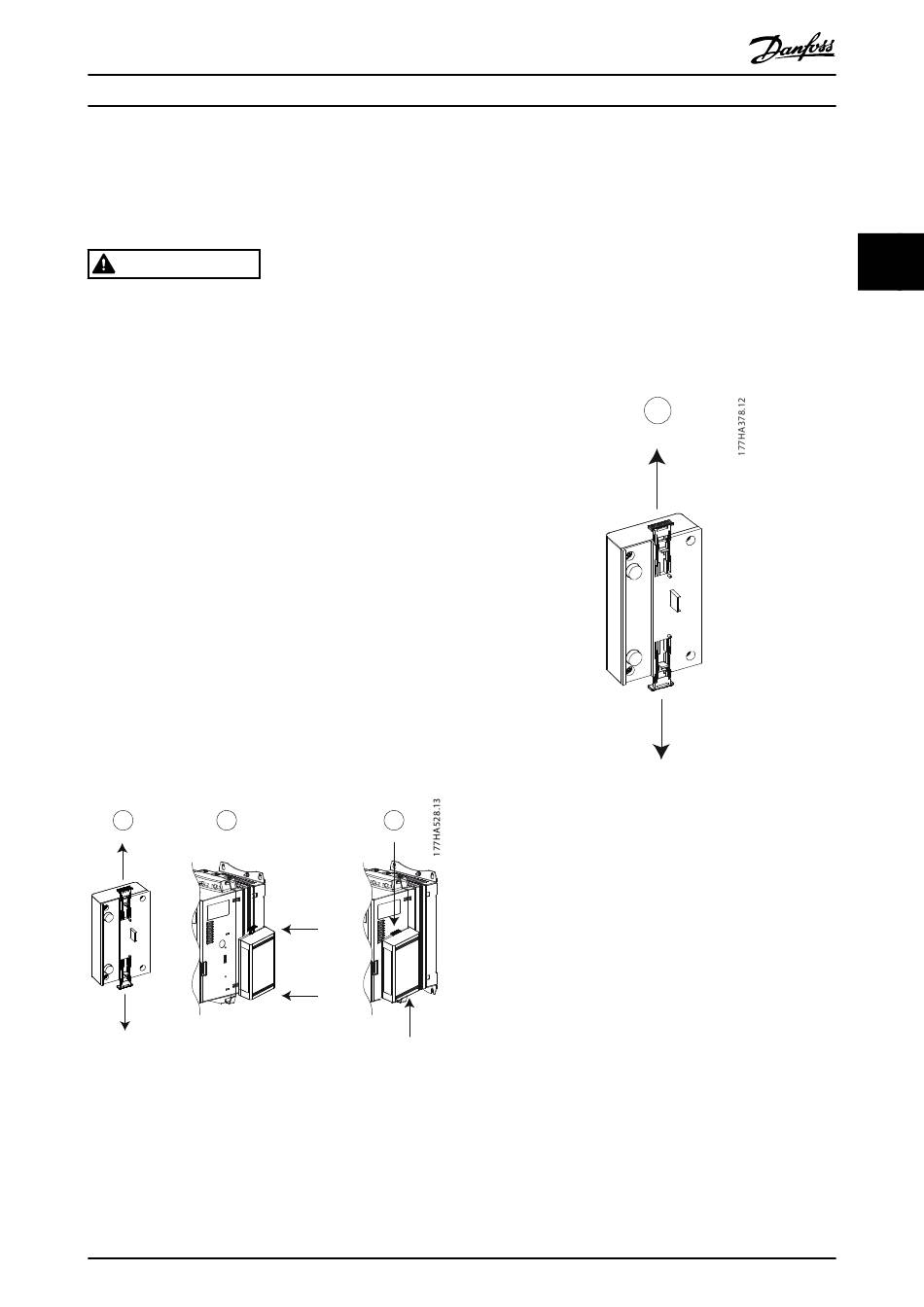

Illustration 3.1 Installation du module TCP Modbus
MG17N104
Guide d'installation
Retirer le module du démarreur progressif :
1.
2.
3.
4.
Illustration 3.2 Retrait du module TCP Modbus
C
Danfoss A/S © 10/2017 Tous droits réservés.
Isoler le démarreur progressif de l'alimentation
secteur et de la tension de commande.
Déconnecter tout le câblage externe du module.
Tirer complètement sur les attaches de fixation
supérieure et inférieure du module pour les
extraire (A).
Déloger le module du démarreur progressif.
A
