Fonctionnement
6 Fonctionnement
Le module TCP Modbus doit être commandé par un client Modbus (comme un PLC) conforme aux spécifications du
protocole Modbus. Pour un fonctionnement réussi, le client doit aussi prendre en charge toutes les fonctions et interfaces
décrites dans ce manuel.
6.1 Classification du dispositif
Le module TCP Modbus est un serveur Modbus géré par un client Modbus sur Ethernet.
6.2 Configuration
Configurer le dispositif directement dans le PLC. Aucun fichier supplémentaire n'est nécessaire.
6.3 Voyants
6
6

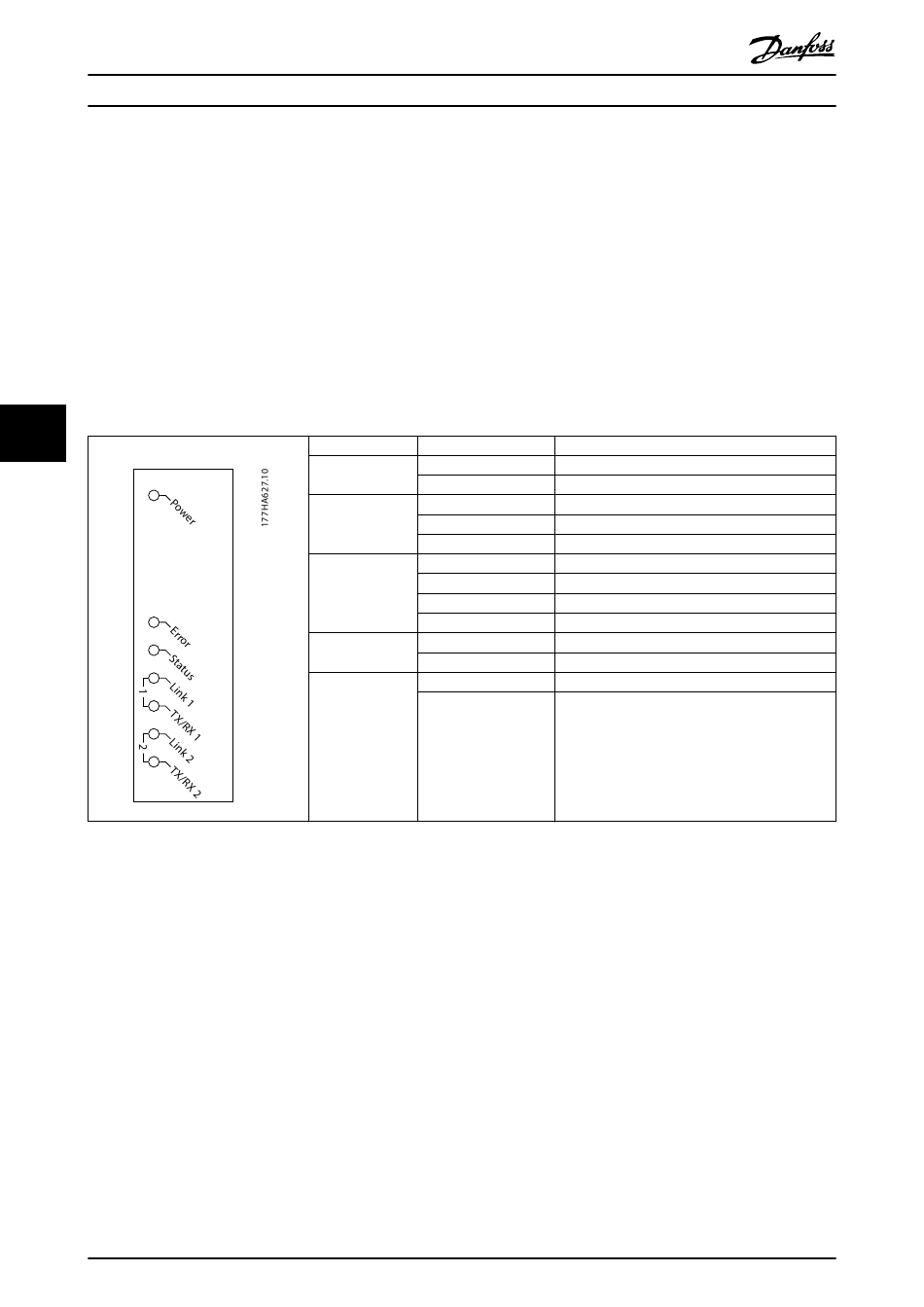

Tableau 6.1 Voyants indicateurs
12
Module TCP Modbus
Nom du voyant
État du voyant
Éteinte
Alimentation
Allumée
Éteinte
Erreur
Clignote
Allumée
Éteinte
Clignote lentement
État
Clignote rapidement
Allumée
Éteinte
Link x
Allumée
TX/RX x
Clignote
Allumée
Danfoss A/S © 10/2017 Tous droits réservés.
Description
Le module n'est pas sous tension.
Le module est alimenté.
Pas d'erreur
Erreur système.
Erreur de communication.
Pas prêt.
Prêt, mais non configuré.
Configuré et en attente de communication.
La communication a été établie.
Pas de connexion réseau
Connecté à un réseau
Connexion en cours.
Fonctionnement normal
MG17N104
