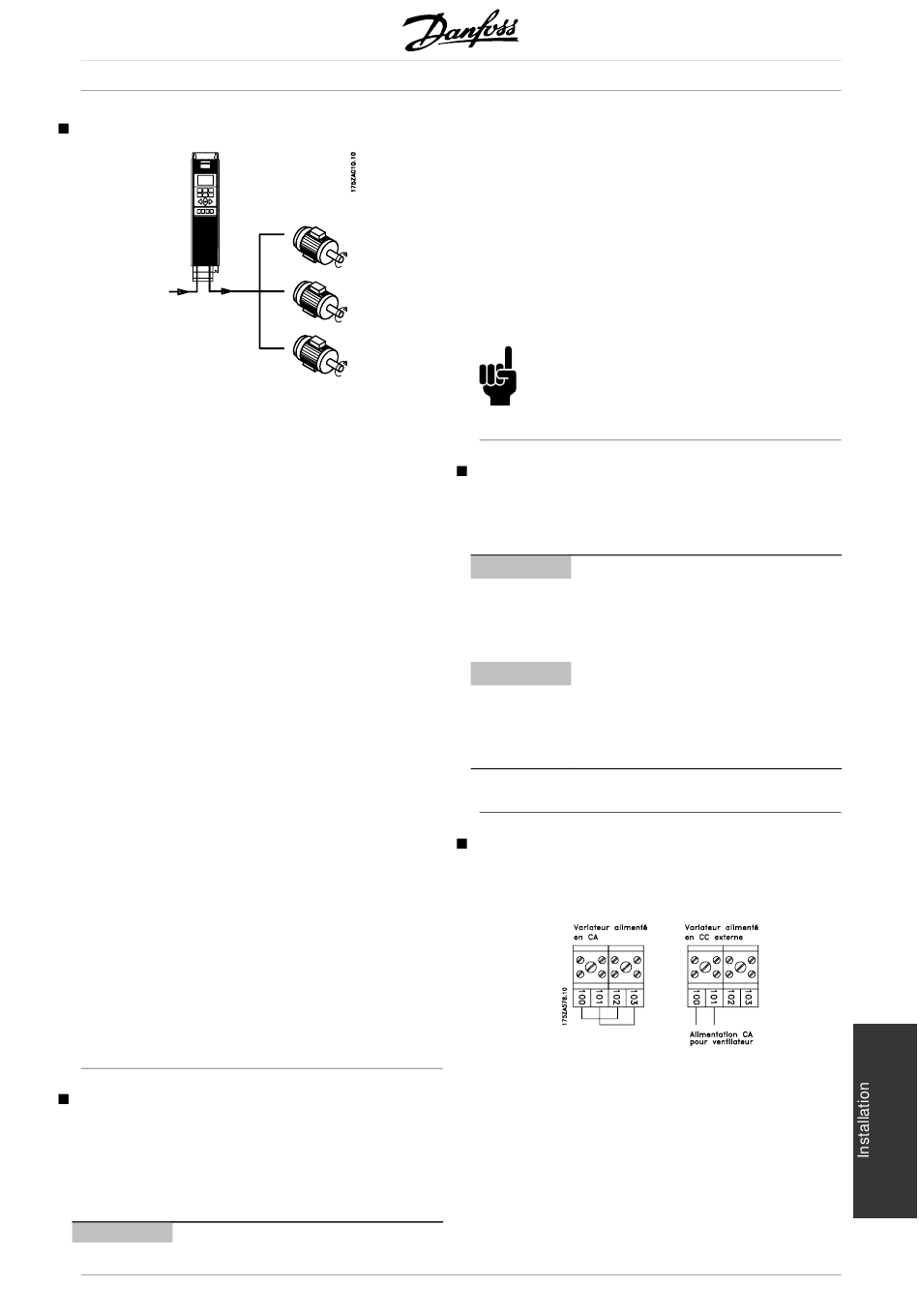

Montage de moteurs en parallèle
Le variateur de fréquence peut commander plusieurs
moteurs montés en parallèle. Si les vitesses des
moteurs doivent être différentes, il est nécessaire
d'installer des moteurs de vitesse nominale différente.
Les vitesses des moteurs peuvent varier simultanément
et le rapport entre les vitesses nominales est
maintenu sur toute la plage.
La valeur du courant total consommé par les moteurs
ne doit pas dépasser la valeur maximale du courant
de sortie nominal I
du variateur de fréquence.
N
Si les tailles des moteurs sont très différentes, le
fonctionnement peut être perturbé au démarrage et
à faible vitesse. Ceci est du au fait que les moteurs
de petite taille présentent une résistance ohmique de
stator relativement élevée et qu'ils exigent donc une
tension plus élevée au démarrage et à faible vitesse.
Dans les systèmes comportant des moteurs montés
en parallèle, la protection thermique électronique
interne (ETR) du variateur de vitesse n'est pas
utilisable en tant que protection de chaque moteur.
Il est donc nécessaire d'équiper les moteurs
d'un dispositif de protection supplémentaire, tel
que des thermistances dans chaque moteur (ou
des relais thermiques individuels) convenant à
l'utilisation du variateur de vitesse.
Noter qu'il faut additionner tous les câbles moteur
et que l'ensemble ne doit pas dépasser la longueur
totale de câble moteur autorisée.
Installation électrique-câble de la résistance
de freinage
(Uniquement sur les installations standard avec
frein ou les installations étendues avec frein.
Code type : SB, EB, DE, PB).
No.
Fonction
81, 82
Bornes de résistance de freinage
MG.50.R4.04 - VLT est une marque déposée Danfoss
Le câble de raccordement de la résistance de
freinage doit être blindé. Relier le blindage à la
plaque conductrice arrière du boîtier métallique du
variateur de fréquence et au boîtier métallique de la
résistance de freinage à l'aide d'étriers.
Dimensionner la section du câble de la résistance
de freinage en fonction du couple de freinage.
Voir également les instructions de freinage,
MI.90.FX.YY et MI.50.SX.YY pour plus de détails
sur une installation sans danger.
N.B. !
À noter que peuvent se produire aux bornes
des tensions pouvant atteindre 1099 V CC,
selon la tension d'alimentation.
Installation électrique - relais de sortie
Couple : 0,5 à 0,6 Nm
Taille des vis : M3
No.
Fonction
1-3
Relais de sortie, 1+3 ouvrir, 1+2
fermer Voir paramètre 323 dans le
manuel d'utilisation. Voir également
Caractéristiques techniques
générales.
4, 5
Relais de sortie, 4+5 fermer Voir
paramètre 326 dans le manuel
d'utilisation.
Voir également Caractéristiques
techniques générales.
Installation électrique - alimentation du
ventilateur en externe
Couple 0,5 à 0,6 Nm
Taille des vis : M3
Uniquement pour les unités IP54 alimentant les
AKD 5016-5102, 380-500 V et AKD 5008-5027,
200-240 V CA. Si l'unité est alimentée par le bus
de courant continu (répartition de la charge), les
ventilateurs internes ne sont pas alimentés en courant
AKD 5000
37
