5.3 Affichages à 7 segments
On trouve, dans le haut de la platine de commande cinq afficheurs à 7 segments juxtaposés.
Les éléments d'affichage sont constitués de DEL vertes (les segments).

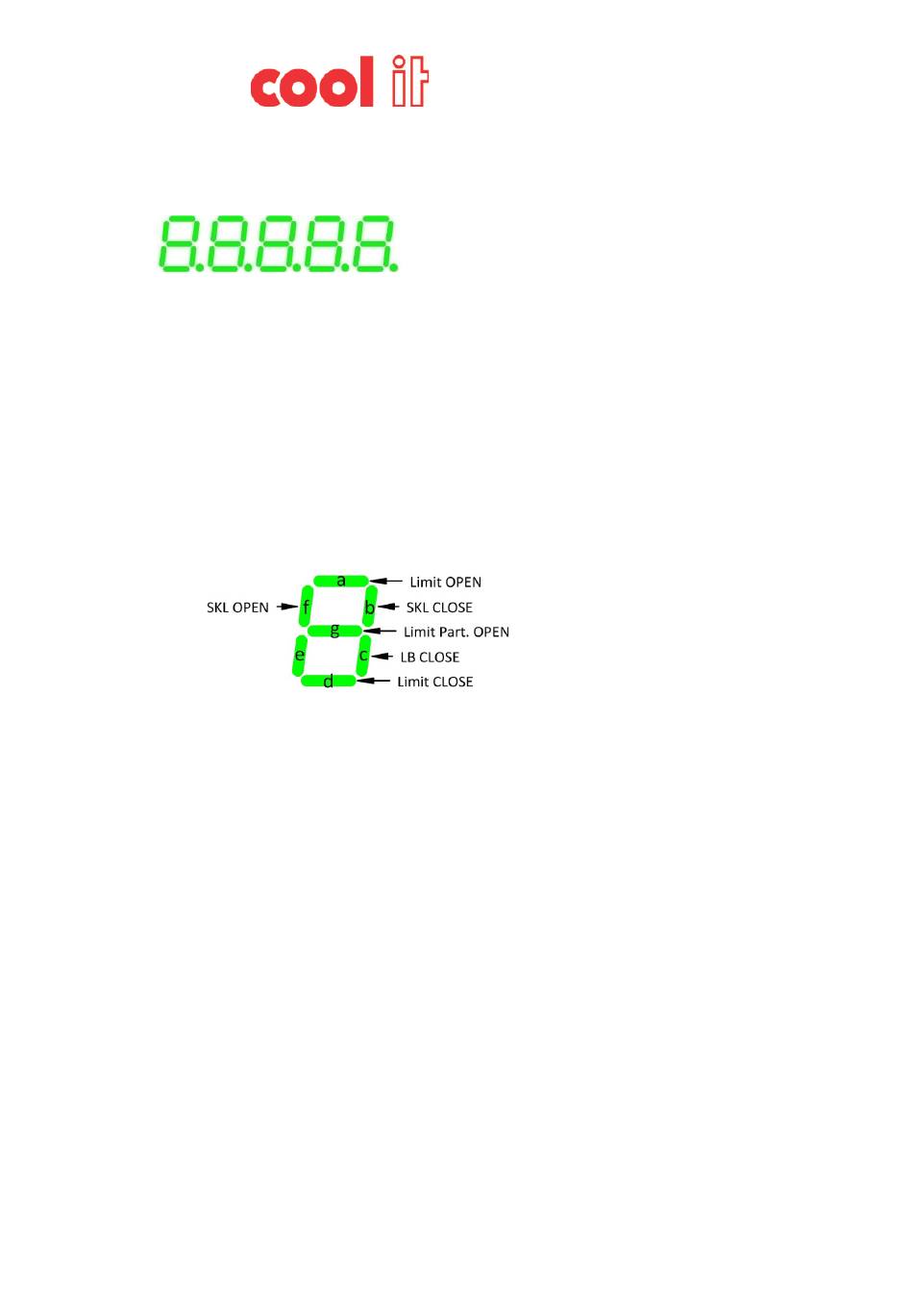

Figure 18: Structure de l'affichage à afficheurs à 7 segments
Il est possible, par le biais de l'affichage, d'afficher le mode de fonctionnement de la commande, l'état
de mouvement du moteur, l'état des capteurs, mais aussi les erreurs rencontrées ou les paramètres
configurés. Il est possible, par des actions de pression brèves ou plus longues sur le commutateur rotatif
et sélecteur de basculer entre les différentes informations affichées.

5.3.1 Image des capteurs

La configuration par défaut des informations visualisées par l'affichage concerne la visualisation de l'état des
capteurs les plus importants. Dans ce but, l'affichage à 7 segments est subdivisé en deux zones. L'élément
(afficheur) le plus à gauche représente, par le biais de ses segments individuels, des capteurs suivants :
Figure 19: Représentation des capteurs actifs dans l'afficheur à 7 segments
Segment a :

Segment g :

Segment d :

Segment f :

Segment b :

Segment c :

La barre respective (segment) est allumée lorsque l'état associé ou l'entrée de capteur correspondante
est activé(e). Le point décimal toujours allumé de cet élément délimite la zone d'affichage par rapport
aux quatre afficheurs restants.
La zone d'affichage de droite montre la position (virtuelle) de la porte sur la base des informations
fournies par le capteur du codeur incrémentiel. Ici c'est, sous forme d'une valeur numérique, la largeur
d'ouverture de la porte qui est indiquée approximativement en millimètres. Une valeur numérique de
800, telle qu'illustrée ici, signifie que la porte se trouve maintenant, depuis sa position FERMER
éloignée d'environ 80 centimètres dans la direction OUVRIR.
Après une panne de courant, ou lorsque les positions finales de la porte (positions OUVRIR et FERMER)
ne sont pas encore configurées correctement, on ne verra d'allumés ici, sur tous les 4 afficheurs, que
les segments supérieurs (segment a).
En cas d'activation d'un temps pour la fermeture automatique de la porte, il s'affiche ici, au lieu de la
largeur d'ouverture, le temps restant sous forme de décompteur
(count down).
______________________________________________________________________________________________________________________________________
Commander
Position limite de porte : Limit OPEN (OUVERT en butée)
Position de porte : Limit Part. OPEN (OUVERTURE PARTIELLE) (Passage de
personnes)
Position limite de porte : Limit CLOSE (FERMÉ en butée)
Boudin de sécurité (SCS) en direction OPEN (OUVRIR) (X1.6 / X1.7)
Boudin de sécurité (SCS) en direction CLOSE (FERMER) (X1.4 / X1.5)
Barrière optique/Rideau optique/Photocapteur (X4.1 / X4.2)
Version : 22 février 2013 Rév. 05 Page 28 de 69
