Le boudin (SKL) en direction FERMER est réglé par le biais du paramètre Nº 47. Pour la direction
OUVRIR, le paramètre de réglage concerné est le paramètre Nº 48. L'attribution de la valeur « 1 »
à ces paramètres signifie qu'en cas d'activation du boudin de sécurité en cours de mouvement de la
porte dans un sens ou dans l'autre, le moteur freine rapidement pour changer ensuite de sens
de rotation. Dans le cas du paramètre Nº 47 on a accélération dans la direction opposée (inversion
de sens), dans celui du paramètre Nº 48 la porte ne s'écarte que de quelques centimètres par rapport
à l'obstacle (rétraction).
En cas de non mise en place d'un boudin de sécurité, on pourra désactiver l'entrée correspondante en
attribuant au paramètre la valeur « 0 ».
4.3.6 Raccordement d'une barrière optique
Il est possible de raccorder à l'entrée X4.1 de la commande tant une barrière optique unidirectionnelle
qu'une barrière optique réflectrice alimentée en 24 V. Le paramètre correspondant (Nº 49) doit alors
se voir attribuer la valeur « 1 ».
Barrière unidirectionnelle :
Figure 9: Raccordement Barrière unidirectionnelle
______________________________________________________________________________________________________________________________________
Commander
X1
4
5
6
7

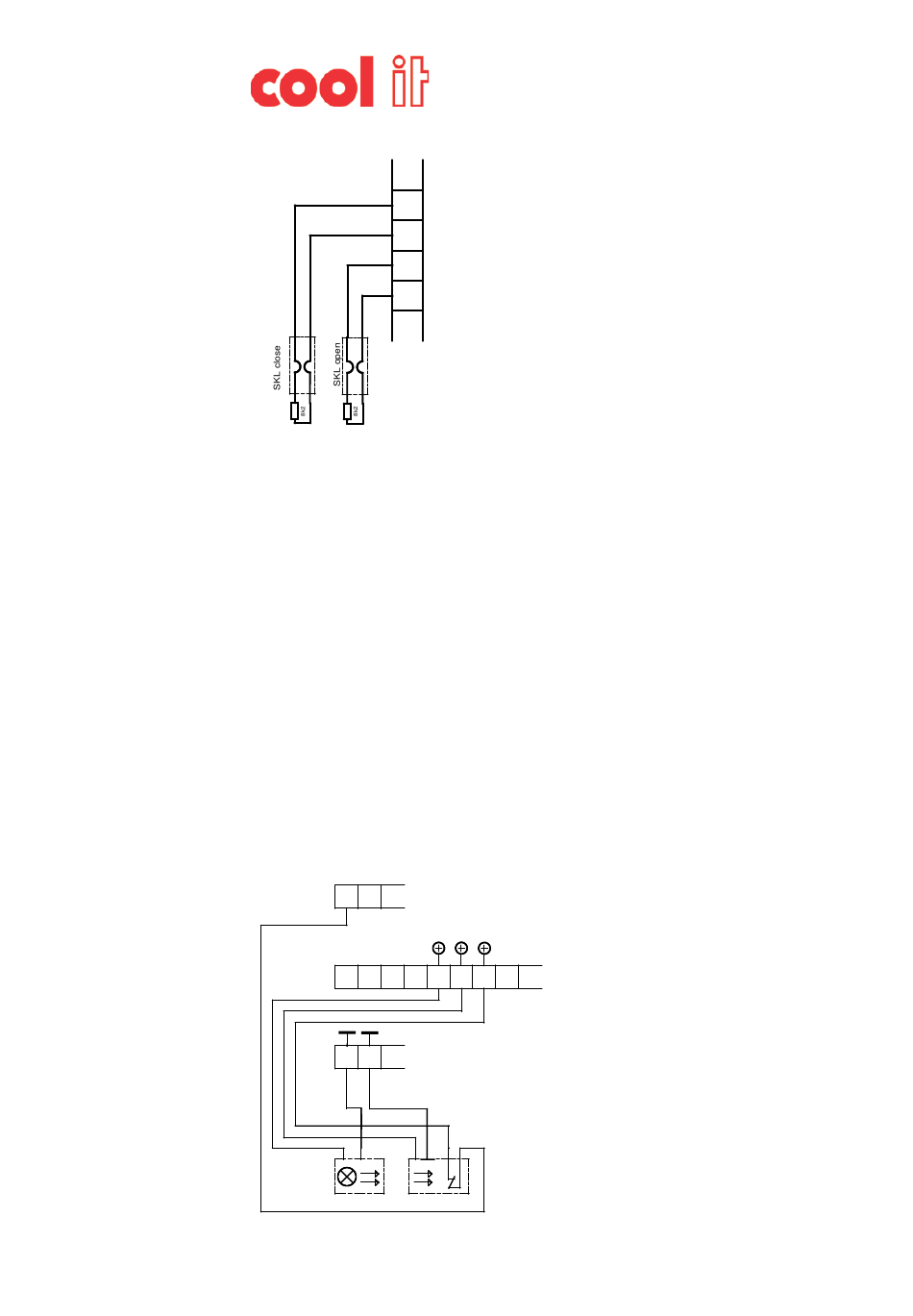

Figure 8: Raccordement Boudins de sécurité
X4
1
2
X5
1
2
3
4
5
X6
1
2
-
-
+
+
Version : 22 février 2013 Rév. 05
+24V
6
7
8
+
Page 20 de 69
