3.1
Vue générale de la commande

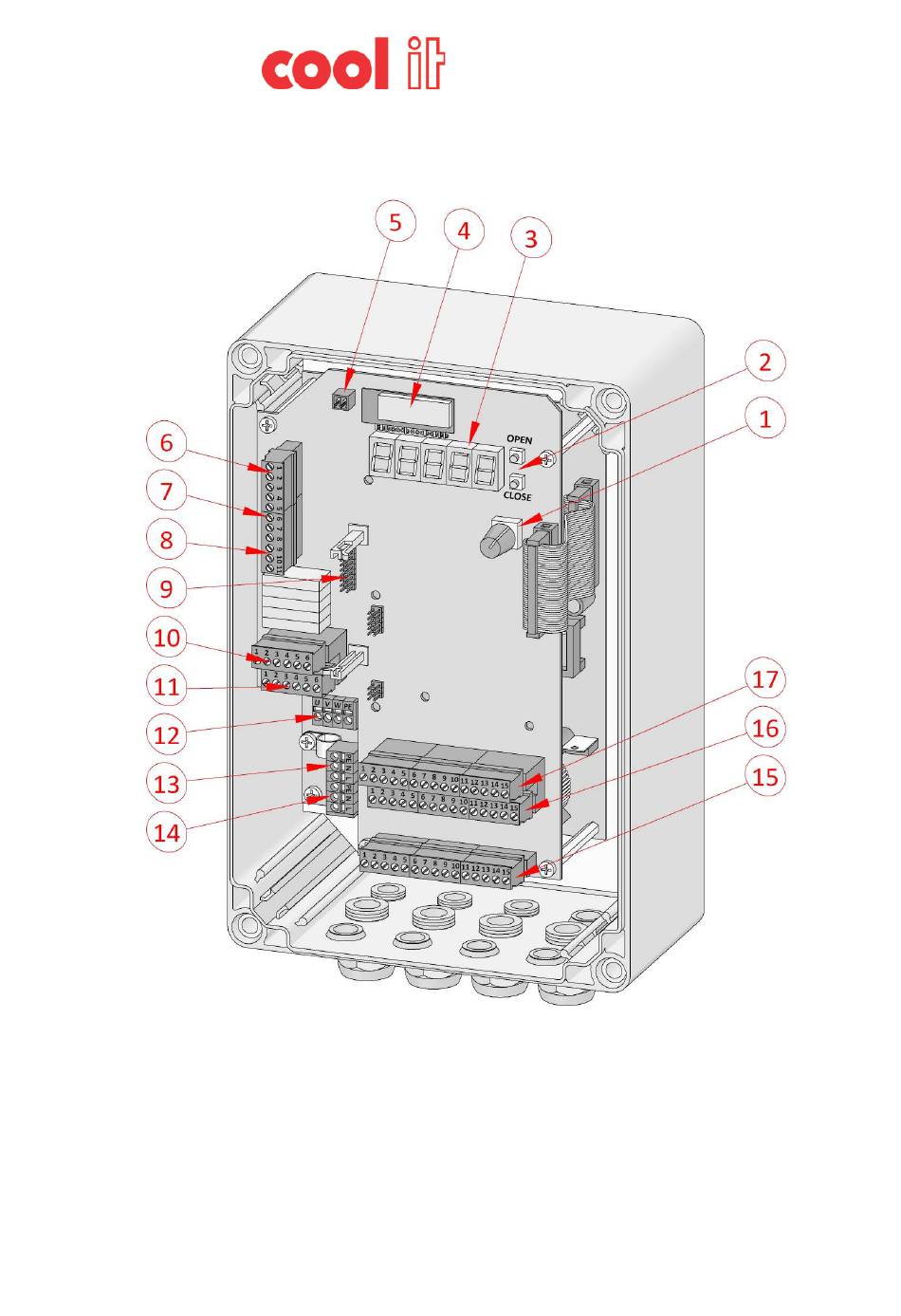

Figure 1: Vue générale de la commande
1.
Commutateur rotatif et sélecteur
2.
Bouton poussoir OPEN (OUVRIR)/CLOSE
(FERMER)
3.
Affichage à 7 segments
4.
Récepteur radio (en option)
5.
X0 Raccordement antenne externe
6.
X1 Interface RS485
7.
X1 Raccordement SKL (bornier de contacts
de sécurité
8.
X1 Entrée du codeur incrémentiel 1
_______________________________________________________________________________________________________________________________________
Commander
Version : 22 février 2013 Rév. 05
9.
Module de communication (en option)
10. X2 Sorties de relais Rel4, Rel5
11. X3 Sorties de relais Rel1, Rel2, Rel3
12. Raccordement Moteur
13. Alimentation 230 V
14. Raccordement du consommateur 230 V
15. X6 Raccordement masse, cavaliers
16. X5 Raccordements 24 V, Sorties de test
17. X4 Raccordements en entrée
