Barrière à réflexion :

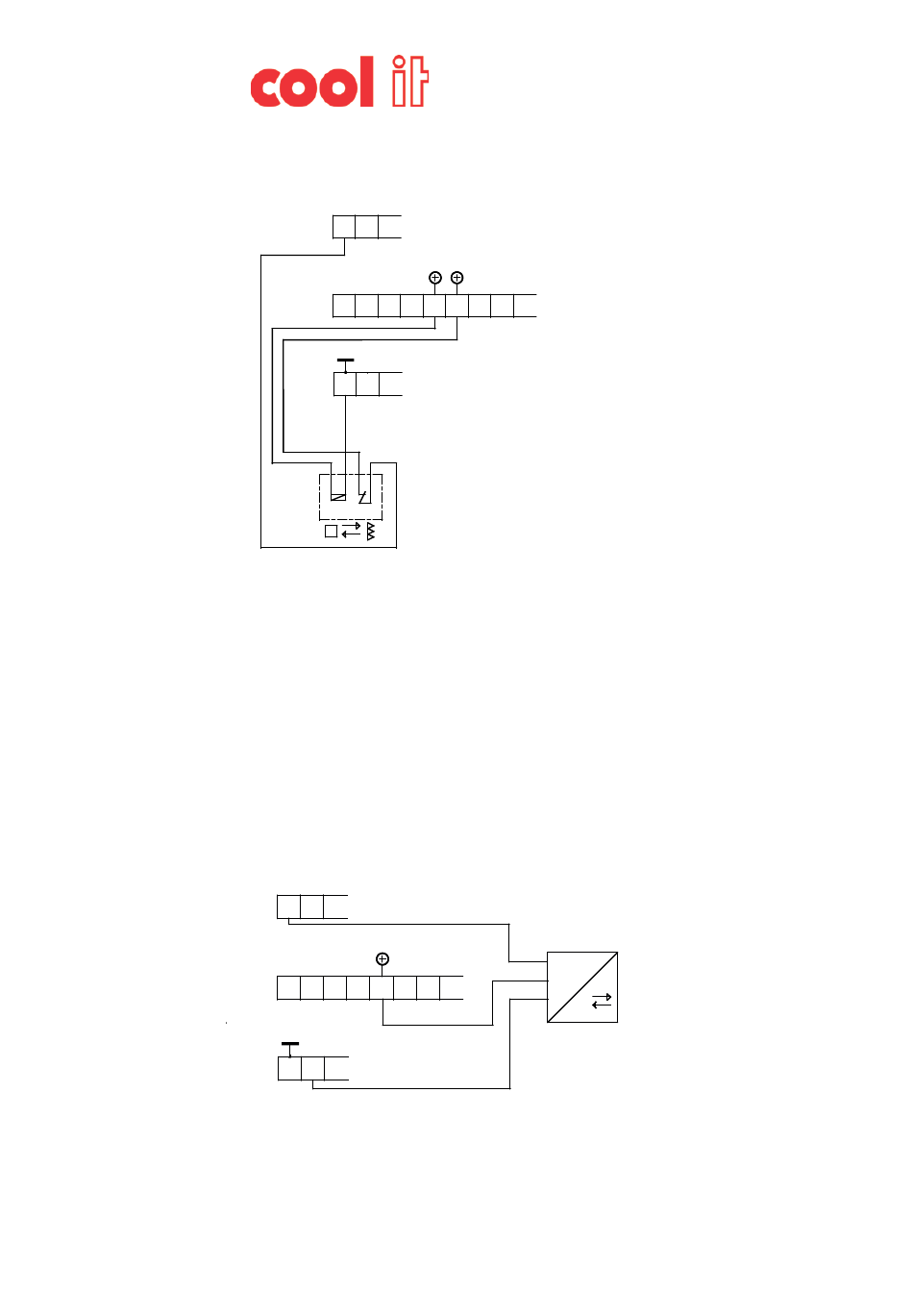

Figure 10: Raccordement Barrière à réflexion
L'entrée de la barrière optique n'est active que pendant un mouvement de la porte dans la direction
FERMER. En cas d'interruption de la barrière optique, la porte se déplace jusqu'à la position finale OUVRIR.
Si la porte se trouve dans une position intermédiaire (ni OUVERTURE PARTIELLE ni OUVRIR) la porte se
déplace alors aussi, en cas d'activation de la barrière optique, jusqu'à la position finale OUVRIR.
En cas de non mise en place d'une barrière optique, on pourra désactiver cette entrée en attribuant au
paramètre Nº 49 la valeur « 0 ».
4.3.7 Raccordement d'un photocapteur
Il est possible également, à l'entrée X4.1 de la commande, de raccorder le signal d'un photocapteur.
Le paramètre correspondant (Nº 49) doit alors se voir attribuer la valeur « 1 ».
______________________________________________________________________________________________________________________________________
X4
1
2
X5
1
2
3
4
X6
1
2
+
-
+
24V
X4
1
2
+24V
X5
1
2
3
4
5
6
X6
1
2
Figure 11: Raccordement Photocapteur
Version : 22 février 2013 Rév. 05
Commander
+24V
5
6
7
8
sw
S1
bn
+
7
bl
-
Lichttaster
Photocapteur
Page 21 de 69
