4.2 Raccordement électrique
Prudence !Pour des raisons de sécurité, l'installation électrique doit, en principe, être effectuée par
un électrotechnicien qualifié.
Il est impératif, pour pouvoir autoriser tout travail sur la commande, que l'alimentation en courant soit
complètement coupée. Il est prévu, aux fins d'une mise hors potentiel de tous les pôles, le montage
d'une fiche d'alimentation. Le câble de raccordement au secteur ne doit être remplacé que par un
câble identique fourni par le fabricant.
Les différents points mentionnés dans la section « Consignes de sécurité » doivent être respectées
impérativement.
La mise l'une à côté de l'autre, en parallèle, de lignes de signaux et de lignes d'alimentation électrique
doit être autant que possible évitée.
Tous les câbles doivent être dimensionnés en fonction de leur consommation de puissance.
Après insertion des câbles, les vissages utilisés dans le boîtier doivent être refermés aussi
hermétiquement que possible de façon à ce que la protection contre l'eau et les corps étrangers
respecte la classe IP prévue. Les vissages non utilisés doivent être remplacés par des bouchons.
4.2.1 Raccordement de la tension d'alimentation et du moteur d'entraînement
Il faudra, lors de la connexion des moteurs, respecter les schémas de câblage du fabricant du moteur.
La commande est conçue pour une tension d'entrée monophasée de 230 V
tournant de 3 x 230 V

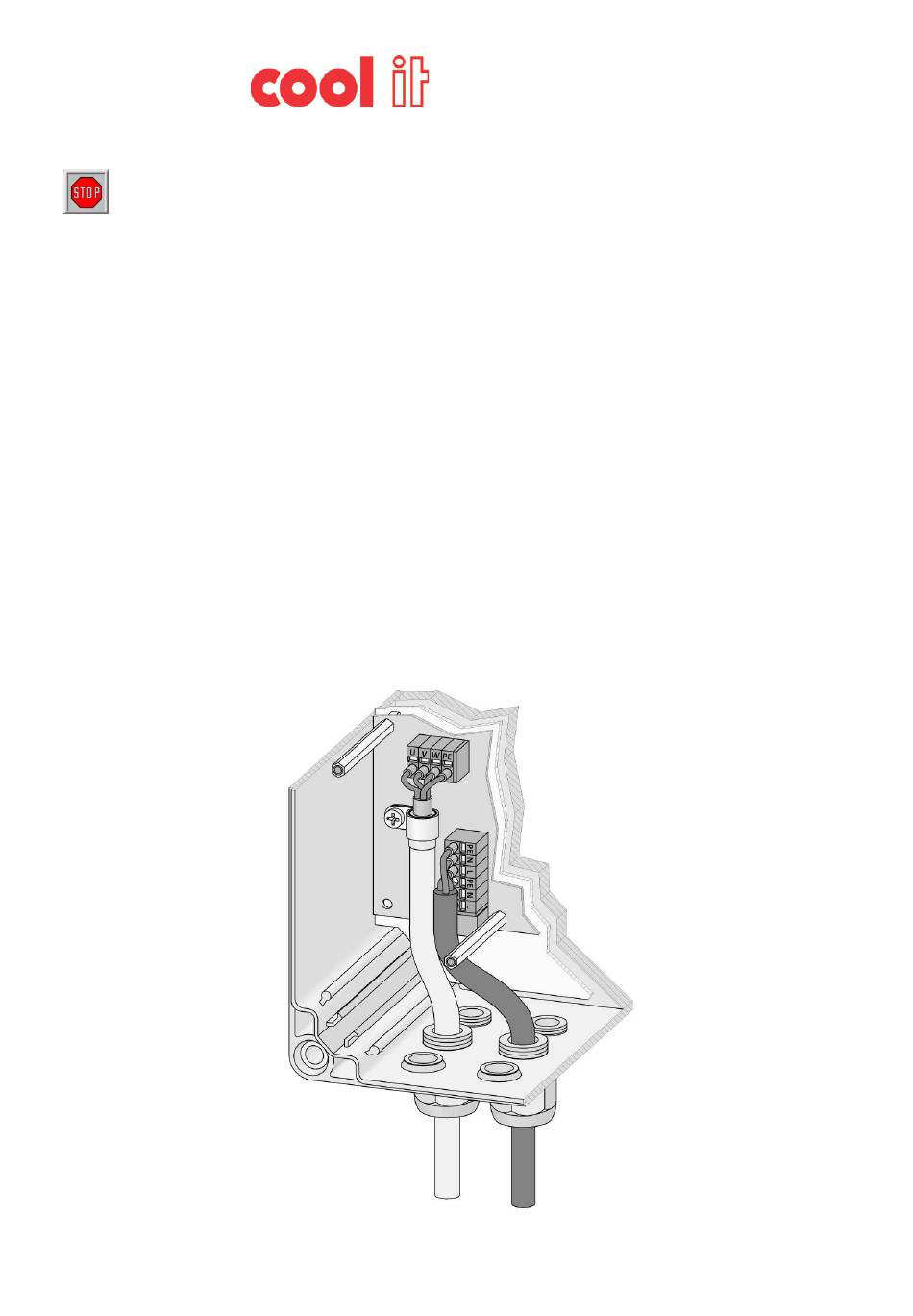

Le raccordement de la commande s'effectue comme le montre la figure ci-après :
______________________________________________________________________________________________________________________________________
.
CA
Figure 4: Alimentation en courant et raccordement du moteur
Version : 22 février 2013 Rév. 05
Commander
et génère un champ
CA
Page 13 de 69
