4.3.3 Bouton poussoir OUVRIR ou FERMER sur la porte
A proximité immédiate de chaque porte (chaque porte) il est monté un bouton poussoir connecté à la
borne d'entrée X4.3. La principale fonction de ce bouton poussoir est, en tant que dispositif de
commande OUVRIR et FERMER, d'ouvrir et de fermer la porte (uniquement à partir de la position finale
OUVRIR). Si l'on a programmé sur la commande une fermeture automatique, le bouton poussoir ne
fonctionne qu'en dispositif de commande OUVRIR. Dans ce cas, elle réinitialise également l'heure de la
fermeture automatique lorsque la position OUVRIR a été atteinte et que le bouton poussoir est actionné.
En cas d'activation d'une fermeture automatique, il faudra ajouter d'autres dispositifs de sécurité,
tels qu'une barrière optique en tant que contrôle de présence.
Bouton poussoir
OUVERT/FERMÉ
AUF / ZU
Il existe deux cas particuliers que couvre ce bouton poussoir :
Fonctionnement après panne de courant
Après une coupure de courant, la commande doit d'abord être synchronisée avec la position
mécanique FERMER de la porte, avant qu'il ne soit possible d'exécuter quelque autre mouvement
automatique de la porte. L'affichage de la commande attire l'attention sur cette situation par l'allumage
de tous les segments supérieurs de l'affichage.
« ¯.¯¯¯¯ »
o
La commande pour la synchronisation (trouver la position FERMER peut uniquement être initiée par le
biais du bouton poussoir OUVRIR ou FERMER à la porte. Le moteur déplace alors la porte à vitesse plus
lente dans la direction FERMER. Si, au cours de ce mouvement, l'électronique reconnaît la position
FERMER (fin du mouvement de la porte), la valeur du codeur incrémentiel est remise à 0. La position
virtuelle FERMER de la porte est atteinte. A partir de ce moment, toutes les fonctions pour le mode de
fonctionnement automatique redeviennent actives.
Si, lors de l'action sur le bouton poussoir OUVRIR/FERMER, la porte est déjà fermée, il y aura
enregistrement de la position FERMER et on aura exécution immédiate de la fonction normale
Ouverture de la porte.
Fonctionnement en cas de défectuosité de la sécurisation dans le sens FERMER :
Si la porte se trouve en position OUVRIR et qu'un dispositif de sécurité pour direction FERMER (Boudins de
sécurité, barrière optique ou rideau optique) tombe en panne, il est possible alors, par le biais de ce bouton
poussoir, d'exécuter une fonction « homme mort ». En cas d'action sur le bouton poussoir pendant une
durée supérieure à une seconde, le mode de fonctionnement passe temporairement au mode « homme mort
» et la porte se déplace à vitesse plus lente dans le sens FERMER. Un relâchement du bouton poussoir se
traduit par l'arrêt immédiat de la porte et un retour au mode de fonctionnement automatique.
______________________________________________________________________________________________________________________________________
X4
Taster
X5

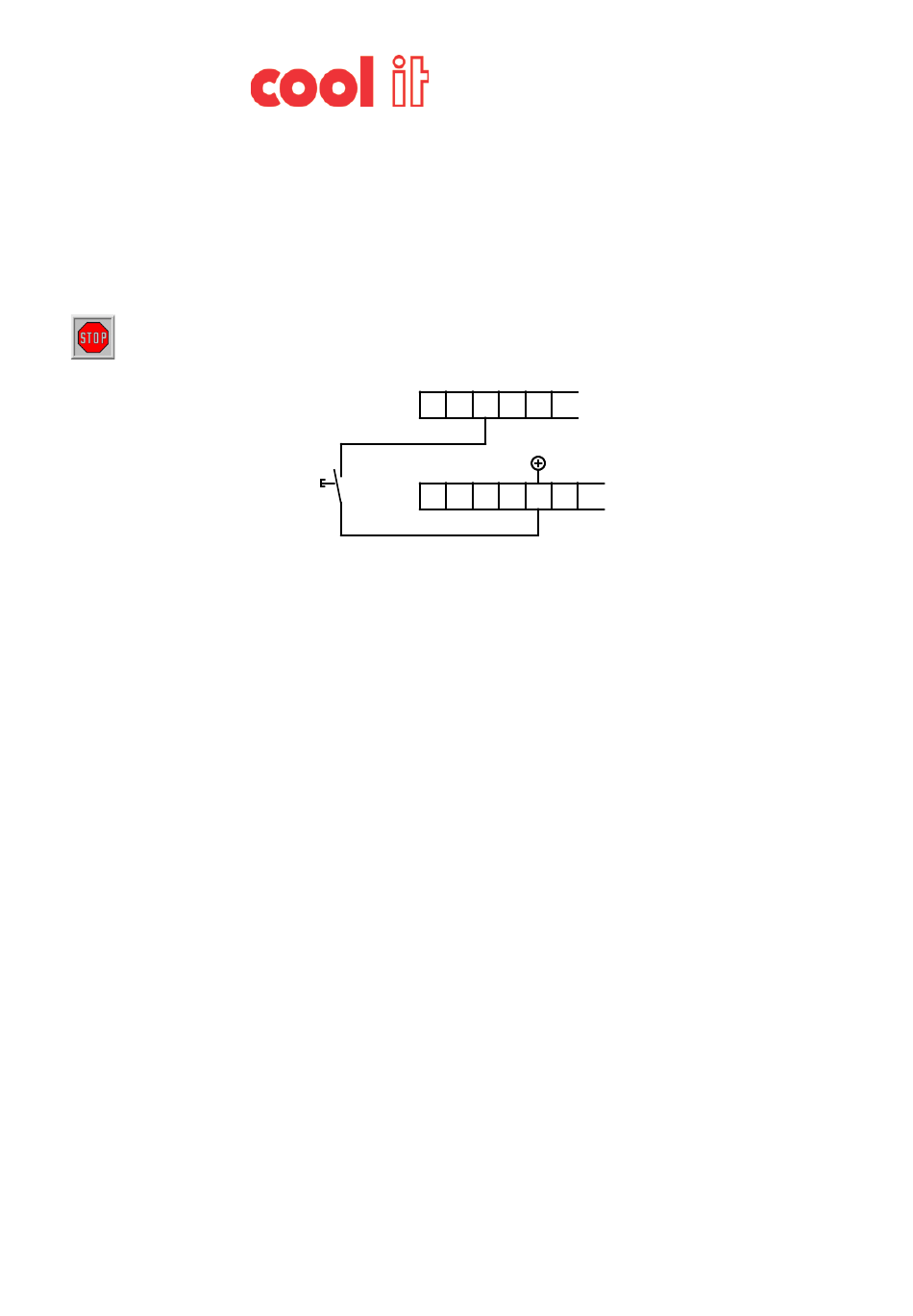

Figure 6: Raccordement Bouton poussoir OUVRIR ou FERMER sur la porte
Version : 22 février 2013 Rév. 05
Commander
1
2
3
4
5
+24V
1
2
3
4
5
6
Page 18 de 69
