4.3.8 Raccordement d'un rideau optique
Il est possible de raccorder à l'entrée X4.2 de la commande le signal d'un rideau optique.
Il est possible de tester le transmetteur par l'envoi d'un signal de test, et donc de vérifier ainsi
le bon fonctionnement du rideau optique. Le paramètre correspondant (Nº 50) doit pour ce faire se voir
attribuer la valeur « 2 ».
Émetteur :
X5
1
X6
1
Récepteur :
X4
1
X5
1
X6
1

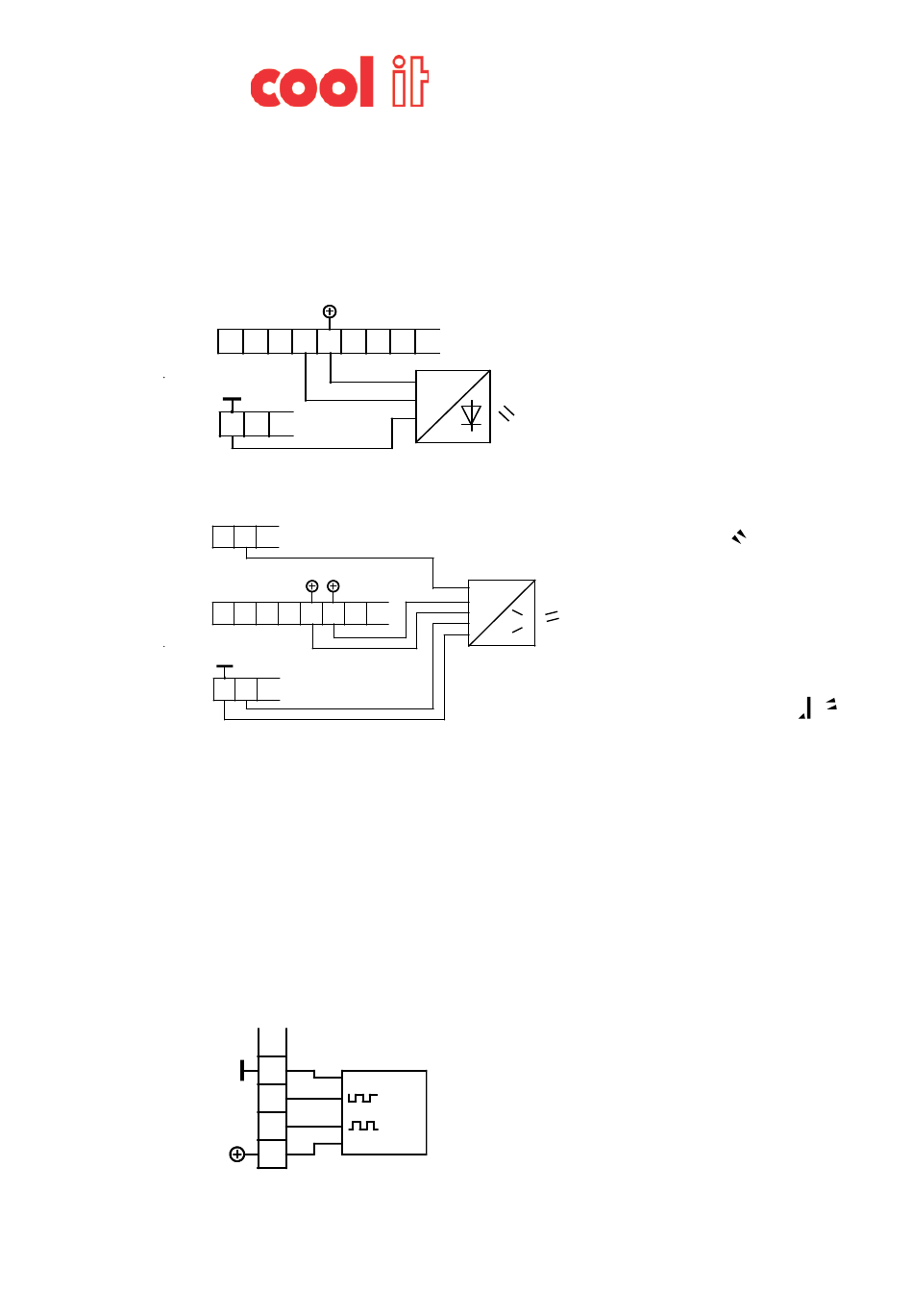

Figure 12: Raccordement Rideau optique (Émetteur et Récepteur)
4.3.9 Codeur incrémentiel
On raccorde un codeur incrémentiel à la commande aux fins de déterminer la direction
de déplacement, la vitesse et les positions finales d'une porte. Le capteur est monté dans le moteur
et fournit deux signaux rectangulaires en inversion de phase à partir desquels sont déterminées
les informations requises par le programme.
Le codeur incrémentiel utilisé est spécifique au fabricant. Il n'est pas permis de connecter des capteurs
non homologués. Le codeur incrémentiel est raccordé aux bornes X1.8 à X1.11.
+24V
Figure 13: Raccordement Codeur incrémentiel
