Lors du prochain processus d'ouverture de la porte, le système mécanique doit être réarmé, c'est-à-dire
que le contrepoids doit être remonté en position haute. La commande exécute ce premier mouvement
de déplacement après une alarme incendie avec une force accrue, couple prédéfini par le biais du
paramètre Nº 133 (couple d'alarme incendie). Le déclenchement de ce mouvement de déplacement
doit être fait par le biais du bouton poussoir vert spécial qui se trouve à proximité du cadre de la porte.
La commande est alors revenue en mode automatique.
3.2.4 Commutation automatique des modes de fonctionnement
Lorsqu'elle se trouve en mode automatique, la commande de la porte peut passer en mode d'urgence si le
paramétrage le permet et que la commande détecte un signal d'« Urgence » approprié en provenance d'un
panneau d'alarme incendie. A partir de ce moment, seul est exécuté ce mode de fonctionnement jusqu'à un
redémarrage de la commande. On a exécution automatique d'un redémarrage après réinitialisation du
signal d'« Urgence » et que la position de porte recherchée (en fonction de la prédéfinition, OUVRIR ou
FERMER [Paramètre Nº 76]) a été atteinte. Avec le redémarrage, la commande revient au mode
automatique et se met en attente de la première commande de mouvement qu'il lui sera demandé
d'exécuter, commande faite par le biais des boutons poussoirs spéciaux se trouvant près de la porte.
En cas de défaillance des dispositifs de sécurité électroniques au niveau de la porte, (barrière optique
ou boudins de sécurité défectueux par exemple), la commande peut passer d'elle-même du mode
automatique au mode « homme mort ». Cette commutation automatique de mode ne se fait qu'en cas
de mouvement de moteur démarré et uniquement en cas d'actionnement du bouton poussoir prévu pour
le mode « homme mort ». Ensuite, la commande reprend le fonctionnement automatique, mais pourra,
dans le cas d'un nouveau dysfonctionnement ou d'un dysfonctionnement persistant, retourner au mode
« homme mort » lors du prochain mouvement de déplacement.
Une commutation entre les modes de fonctionnement est possible dans les directions suivantes :
Mode automatique
Mode « homme mort » Mode automatique (lorsque la sécurité est rétablie)
Mode automatique
Mode d'urgence
Totmann-
Mode
«homme mort»
betrieb

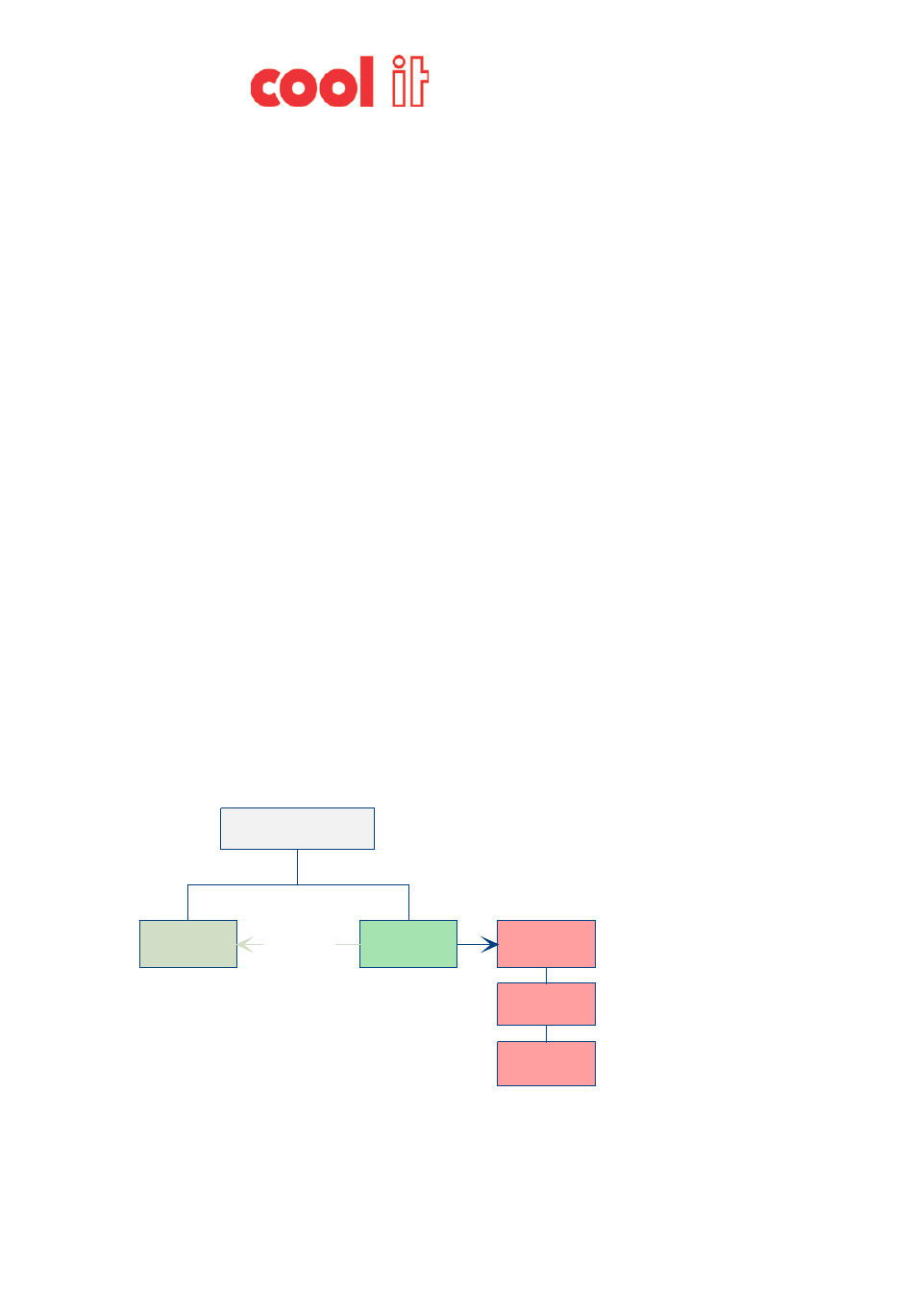

Figure 2: Diagramme Commutation des modes de fonctionnement
3.3
Accessoires raccordables
La commande de porte peut être actionnée par un ou plusieurs des composants suivants :
______________________________________________________________________________________________________________________________________
Mode « homme mort »
Mode d'urgence
Mode automatique (lorsqu'il n'y a plus de signal d'urgence d'actif
et après un redémarrage du logiciel de la commande)
Commander
Automatik-
Fonctionnement
temporaer
temporaer
Commutation
automatique
temporaire
betrieb
Wechsel
Wechsel
Version : 22 février 2013 Rév. 05
Commander
Notfall-
Mode
d'urgence
betrieb
Einmalige
Course
unique
Fahrt
Warten auf
Attendre un
RESET
RESET
Page 10 de 69
