5. Affichage et organes de commande
Le logiciel intégré peut, par le biais de l'affichage à 5 chiffres à sept segments, donner à l'utilisateur
toute une variété de messages visuels quant à l'état de la commande et des périphériques raccordés.
Les entrées à destination de la commande se font par le biais d'un organe de commande à un seul
bouton, le commutateur rotatif et sélecteur.
A droite de l'affichage il existe deux boutons poussoirs miniatures.
5.1
Commutateur rotatif et sélecteur
Il est possible, par le biais du commutateur rotatif et sélecteur situé à droite et en-dessous de l'afficheur
à 7 segments, d'agir sur l'information qu'affiche la commande. Les paramètres de la commande eux
aussi peuvent être modifiés, dans un système de menu de paramétrage intégré, par le biais de ce
commutateur rotatif et sélecteur.
5.2
Boutons poussoirs pour le mode configuration
A droite, tout près de l'affichage à 7 segments on trouve deux boutons poussoirs pour la configuration de la
porte. Le bouton poussoirs du haut est marqué « OPEN » (OUVRIR) et celui du dessous « CLOSE » (FERMER).
Il est possible, lors de la première configuration des portes ou lorsqu'il faut réapprendre (programmer)
les positions finales, de commander la porte à l'aide de ces boutons poussoirs.
Attention : Si lors de la configuration initiale, la direction de déplacement de la porte est l'inverse de ce
que disent les étiquettes de ces boutons poussoirs, il faudra modifier le sens de rotation du moteur.
______________________________________________________________________________________________________________________________________

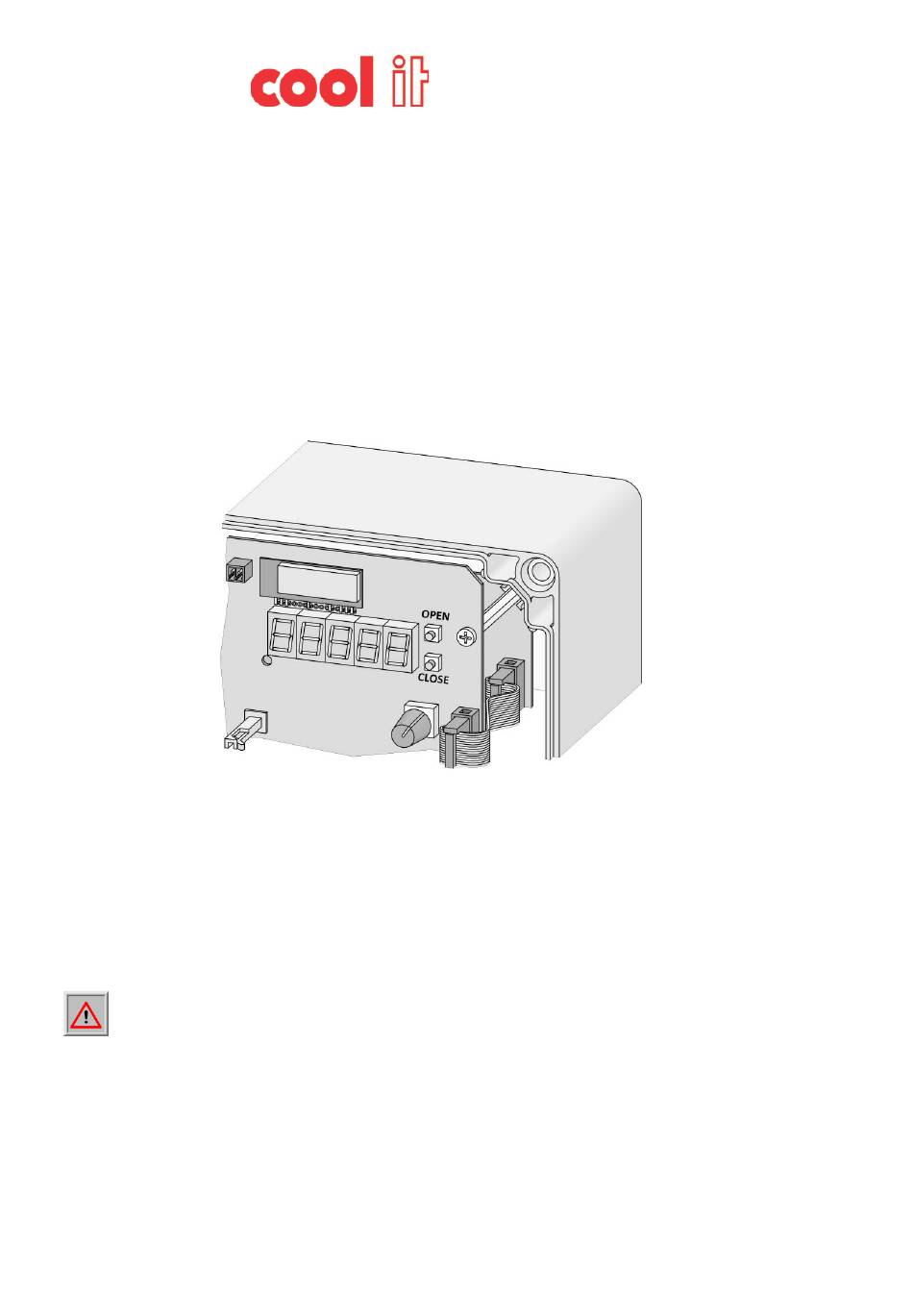

Figure 17: Commutateur rotatif et sélecteur et boutons poussoirs de configuration
