18.
X9 Raccordements +24 V et Raccordements d'entrée 0 V
19.
X10 Raccordement pour antenne radio externe
20.
X8 Entrées et sorties pour signaux de test
21.
X7 Entrée pour un second codeur incrémentiel
22.
Raccordement pour le module de réception radio EnOcean
4.6.1 Entrées du module d'extension
Les entrées supplémentaires sur X8 sont prévues l'intention de raccordements de dispositifs
de commande 24 volt externes.
Les sorties de test (X8.9 et X8.10) sont connectées en parallèle avec les sorties de test correspondantes
X5.3 et X5.4. On dispose, sur le bornier X9, de six sorties de tension +24 V et de six raccordements
de masse additionnelles.
Entrée pour un signal de la serrure codée
X8.1
OUVRIR/FERMER)
Entrée pour un signal : Désenfumage
X8.2
Entrée pour un signal d'urgence (Alarme incendie)
X8.3
mécanique)
Entrée pour le Système de convoyage OUVRIR
X8.4
Entrée pour le Système de convoyage FERMER
X8.5
Entrée pour un Scanner Laser
X8.6
Entrée pour une boucle de détection 1
X8.7
Entrée pour une boucle de détection 2
X8.8
Alimentation électrique +24 volts commutable pour barrière
X8.9
optique/photocapteur uniquement (Connexion de signal de test)
[Connectée à X5.3]
Alimentation électrique +24 volts commutable pour rideau optique
X8.10
uniquement (Connexion de signal de test)
Bornes de raccordement reliées les unes aux autres hors
potentiel [Connectées à X8.12]
X8.11
[Connectées à X8.11]
X8.12
______________________________________________________________________________________________________________________________________
Commander

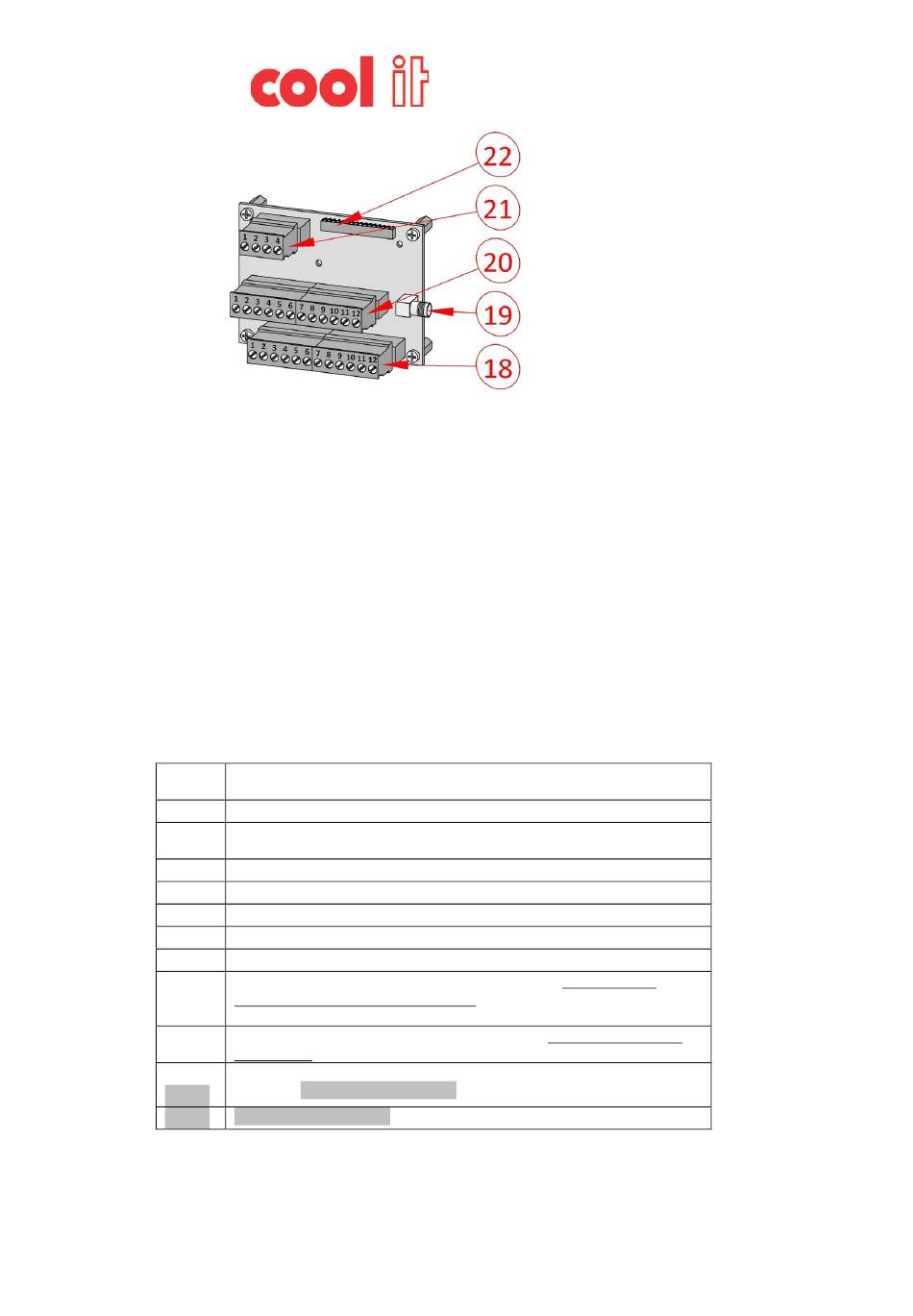

Figure 15: Vue du module d'extension
(voir également liste en annexe)
Version : 22 février 2013 Rév. 05
(Commande
(Commande OUVRIR)
(maintien
(Commande (OUVRIR)
(Commande FERMER)
(Commande OUVRIR)
(Commande OUVRIR)
(Commande OUVRIR)
[Connectée à X5.4]
Page 25 de 69
