X9.1
Raccordement de la masse pour les appareils 24 volts
X9.2
Raccordement de la masse pour les appareils 24 volts
X9.3
Raccordement de la masse pour les appareils 24 volts
X9.4
Raccordement de la masse pour les appareils 24 volts
X9.5
Raccordement de la masse pour les appareils 24 volts
X9.6
Raccordement de la masse pour les appareils 24 volts
X9.7
Alimentation électrique +24 volts
X9.8
Alimentation électrique +24 volts
X9.9
Alimentation électrique +24 volts
X9.10
Alimentation électrique +24 volts
X9.11
Alimentation électrique +24 volts
X9.12
Alimentation électrique +24 volts
4.6.2 Codeur incrémentiel 2 de l'extension
Les bornes du bloc X7 sont destinées à la connexion d'un second codeur incrémentiel d'un deuxième
moteur raccordé en parallèle :
X7.1
Codeur incrémentiel 2 : Alimentation électrique +24 volts
X7.2
Codeur incrémentiel 2 : Signal B
X7.3
Codeur incrémentiel 2 : Signal A
X7.4
Codeur incrémentiel 2 : Raccordement de la masse
4.6.3 Récepteur EnOcean de l'extension
Il est possible, en option, d'installer un module récepteur radio de la société EnOcean additionnel sur
la carte d'extension. Ce récepteur permet la réception de commandes OUVRIR émises par des
commutateur radio sans fil. Ces commandes ne sont acceptées qu'en mode automatique.
Le raccordement pour l'antenne de réception radio externe de ce module prend la forme d'une embase
SMA coaxiale identifiée X10.
______________________________________________________________________________________________________________________________________
Commander
+24V
X7
1
2
3
A
B

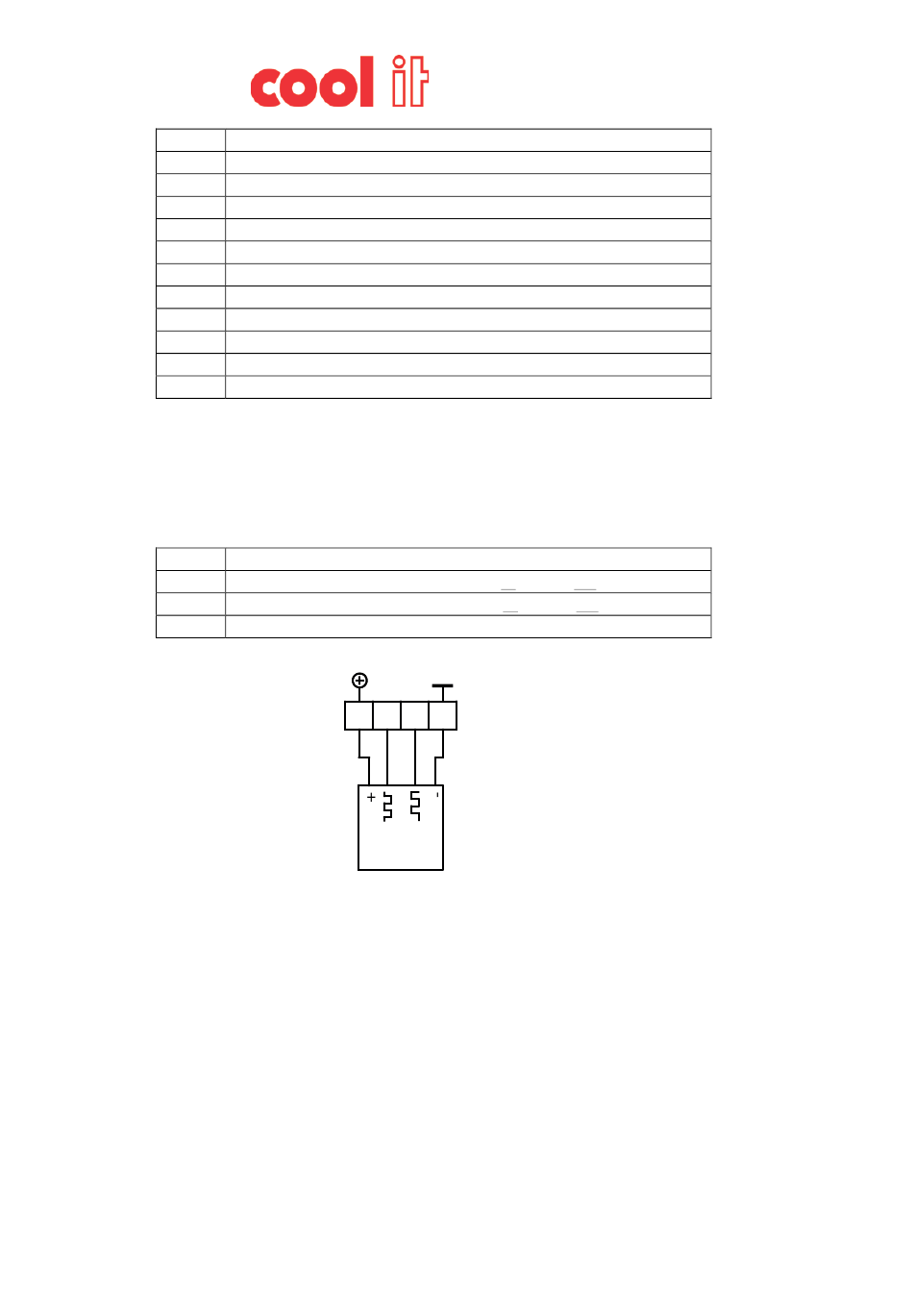

Figure 16: Raccordement d'un second codeur incrémentiel
Version : 22 février 2013 Rév. 05
(voir également liste en annexe)
doivent
être intervertis
A et B ne
pas
doivent
être intervertis
A et B ne
pas
4
Page 26 de 69
