4. Installation
Ce chapitre traite de la mise en service de la commande.
La commande Commander est disponible en deux versions différentes. Dans la première version, elle est
montée en usine sur le moteur d'entraînement. Elle est alors vissée directement sur le moteur de la porte
concernée. Dans la seconde version, la commande est montée sur un mur, à une certaine distance du moteur.
4.1
Assemblage de la commande
Attention !
•
Avant de commencer à monter la commande, s'assurer de l'absence de dommages dus
au transport ou de tout autre dommage quel qu'il soit.
•
Il faut éviter d'entrer en contact avec les composants électroniques, en particulier les
composants faisant partie du circuit de processeur. Des décharges électrostatiques peuvent
endommager, voire détruire, des composants électroniques.
•
Lors du montage de la commande, l'installation doit être débranchée et se trouver ainsi hors-
potentiel.
•
La commande doit être montée, d'un point de vue mécanique, sans être soumise à
la moindre contrainte.
•
Les entrées de câbles non utilisées doivent être remplacées par des bouchons appropriés
pour garantir le type de protection du boîtier.
•
Les câbles ne doivent pas subir la moindre traction mécanique.
Le montage de la commande de la commande sur un mur est effectué à l'aide de quatre vis à pans creux
de 6 mm de diamètre, directement sur un mur plan. La commande est conçue pour un montage vertical.
Il doit y avoir, au-dessus et au-dessous de la commande, un espace libre de 10 cm au moins.
______________________________________________________________________________________________________________________________________

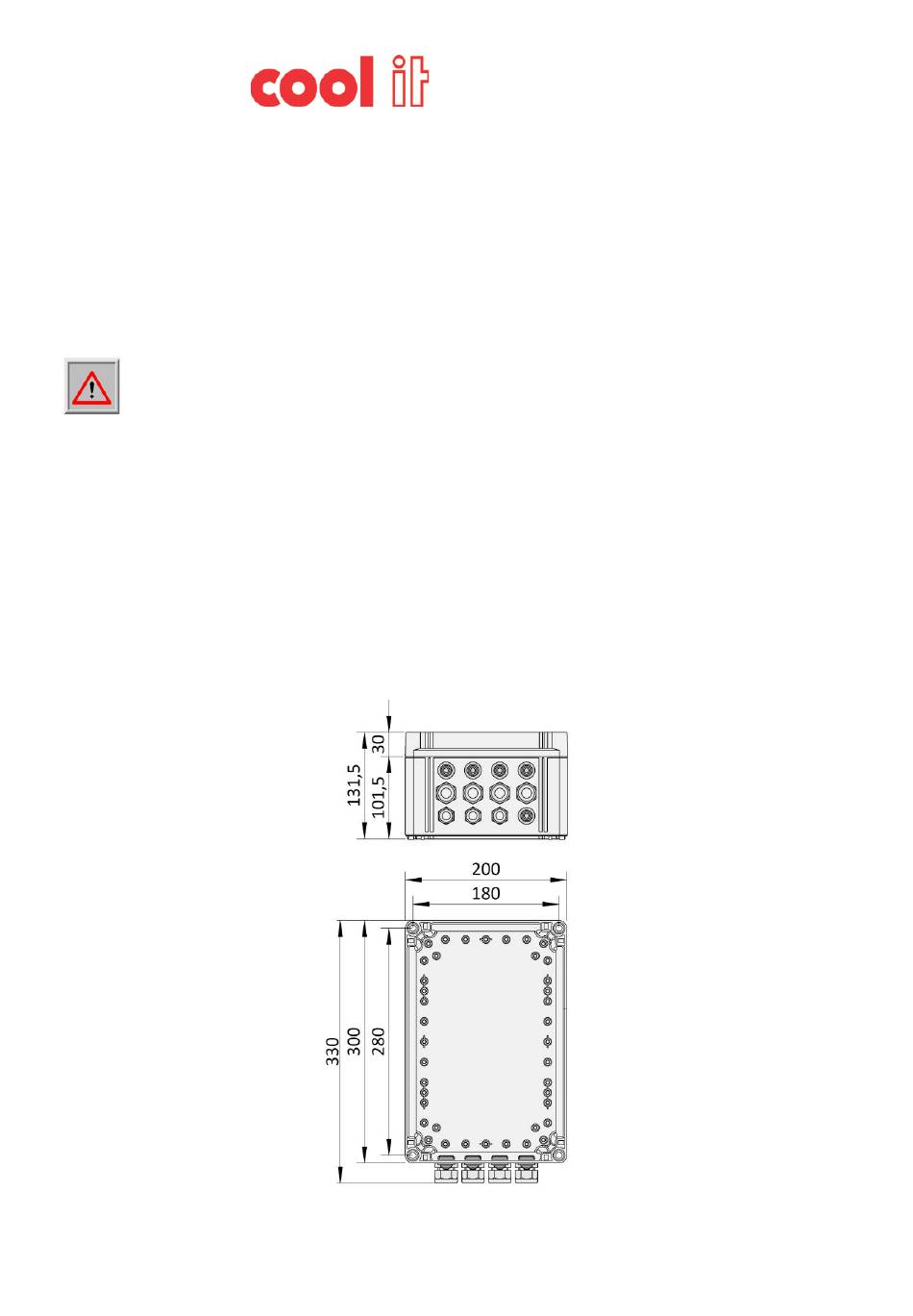

Figure 3: Dimensions physiques de la commande
Version : 22 février 2013 Rév. 05
