Raccordement

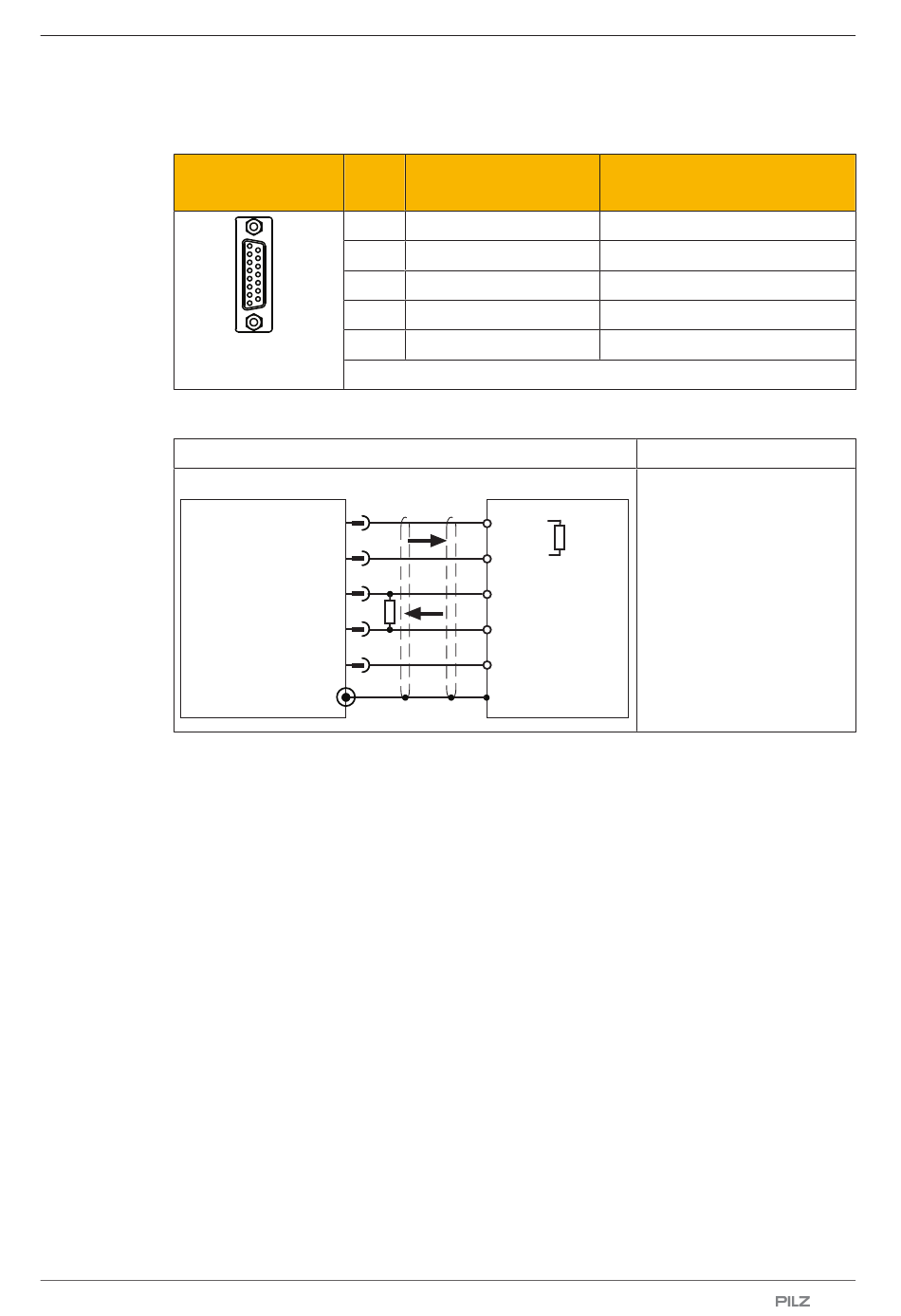

Sortie de signaux SSI
Connecteur X1
Affectation des connecteurs
Circuit de sortie
PMCprotego
Raccordement
6.7.6
Interfaces de communication
6.7.6.1
Interface RS232
Nous recommandons d'utiliser des câbles blindés pour l'interface RS 232.
Des dysfonctionnements peuvent se produire sur l'interface si on utilise des câbles non
blindés.
}
Mettez à la terre le raccordement du blindage à chaque extrémité du câble (exemple : sur
un rail collecteur de terre).
}
Si les câbles sont longs, des courants de compensation peuvent apparaître. Posez alors
des câbles de compensation du potentiel.
}
Après avoir coupé les tensions d'alimentation, reliez l'interface (X6) du variateur de puis-
sance à une interface série du PC via un câble null modem.
Manuel d'utilisation PMCprotego D.01 à D.24
21934-FR-09
Broch
e
2
1
9
5
8
15
8
13
15
X1
5
DATA
13
DATA\
8
CLOCK
R T
15
CLOCK\
2
GND
Désignation
GND
DATA
CLOCK
DATA\
CLOCK\
DATA
R T
DATA\
CLOCK
CLOCK\
GND
Description
masse
données
signal d'horloge
données inversées
signal d'horloge inversé
Sortie de signaux SSI
Raccordement du blindage
PLC
dans le connecteur
Raccorder GND toujours à
la masse du système de
commande
Sélectionner RT conformé-
ment à l'impédance, env.
150 Ω
