Description du fonctionnement
n
ENABLE
X3A/1
STO

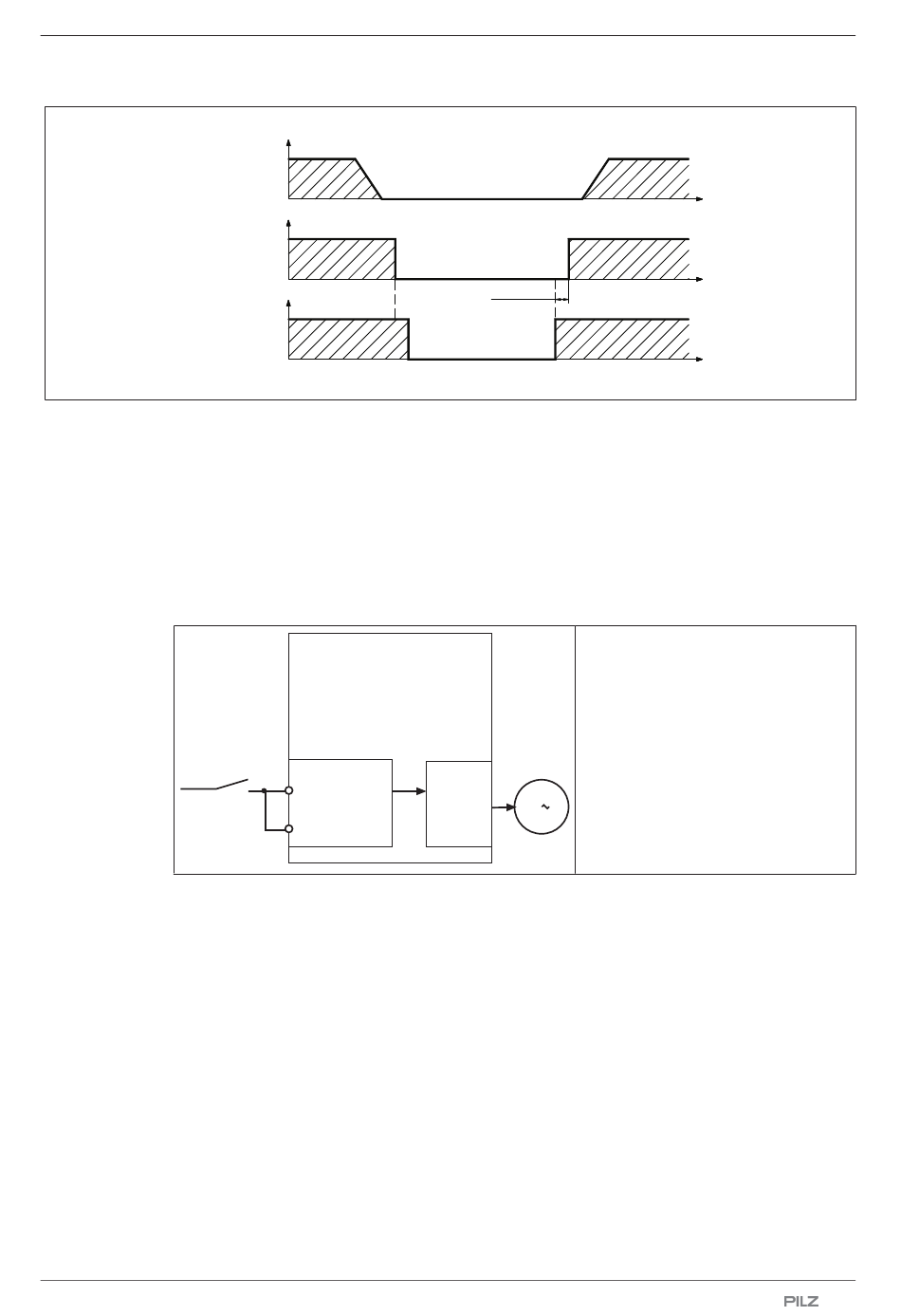

Illustration: fonction de sécurité STO
4.3.3.3
Fonction de sécurité STO sans carte de sécurité
La fonction de sécurité STO du variateur de puissance peut être déclenchée en monocanal
ou en deux canaux.
STO monocanal sans retour de position (SIL 2, PL d)
Si la commande de la fonction de sécurité STO est monocanale, les deux circuits de cou-
pure d'une sortie d'un bloc logique de sécurité ou d'un automate de sécurité commutent.
24 V
STO à deux canaux avec retour de position (SIL CL 3, PL e)
En cas de déclenchement en deux canaux, les deux circuits de coupure commutent sépa-
rément. Pour atteindre PL e ou SIL CL 3, le commutateur de sécurité du blocage impulsion-
nel doit être testé de façon périodique par un automate de sécurité au moyen de l'analyse
du signal de retour de position.
}
Lors du démarrage d'une installation.
}
Lors du redémarrage, après enclenchement d'un dispositif de protection.
}
Au moins toutes les 8 heures par l'opérateur.
Les entrées STO1-ENABLE et STO2-ENABLE commutent l'une après l'autre après une sé-
quence de test définie. L'état du blocage impulsionnel est fourni sur une sortie digitale du
PMCprotego D et est analysé par un automate de sécurité.
Manuel d'utilisation PMCprotego D.01 à D.24
21934-FR-09
1/s
U
U
PMCprotego D.x
X4
STO
6
STO1-ENABLE
3
STO2-ENABLE
>100 ms
STO monocanal
Activation de la fonction de sécurité
via l'entrée STO1-ENABLE
L'entrée STO2-ENABLE doit être
reliée à l'entrée STO1-ENABLE
3
POWER
t
t
t
| 53
