Description du fonctionnement
4.5.1
Fonctionnement normal
Le comportement des variateurs de puissance dépend toujours du réglage actuel de diffé-
rents paramètres (par exemple, ACTFAULT, VBUSMIN, VELO, STOPMODE, voir l'aide en
ligne du logiciel de mise en service).

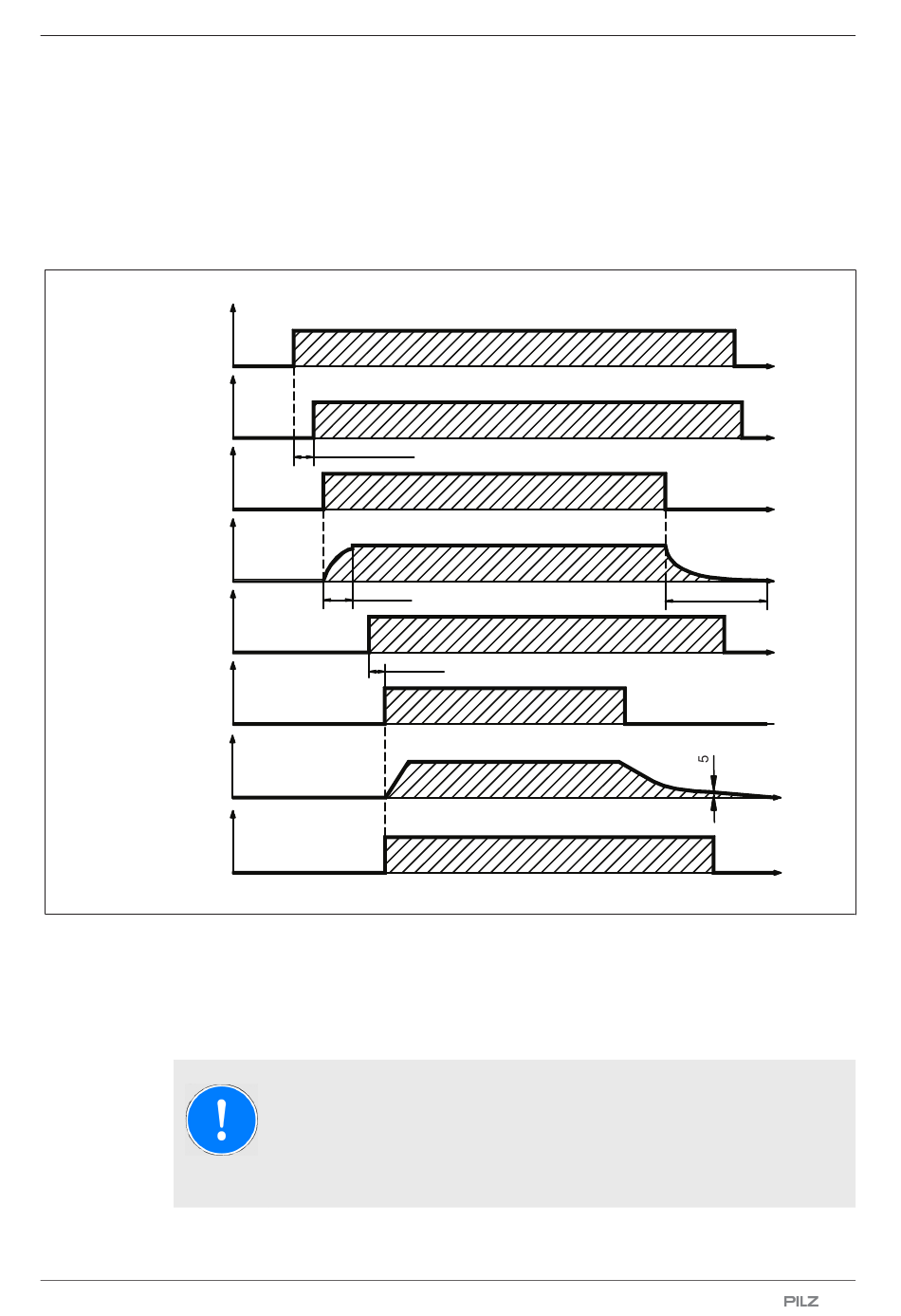

Le diagramme suivant représente l'ordre fonctionnel correct lors de l'activation et de la
désactivation du variateur de puissance.
U
24 V
U
BTB/RTO
U
L1,L2,L3
U
Circuit
intermédiaire
U
STO-ENABLE
U
HW-ENABLE
SW-ENABLE
n
Vitesse du
moteur
U
Validation
étage final
(interne)
Illustration: Activation et désactivation en fonctionnement normal
Les variateurs de puissance avec la fonction de « frein d'arrêt » disposent d'un déroule-
ment spécial pour la coupure de l'onduleur (voir le paragraphe « Frein d'arrêt moteur » de
ce chapitre).
L'entraînement est coupé en toute sécurité grâce à la fonction de sécurité STO.
Manuel d'utilisation PMCprotego D.01 à D.24
21934-FR-09
<15 s (Boot-time)
~ 500 ms
>100 ms
IMPORTANT
Attention, lors de l'utilisation d'une carte de sécurité PMCprotego S : Avant
d'activer la validation du variateur de puissance, il faut interroger la sortie
« Ready » (X30/16) de la carte de sécurité !
t
t
t
t
5 à 8 min
t
t
VEL0
t
t
| 90
