Raccordement
6.7.5.15
Codeur incrémental ROD (quadrature A et B) 24 V, sans top zéro
Tenez compte des exigences du paragraphe « Câbles de raccordement » pour
}
les sections de câbles
}
le matériel d'isolation
Pour une longueur de câble > 25 m, veuillez contacter notre service clientèle.
Connecteur X3A/
X3B

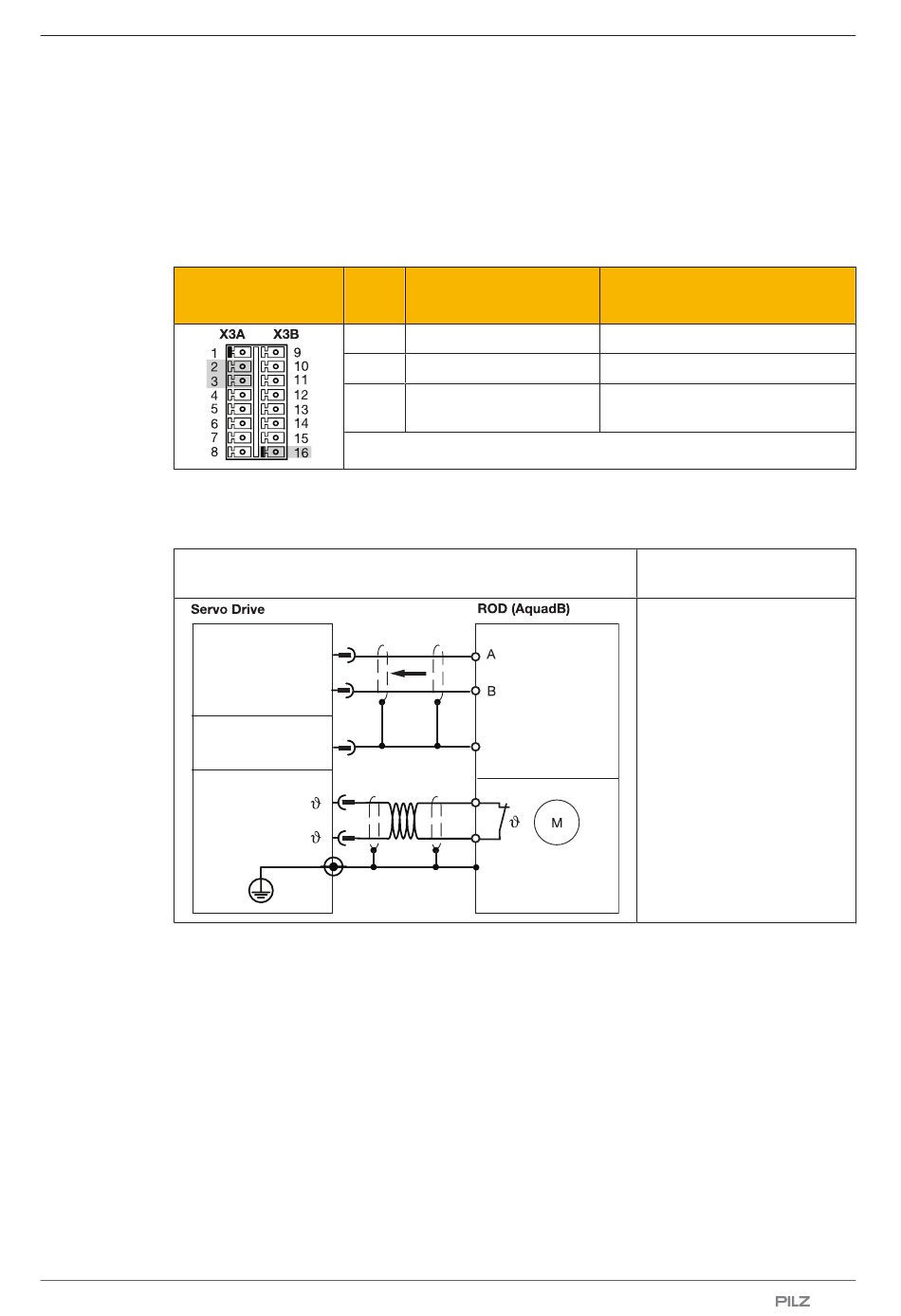

Affectation des connecteurs
Circuit d'entrée
Raccordement
Manuel d'utilisation PMCprotego D.01 à D.24
21934-FR-09
Borne Désignation
2
DIGITAL-IN1
3
DIGITAL-In2
16
DGND
X3A
2
DIGITAL-IN1
3
DIGITAL-IN2
X3B
16
DGND
X1/X2
Description
voie A
voie B
masse de référence pour les en-
trées digitales
Codeur incrémental 24 V,
100 kHz
La sonde thermique du mo-
teur est raccordée à X1 ou
X2
24 V
24 V
blindé
GND
