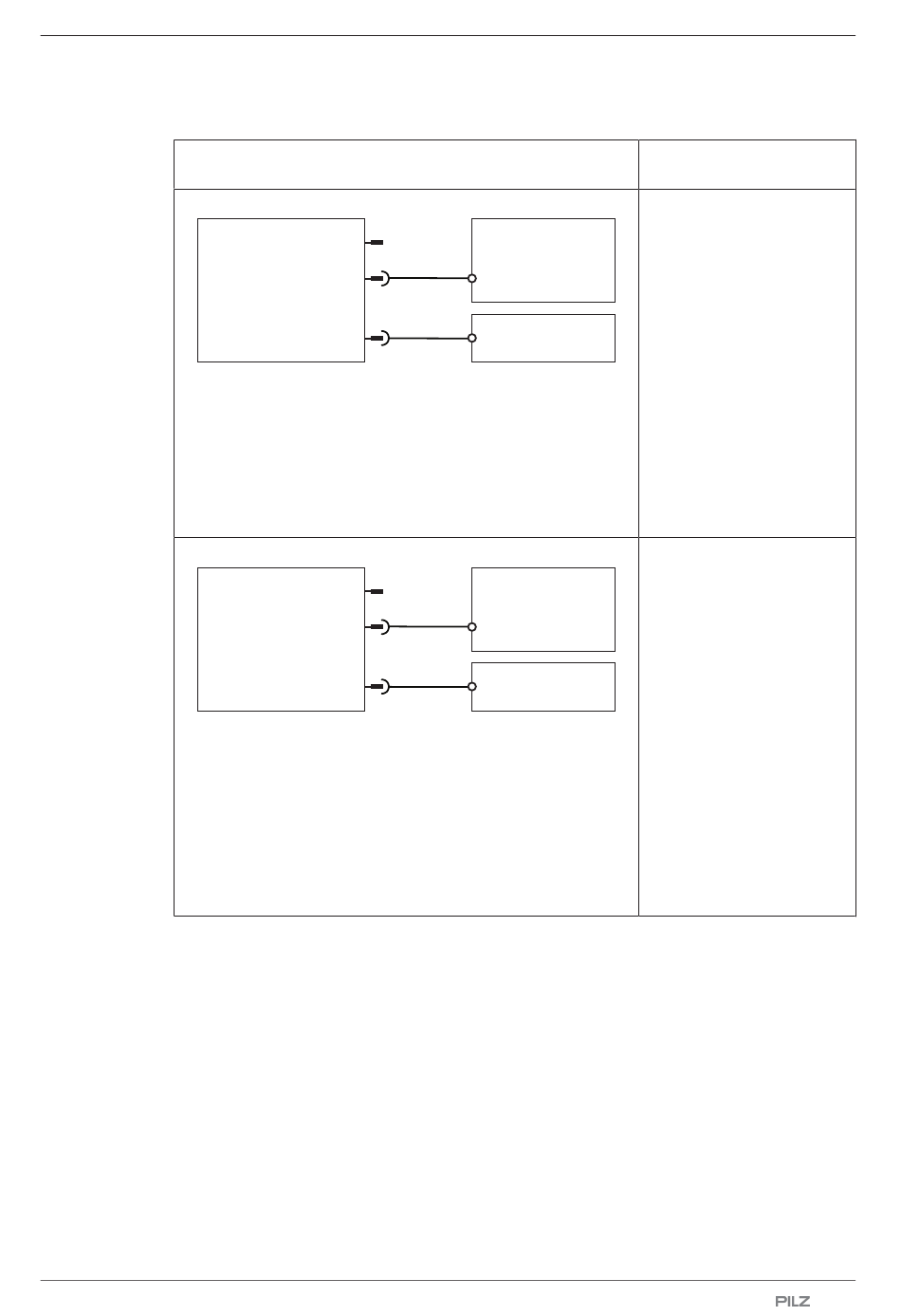

Raccordement
PMCprotego D avec carte de sécurité
Circuit d'entrée
PMCprotego D
PMCprotego D
Manuel d'utilisation PMCprotego D.01 à D.24
21934-FR-09
X4A/B
6
STO1-ENABLE
3
STO2-ENABLE
5
XGND
X4A/B
6
STO1-ENABLE
3
STO2-ENABLE
5
XGND
X30
PMCprotego S1
19
STO/SIL3
IO-GND
24 V
IO-GND
Entrée digitale : STO1-EN-
ABLE/STO2-ENABLE
Application :
ème
PMCprotego S1 : le 2
circuit de coupure STO/
SIL3 est utilisé
L'entrée STO1-ENABLE
n'a aucune fonction, ne pas
câbler le raccordement
Référencement par rapport
à la masse : raccorder
XGND (X4B/5) toujours à I/
O-GND du système de
commande
Application :
ème
PMCprotego S1 : le 2
circuit de coupure n'est pas
utilisé
PMCprotego S2 : ne pos-
ème
sède pas de 2
circuit de
coupure
Raccorder le 24 V DC
Référencement par rapport
à la masse : raccorder
XGND (X4B/5) toujours à I/
O-GND du système de
commande
