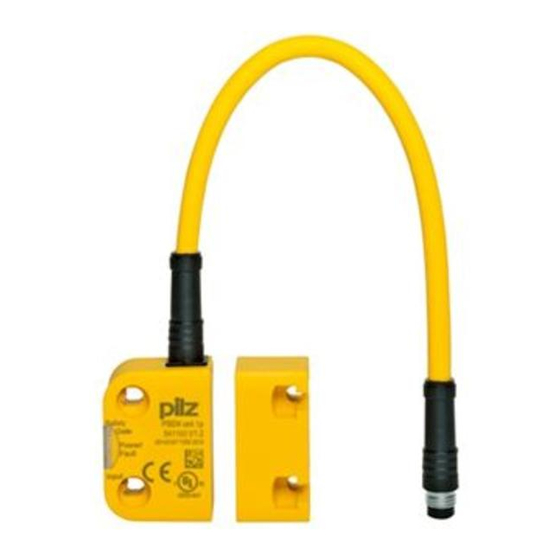

- Page 1 PSEN cs4.1p/M12 Capteurs PSEN Manuel d'utilisation-1003293-FR-08...
-
Page 2: Avant-Propos
Avant-propos Ce document est le document original. Tous les droits relatifs à cette documentation sont réservés à Pilz GmbH & Co. KG. L’utili- sateur est autorisé à faire des copies pour un usage interne. Des remarques ou des sug- gestions afin d’améliorer cette documentation seront les bienvenues. -
Page 3: Table Des Matières
Raccordement ........................Affectation des bornes du connecteur ..................Raccordement aux appareils de contrôle ................Montage simple ........................Montage en série ........................Raccordement aux unités de contrôle Pilz ................Programmation de l'actionneur par apprentissage ............Montage ..........................Ajustement ..........................Fonctionnement ........................ - Page 4 Caractéristiques techniques du capteur de sécurité ............Caractéristiques techniques de l’actionneur ..............Données de sécurité ......................Données complémentaires ....................Certification radio ........................Références ..........................Capteur de sécurité ........................Actionneur..........................Systèmes complets........................Accessoires ..........................Déclaration de conformité CE ....................Manuel d'utilisation PSEN cs4.1p/M12 1003293-FR-08...
-
Page 5: Introduction
Introduction Validité de la documentation La documentation est valable pour le produit PSEN cs4.1p/M12 à partir de la version 2.0. Ce manuel d’utilisation explique le mode de fonctionnement et l’exploitation, décrit le mon- tage et fournit des informations sur le raccordement du produit. -
Page 6: Sécurité
électrique du produit, une utilisation du produit dans des applications autres que celles décrites dans le présent manuel d’utilisation, une utilisation du produit autre que celle spécifiée dans les caractéristiques techniques (voir les Caractéristiques techniques [ 31]). Manuel d'utilisation PSEN cs4.1p/M12 1003293-FR-08... -
Page 7: Consignes De Sécurité
– PSEN ix2 F8 code – PDP67 F 4 code – PSEN Y junction M12 Sensor – PSEN Y junction M12 cable La connaissance de ces documents est une condition essentielle pour la compréhension du présent manuel d’utilisation. Manuel d'utilisation PSEN cs4.1p/M12 1003293-FR-08... -
Page 8: Qualification Du Personnel
Lors de la mise hors service, veuillez vous référer aux législations locales relatives à la fin de vie des appareils électroniques (exemple : législation sur les appareils électriques et électroniques). Manuel d'utilisation PSEN cs4.1p/M12 1003293-FR-08... -
Page 9: Pour Votre Sécurité
Caractéristiques de l’appareil Technique à transpondeur pour la détection de la présence Type de codage Pilz : codé unique Commande par 2 canaux 2 entrées de sécurité pour le montage en série de plusieurs capteurs de sécurité... - Page 10 PSEN cs4.1p/M12 1 sens de manœuvre Autres possibilités de raccordement : – PSEN cs4.1p : connecteur mâle M8 à 8 broches – PSEN cs4.1 M12/8-0.15m : connecteur mâle M12 à 8 broches Manuel d'utilisation PSEN cs4.1p/M12 | 10 1003293-FR-08...
-
Page 11: Description Du Fonctionnement
Sortie d’information / sortie de diagnostic Y32 L’état de l’actionneur s’affiche. Si on utilise un module de bus de terrain avec SDD, la sortie d’information / sortie de diagnostic est activée pour l’écriture des données. Manuel d'utilisation PSEN cs4.1p/M12 | 11 1003293-FR-08... -
Page 12: Diagnostics De L'appareil De Sécurité
: – Des informations sont directement transmises au réseau à partir du module de bus de terrain – Des affectations des sorties d’information au capteur sont automatisées par les SDD. Manuel d'utilisation PSEN cs4.1p/M12 | 12 1003293-FR-08... -
Page 13: Distances De Commutation
Les valeurs indépendantes du décalage pour les distances de commutation sont fournies dans les caractéristiques techniques [ 31]. Décalage latéral et en hauteur Illustration: Capteur de sécurité PSEN cs4.1p/M12 avec actionneur PSEN cs4.1 Manuel d'utilisation PSEN cs4.1p/M12 | 13 1003293-FR-08... - Page 14 PSEN cs4.1p/M12 -10 -8 -6 -4 0 12 14 16 Illustration: Capteur de sécurité PSEN cs4.1p/M12 avec actionneur PSEN cs2.1 Légende [1] hystérésis [2] distance de commutation caractéristique S [3] distance de déclenchement caractéristique S [4] décalage en mm [5] distance de commutation en mm [6] zone de détection...
-
Page 15: Raccordement
– il faut détecter d’éventuels courts-circuits quel que soit le niveau de performance ou le niveau SIL à atteindre ou – exclure toute erreur sur les entrées de sécurité qui pourraient découler de courts-cir- cuits, en prenant des mesures appropriées (exemple : câblage selon l’EN 602041). Manuel d'utilisation PSEN cs4.1p/M12 | 15 1003293-FR-08... -
Page 16: Affectation Des Bornes Du Connecteur
/ sortie de gris diagnostic entrée canal 1 rose 0 V UB bleu entrée de diagnostic rouge La couleur des fils est également valable pour les câbles de Pilz livrés en tant qu’acces- soires. Manuel d'utilisation PSEN cs4.1p/M12 | 16 1003293-FR-08... -
Page 17: Raccordement Aux Appareils De Contrôle
Tenez également compte du courant max. (voir les caractéristiques techniques [ 31]). Montage simple Schéma de raccordement pour un montage simple sans SDD actionneur capteur de sécurité unité de contrôle FS : failsafe Manuel d'utilisation PSEN cs4.1p/M12 | 17 1003293-FR-08... - Page 18 PSEN cs4.1p/M12 Schéma de raccordement pour un montage simple avec SDD 24 V actionneur capteur de sécurité I1 (FS) I2 (FS) unité de contrôle module de bus de terrain FS: Failsafe Manuel d'utilisation PSEN cs4.1p/M12 | 18 1003293-FR-08...
-
Page 19: Montage En Série
– PSEN Y junction M8-M12/M12 PIGTAIL – PSEN Y junction M12-M12/M12 PIGTAIL – PSEN Y junction M12 SENSOR – PSEN Y junction M12 cable channel – PSEN Y junction M8 SENSOR – PSEN Y junction M8 cable channel Manuel d'utilisation PSEN cs4.1p/M12 | 19 1003293-FR-08... - Page 20 Schéma de raccordement pour un montage en série sans SDD actionneur capteur de sécurité 1 système de commande actionneur capteur de sécurité 2 actionneur capteur de sécurité n unité de contrôle FS : failsafe Manuel d'utilisation PSEN cs4.1p/M12 | 20 1003293-FR-08...
- Page 21 Schéma de raccordement pour un montage en série avec SDD 24 V actionneur capteur de sécurité actionneur capteur de sécurité actionneur capteur de sécurité I1 (FS) I2 (FS) unité de contrôle module de bus FS: Failsafe de terrain ST: Standard Manuel d'utilisation PSEN cs4.1p/M12 | 21 1003293-FR-08...
-
Page 22: Raccordement Aux Unités De Contrôle Pilz
PSEN cs4.1p/M12 Raccordement aux unités de contrôle Pilz Le capteur de sécurité PSEN cs4.1p/M12 peut par exemple être raccordé à des unités de contrôle de Pilz. Les unités de contrôle de Pilz adaptées sont par exemple : Le PNOZelog pour la surveillance de protecteurs mobiles... -
Page 23: Programmation De L'actionneur Par Apprentissage
Le nombre de processus d’apprentissage encore autorisés est alors réduit de 1. IMPORTANT – Ne pas retirer l’actionneur de la zone de détection durant le proces- sus d’apprentissage. – Un nouvel apprentissage de cet actionneur sur le même capteur de sécurité n’est plus possible. Manuel d'utilisation PSEN cs4.1p/M12 | 23 1003293-FR-08... -
Page 24: Montage
Le montage s’effectue de la même manière pour toutes les combinaisons composées d’un capteur de sécurité et de l’actionneur homologué. L’illustration des actionneurs PSEN cs4.1 et PSEN cs2.1 est représentative pour les autres actionneurs homologués. Manuel d'utilisation PSEN cs4.1p/M12 | 24 1003293-FR-08... - Page 25 5. Orientez le capteur de sécurité et serrez les vis. 6. Fermez les ouvertures destinées au montage à l’aide d’obturateurs (voir l’illustration). Utilisez les obturateurs [1] pour l’homologation UL ou [4] sans homologation UL. Manuel d'utilisation PSEN cs4.1p/M12 | 25 1003293-FR-08...
- Page 26 2. Fixez le capteur de sécurité à l’aide de deux vis. Ne serrez pas complètement la deuxième vis du capteur de sécurité. 3. Fixez les vis pour l’actionneur et prévoyez une distance de 3 à 6 mm entre la tête de la vis et le support. Manuel d'utilisation PSEN cs4.1p/M12 | 26 1003293-FR-08...
-
Page 27: Ajustement
Remède : supprimer l’erreur et couper l’alimentation en courant. Tenez compte des différentes temporisations pour le temps de montée après application de UB le temps de remise en service du capteur et de l’unité de contrôle. Manuel d'utilisation PSEN cs4.1p/M12 | 27 1003293-FR-08... -
Page 28: Dimensions En Mm
PSEN cs4.1p/M12 Dimensions en mm Capteur de sécurité PSEN cs4.1p 26,4 Manuel d'utilisation PSEN cs4.1p/M12 | 28 1003293-FR-08... -
Page 29: Capteur De Sécurité Psen Cs4.1 M12/8-0.15M
PSEN cs4.1p/M12 Capteur de sécurité PSEN cs4.1 M12/8-0.15m 26,4 Actionneur Illustration: Actionneur PSEN cs2.1 Manuel d'utilisation PSEN cs4.1p/M12 | 29 1003293-FR-08... - Page 30 PSEN cs4.1p/M12 14,4 14,4 Illustration: Actionneur PSEN cs4.1 Manuel d'utilisation PSEN cs4.1p/M12 | 30 1003293-FR-08...
-
Page 31: Caractéristiques Techniques Du Capteur De Sécurité
Monocanal pour UB DC 1000 Ohm 1000 Ohm Sorties statiques 541159 541160 Sorties de sécurité OSSD Sorties d’informations Courant de commutation par sortie 100 mA 100 mA Puissance de commutation par sor- 2,4 W 2,4 W Manuel d'utilisation PSEN cs4.1p/M12 | 31 1003293-FR-08... - Page 32 93 % d’humidité relative à 40 °C 93 % d’humidité relative à 40 °C EN 60947-5-3 EN 60947-5-3 Vibrations selon la norme EN 60947-5-2 EN 60947-5-2 Fréquence 10 - 55 Hz 10 - 55 Hz Amplitude 1 mm 1 mm Manuel d'utilisation PSEN cs4.1p/M12 | 32 1003293-FR-08...
- Page 33 5 x Ø 5 x Ø Rayon min. de courbure (en mou- vement) K1 10 x Ø 10 x Ø Diamètre du câble K1 5,55 mm 5,55 mm Actionneur 1 PSEN cs4.1 PSEN cs4.1 Manuel d'utilisation PSEN cs4.1p/M12 | 33 1003293-FR-08...
- Page 34 37 mm Largeur 26 mm 26 mm Profondeur 18 mm 18 mm Poids du capteur de sécurité 40 g 35 g Si des normes sont indiquées sans date, on retiendra la dernière version 2016-10. Manuel d'utilisation PSEN cs4.1p/M12 | 34 1003293-FR-08...
-
Page 35: Caractéristiques Techniques De L'actionneur
Hauteur 11 mm 37 mm Largeur 40 mm 18 mm Profondeur 40 mm 18 mm Poids 20 g 11 g Si des normes sont indiquées sans date, on retiendra la dernière version 2016-10. Manuel d'utilisation PSEN cs4.1p/M12 | 35 1003293-FR-08... -
Page 36: Données De Sécurité
Les valeurs SIL / PL d’une fonction de sécurité ne sont pas identiques aux valeurs SIL / PL des appareils utilisés et peuvent diverger de celles-ci. Pour le calcul des valeurs SIL / PL de la fonction de sécurité, nous recomman- dons le logiciel PAScal. Manuel d'utilisation PSEN cs4.1p/M12 | 36 1003293-FR-08... -
Page 37: Données Complémentaires
2) this product must accept any interference received, including interference that may cause undesired operation. Changes or modifications made to this product not expressly approved by Pilz may void the FCC authorization to operate this equipment. NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. -
Page 38: Accessoires
5 m 533 151 10 m 533 152 PSEN cable M8-8af, 10m coudé, M8, à 8 broches, 10 m 533 162 connecteur femelle PSEN cable M8-8sf droit, M8, à 8 broches, 20 m 533 153 connecteur femelle 30 m 533 154 Manuel d'utilisation PSEN cs4.1p/M12 | 38 1003293-FR-08... - Page 39 540 338 M12 PIGTAIL teur femelle connecteur mâle broches, connec- teur fe- melle PDP67 F 4 code Répartiteur passif décentralisé 773 603 PDP67 F 4 code VA Répartiteur passif décentralisé, bague filetée V2A 773 613 Manuel d'utilisation PSEN cs4.1p/M12 | 39 1003293-FR-08...
-
Page 40: Déclaration De Conformité Ce
Conseil. 2006/42/CE via des machines 2014/53/CE via des équipements radioélectriques Vous trouverez la déclaration de conformité CE complète sur notre site internet www.pilz.com/downloads. Mandataire : Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfildern, Allemagne Manuel d'utilisation PSEN cs4.1p/M12 | 40 1003293-FR-08... -
Page 41: Support Technique
Verso Support technique Pilz vous propose une assistance technique 24 heures sur 24. Amérique Australie Italie, Malte Brésil +61 3 95600621 +39 0362 1826711 +55 11 97569-2804 Pays-Bas Canada Europe +31 347 320477 +1 888-315-PILZ (315-7459) Allemagne Royaume-Uni Mexique +49 711 3409-444...
