6.4 Calcul de la quantité de dosage (jaugeage)
Les capacités de dosage indiquées pour les pompes doseuses sont toujours calculées
dans les conditions idéales (dosage d'eau à 20 °C, conduites d'aspiration et de dosage
courtes, contre-pression nominale, pas de soupapes augmentant la pression dans la
conduite de dosage).
Étant donné que ces conditions ne sont pas présentes sur le terrain, il est recommandé
de déterminer (jauger) la quantité de dosage réelle de la pompe doseuse dans les
conditions qui prédominent sur place.

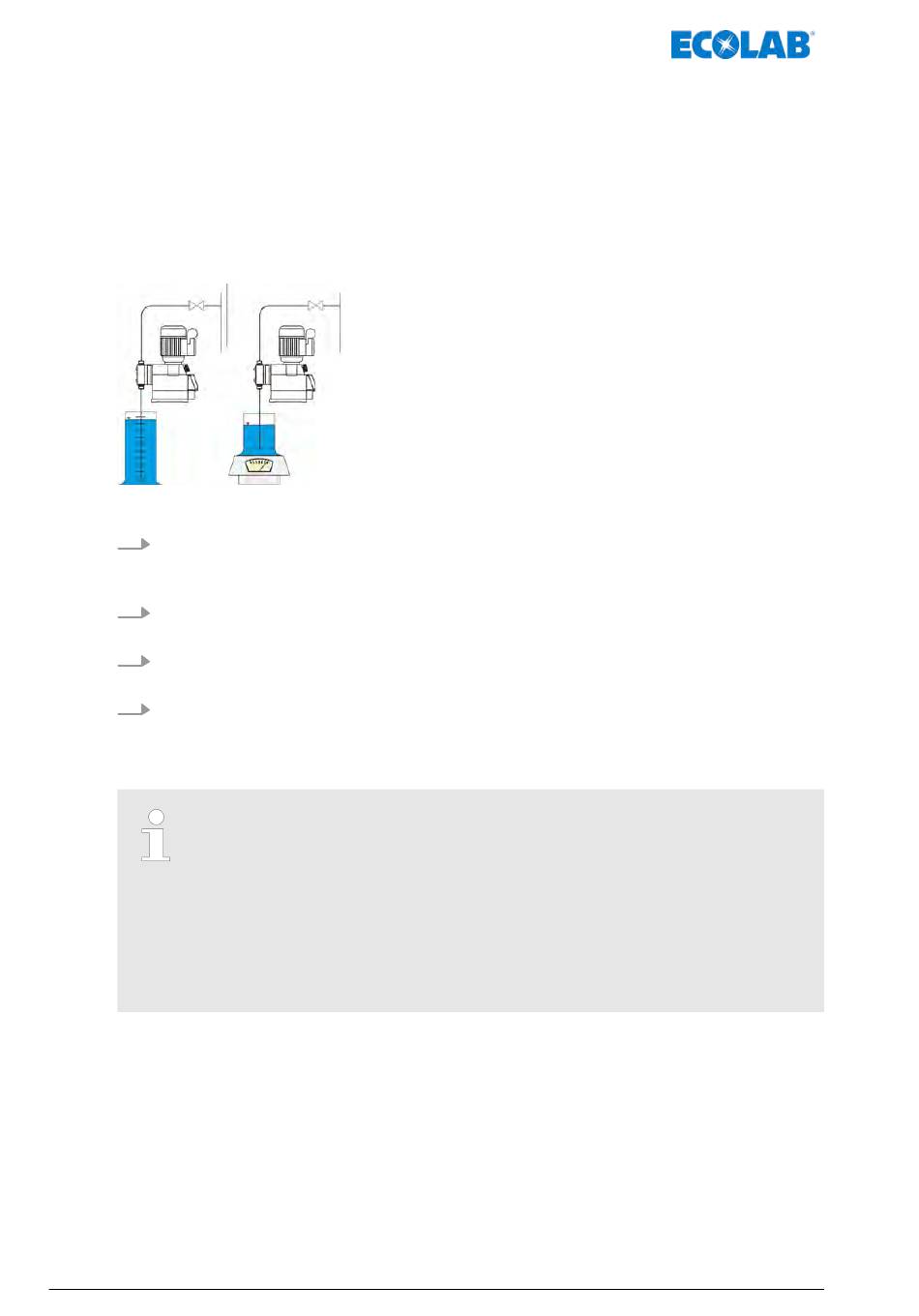

Fig. 7 : Détermination de la quantité de dosage (calibrage)
1. Brancher la pompe prête à fonctionner du côté de la pression (longueur de conduite
spécifique à l'exploitation, y compris toutes les soupapes de retenue de pression
raccordées en fonctionnement normal, les clapets d'injection, etc.).
2. Régler la pompe sur la quantité de dosage souhaitée
Ä Chapitre 6.2 « Réglage de la capacité de dosage (mécanique) » à la page 38).
(
3. Remplir le cylindre de mesure approprié du produit à doser et y introduire la conduite
d'aspiration.
4. Faire fonctionner la pompe pendant exactement 1 min et déterminer quelle quantité
a été aspirée dans le cylindre de mesure.
ð La valeur calculée en l multipliée par 60 correspond à la quantité de dosage
réelle en l/h.
Le volume du cylindre de mesure doit être de 1/50e de la capacité souhaitée
de la pompe doseuse en l/h.
Pendant le processus de jaugeage, le tuyau d'aspiration ne doit pas changer
de position.
La quantité de dosage calculée n'est valable que pour la longueur de course
actuellement réglée.
En cas de modification du réglage de la longueur de course, il convient de
calculer à nouveau la quantité de dosage modifiée.
