vitesse nominale caractéristique à deux fois la vitesse
nominale et à 0,2 fois la vitesse nominale.
À vitesse plus faible, l'ETR se déclenche à une chaleur
inférieure en raison du refroidissement moindre du
moteur. De cette façon, le moteur est protégé contre les
surchauffes même à une vitesse faible. La caractéristique
3 3
ETR calcule la température du moteur en fonction du
courant et de la vitesse réels. La température calculée est
visible en tant que paramètre d'affichage au
16-18 Thermique moteur du variateur de fréquence.

3.4 Choix de variateur/d'options

3.4.1 Câbles de commande et bornes
3.4.1.1 Passage des câbles de commande
L'alimentation externe 24 V CC peut être utilisée comme
alimentation basse tension de la carte de commande et
d'éventuelles cartes d'options installées. Cela permet à une
unité LCP (y compris réglages des paramètres) de
fonctionner pleinement sans raccordement au secteur.
REMARQUE!
Un avertissement de basse tension sera émis lors de la
connexion de l'alimentation 24 V CC ; cependant, aucune
mise en arrêt ne se produira.
AVERTISSEMENT
Utiliser une alimentation 24 V CC de type PELV pour
assurer une isolation galvanique correcte (type PELV) sur
les bornes de commande du variateur de fréquence.

3.4.1.2 Commutateurs DIP

•
Les bornes d'entrées analogiques 53 et 54
permettent de choisir des signaux d'entrée de
tension (0-10 V) ou de courant (0-20 mA).
•
Régler les commutateurs S201 (borne 53) et S202
(borne 54) pour sélectionner le type de signal. ON
correspond à courant et OFF à tension.
•
La borne 53 est réglée par défaut sur une
référence de vitesse en boucle ouverte.
•
La borne 54 est réglée par défaut sur un signal
de retour en boucle fermée.
38
Manuel de configuration du variateur décentralisé VLT
3

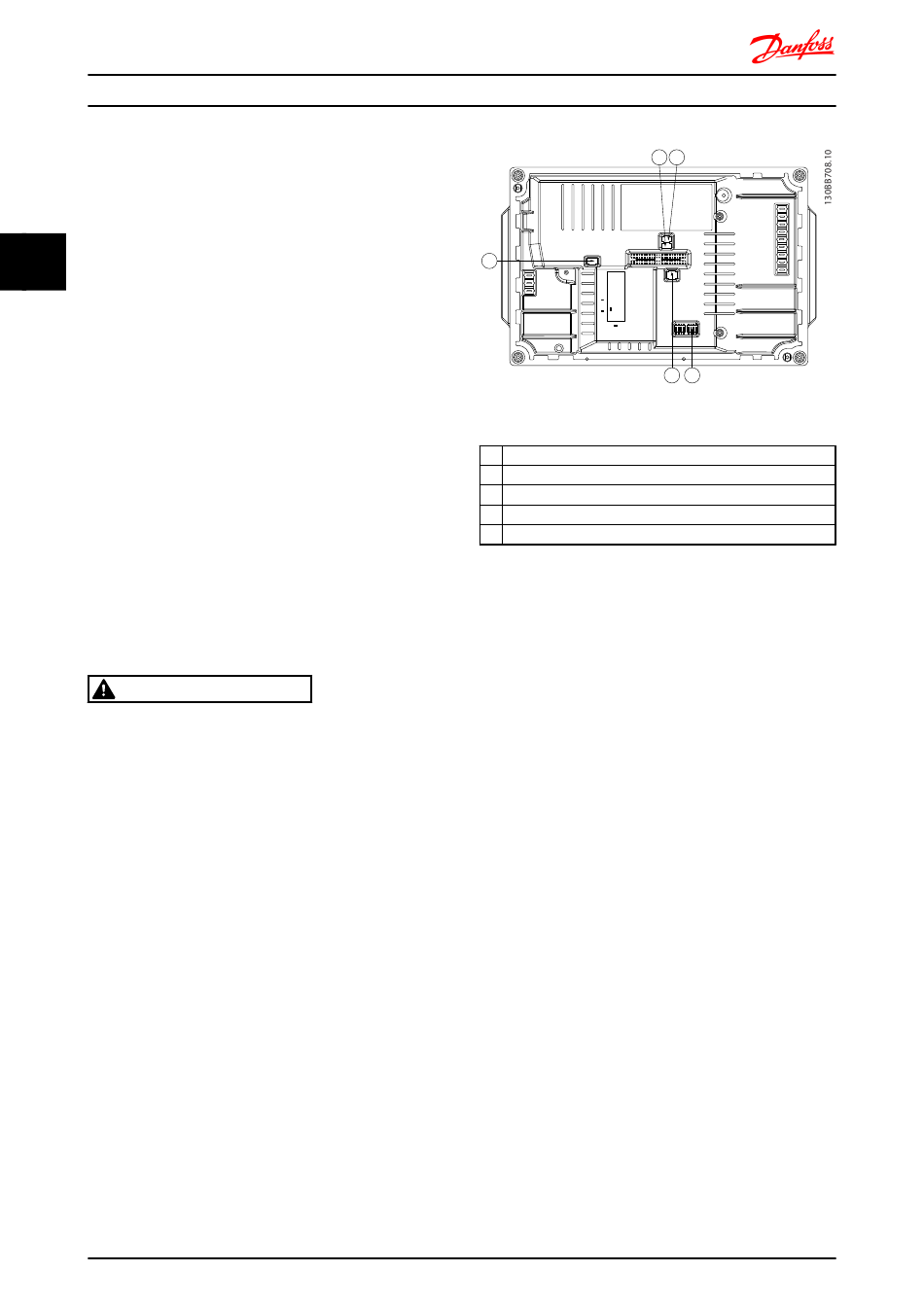

Illustration 3.12 Emplacement des commutateurs DIP
1 S201 - borne 53
2 S202 - borne 54
3 S801 - terminaison du bus standard
4 Terminaison Profibus
5 Adresse bus de terrain
Tableau 3.9 Légende
REMARQUE!
Les commutateurs 4 et 5 sont valables pour les unités
équipées des options bus.
®
MG04H104 - VLT est une marque déposée Danfoss
®
FCD 302
