Démarrage et test de foncti...
Une fois la configuration terminée, choisir de relancer
l'assistant ou de démarrer l'application. Sélectionnez l'une
des options suivantes :
•
Redémarrer assistant
•
Aller au menu princ.
•
Aller à État
•
3 3
Exécuter AMA - noter qu'il s'agit d'une AMA
réduite si l'application de compresseur est
sélectionnée et d'une AMA complète si seuls un
ventilateur et une pompe sont sélectionnés.
•
Si le ventilateur du condenseur est sélectionné
dans l'application, aucune AMA ne peut être
exécutée.
•
Lancer l'application - ce mode démarre le
variateur de fréquence en mode hand/local ou
via un signal de commande externe si la boucle
ouverte a été sélectionnée sur un écran
précédent.

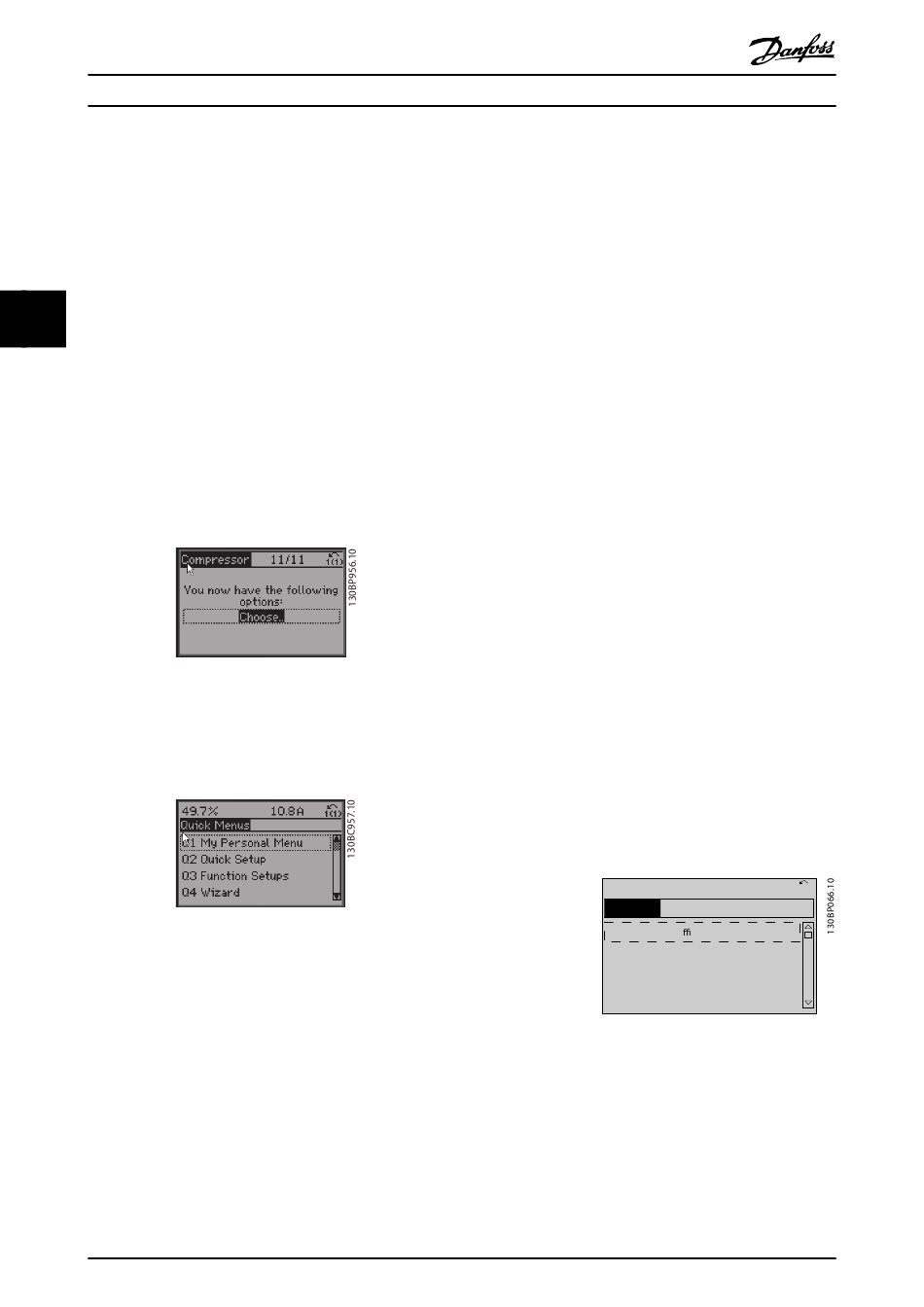

Illustration 3.24
Le guide d'application peut être annulé à tout moment en
appuyant sur [Back]. Le guide d'application peut être
relancé via le menu rapide :
Illustration 3.25
En cas de relancement du guide d'application, choisir de
garder les changements précédents par rapport aux
réglages d'usine ou de restaurer les valeurs par défaut.
32
Manuel d'utilisation du variateur VLT
REMARQUE!
Si le système exige d'avoir un contrôleur de groupe interne
pour 3 compresseurs plus une vanne de bipasse
connectée, il faut spécifier au FC 103 la carte de relais
supplémentaires (MCB 105) montée dans le variateur de
fréquence.
La vanne de bipasse doit être programmée pour
fonctionner à partir d'une des sorties relais supplémen-
taires de la carte MCB 105.
Ceci est nécessaire car les sorties relais standard sur le
FC 103 servent à contrôler les compresseurs du groupe.
3.3.2 Programmation initiale nécessaire du
REMARQUE!
Si l'assistant est lancé, ignorer les indications suivantes.
Les variateurs de fréquence nécessitent une program-
mation de base pour fonctionner de manière optimale. La
programmation de base prévoit la saisie des vitesses du
moteur minimale et maximale et des données de la plaque
signalétique du moteur pour le bon fonctionnement du
moteur. Saisir les données selon la procédure suivante. Les
réglages des paramètres recommandés sont prévus à des
fins de démarrage et de vérification. Les réglages de
l'application peuvent varier. Voir la section 4 Interface
utilisateur pour des instructions détaillées sur la saisie des
données via le LCP.
Saisir les données avec une tension appliquée mais avant
de faire fonctionner le variateur de fréquence.
1.
2.
Illustration 3.26 Menu principal
®
MG16J104 - VLT est une marque déposée Danfoss
®
Refrigeration Drive
variateur de fréquence
Appuyer deux fois sur [Main Menu] sur le LCP.
Utiliser les touches de navigation pour accéder au
groupe de paramètres 0** Fonction./Affichage et
appuyer sur [OK].
1 107 tr/min
Menu principal
0 - ** Fonction./a chage
1 - ** Charge/moteur
2 - ** Freins
3 - ** Référence/rampes
3,84 A 1 (1)
