1.1 Vue d'ensemble des produits
1.1.1 Vues intérieures
1
15
13
(IP 21/54
NEMA 1/12)

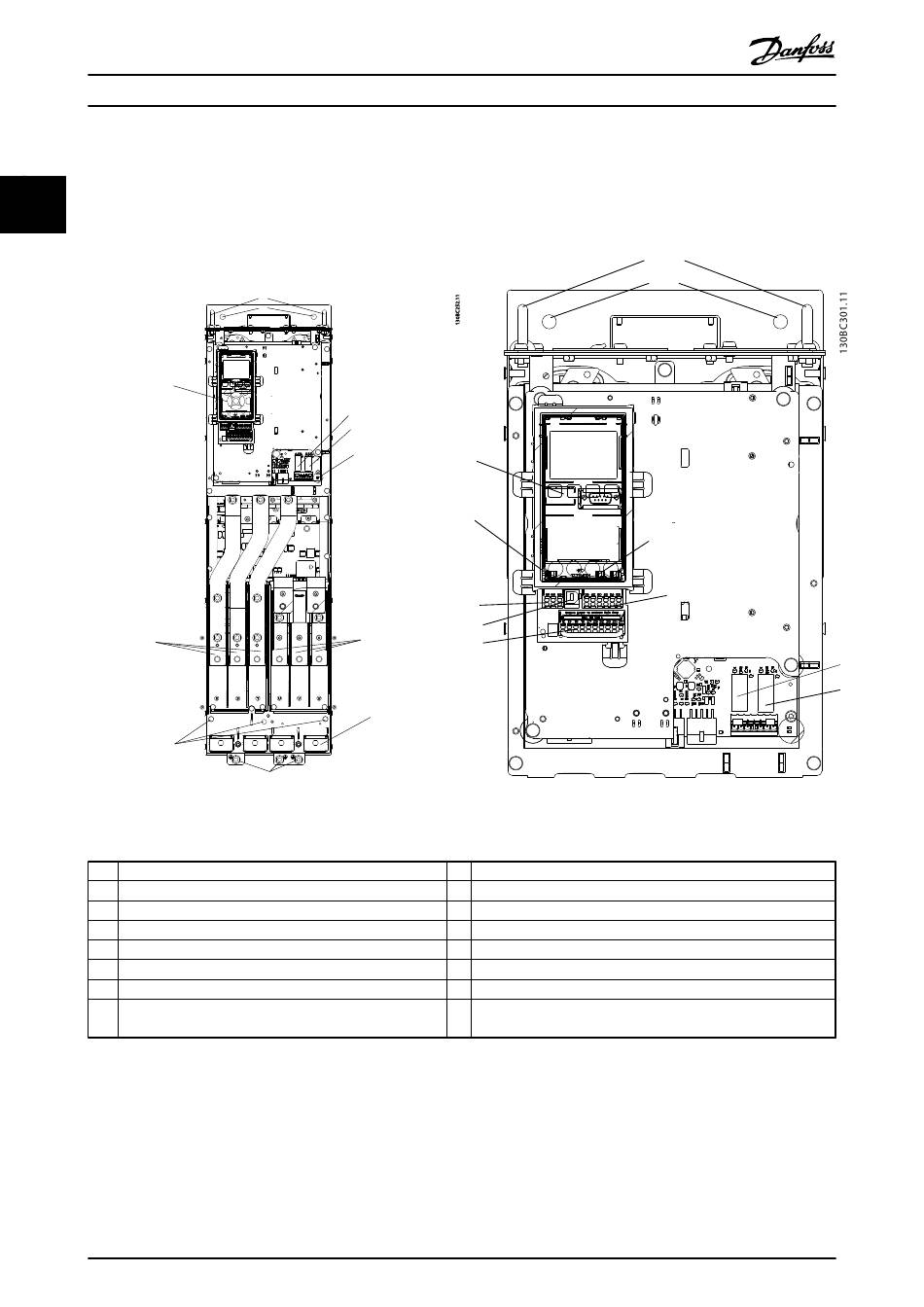

Illustration 1.1 Composants intérieurs D1
1
LCP (panneau de commande local)
2
Connecteur du bus série RS-485
3
E/S digitales et alimentation 24 V
4
Connecteur d'E/S analogiques
5
Connecteur USB
6
Commutateur de la borne du bus série
7
Commutateurs analogiques (A53), (A54)
8
Relais 1 (01, 02, 03)
Tableau 1.1
4
Manuel d'utilisation du variateur VLT
10
11
8
9
16
14
12
13 (IP 20/Chassis)
®
MG16J104 - VLT
est une marque déposée Danfoss
®
Refrigeration Drive
1
6
2
5
3
Illustration 1.2 Vue en gros plan : LCP et fonctions de
commande
9
Relais 2 (04, 05, 06)
10 Anneau de levage
11 Emplacement de montage
12 Étrier de serrage (PE)
13 Terre
14 Bornes de sortie du moteur 96 (U), 97 (V), 98 (W)
15 Bornes d'entrée d'alimentation secteur 91 (L1), 92 (L2), 93 (L3)
16 TB5 (IP21/54 uniquement). Bornier pour le chauffage anti-conden-
sation
