Démarrage et test de foncti...
Le FC 103 démarre la première fois avec le guide d'appli-
cation. Après cela, dans le cas d'une panne de courant, le
guide d'application est accessible via l'écran du menu
rapide.

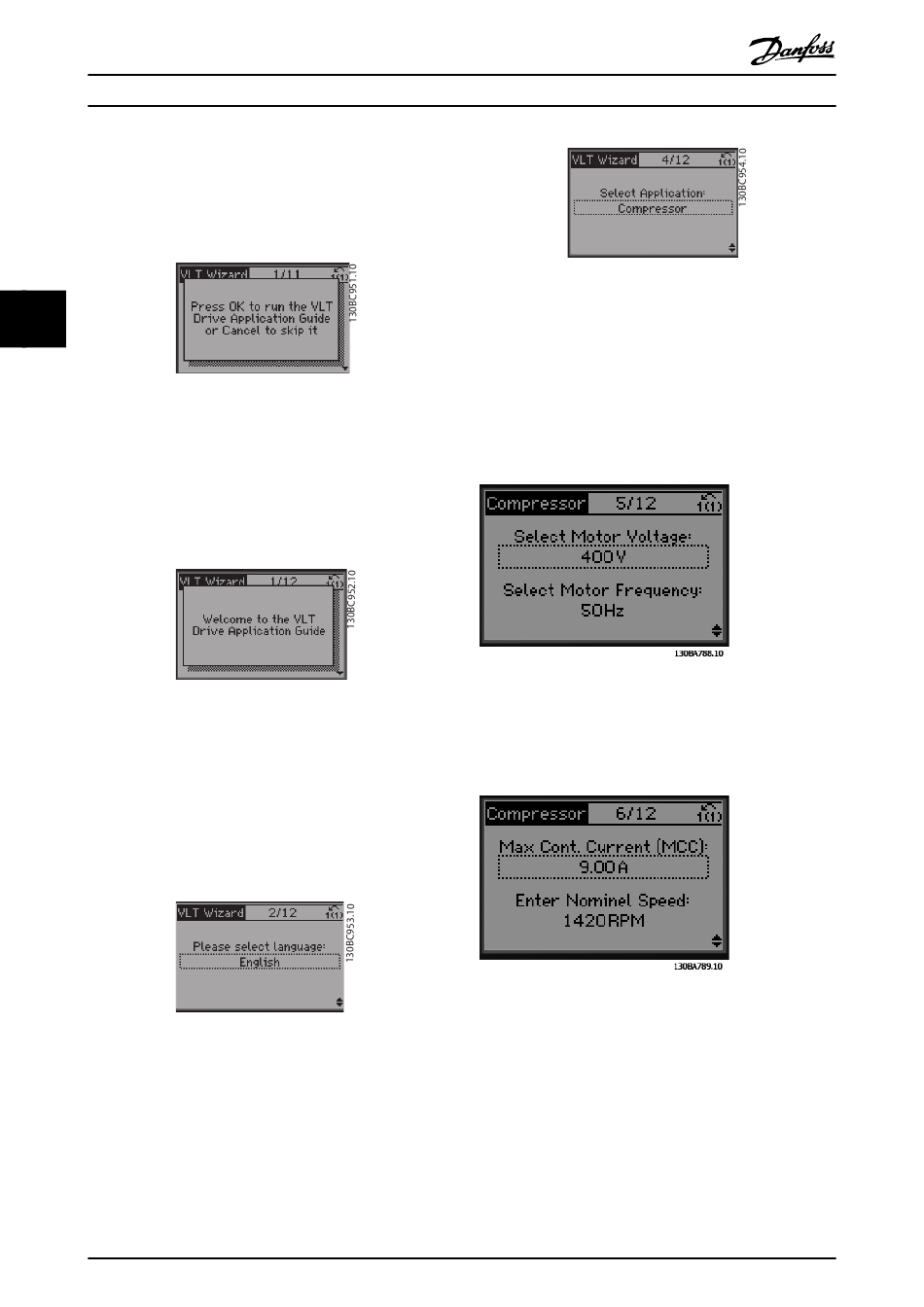

L'écran suivant s'affichera :
3 3
Illustration 3.1
Si [Cancel] est actionné, le FC 103 revient à l'écran d'état.
Un temporisateur automatique annule l'assistant après
5 min d'inactivité (aucune touche activée). L'assistant doit
être relancé via le menu rapide comme décrit ci-dessous.
Si l'on appuie sur [OK], le guide d'application démarre avec
l'écran suivant :
Illustration 3.2
REMARQUE!
La numérotation des étapes proposée par l'assistant (p. ex.
1/12) peut changer en fonction des choix effectués lors du
déroulement des opérations.
Cet écran passe automatiquement au premier écran de
saisie du guide d'application :
Illustration 3.3
28
Manuel d'utilisation du variateur VLT
Illustration 3.4
Installation du groupe de compresseurs
En exemple, voir les écrans ci-dessous pour une installation
de groupe de compresseurs :
Réglage de la tension et de la fréquence
Illustration 3.5
Réglage du courant et de la vitesse nominale
Illustration 3.6
®
MG16J104 - VLT est une marque déposée Danfoss
®
Refrigeration Drive
