Exemples d'applications
6 Exemples d'applications
6.1 Introduction
REMARQUE!
En cas d'utilisation de la fonctionnalité d'arrêt de sécurité
optionnelle, un cavalier peut être nécessaire entre la borne
12 (ou 13) et la borne 37 pour que le variateur de
fréquence fonctionne lorsque les valeurs de program-
mation d'usine par défaut sont utilisées.
Les exemples de cette partie servent de référence rapide
pour les applications courantes.
•
6
6
Les réglages des paramètres correspondent aux
valeurs régionales par défaut sauf indication
contraire (sélection au par. 0-03 Réglages
régionaux).
•
Les paramètres associés aux bornes et leurs
réglages sont indiqués à côté des dessins.
•
Lorsque le réglage des commutateurs des bornes
analogiques A53 ou A54 est nécessaire, ceux-ci
sont aussi représentés.

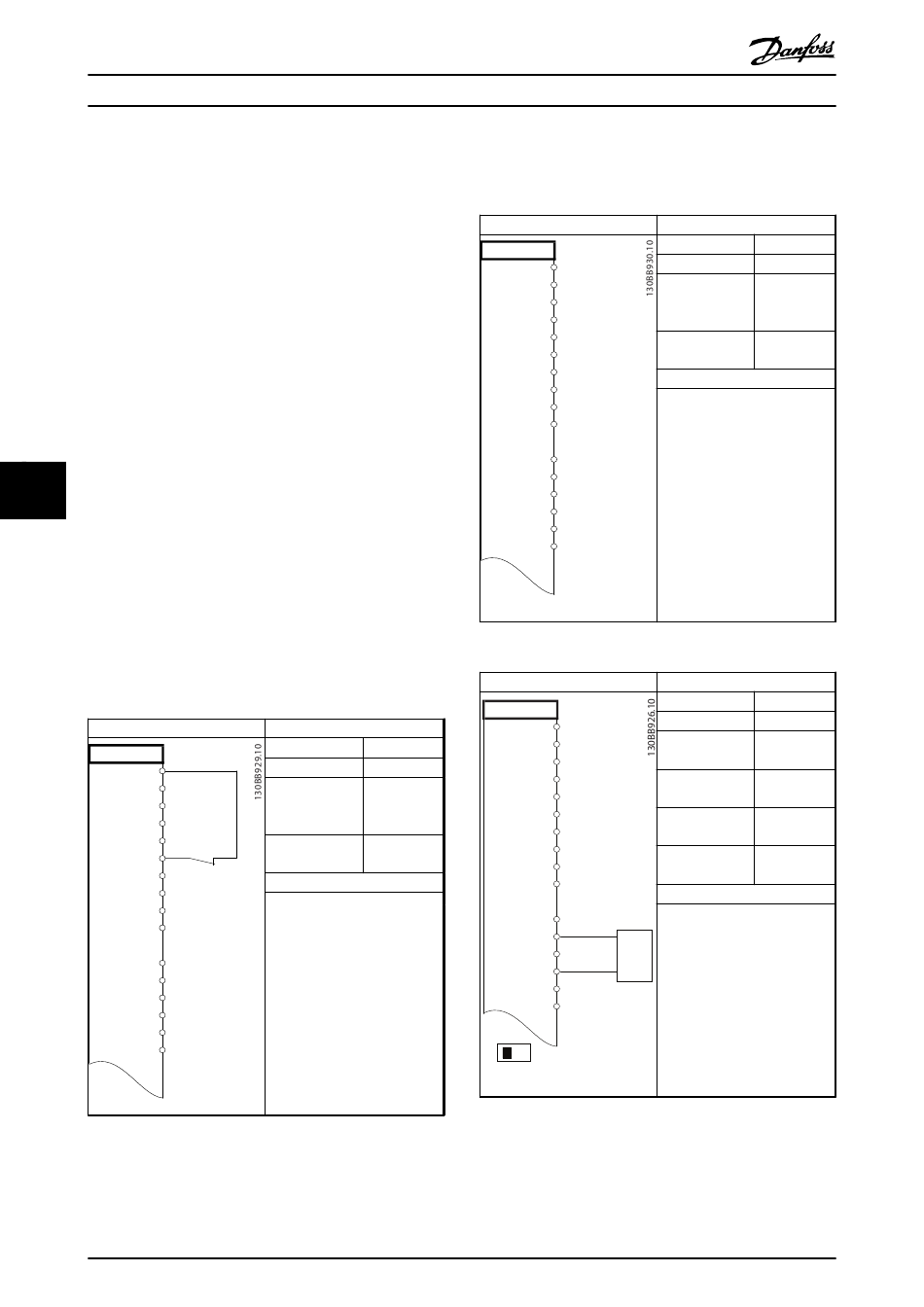

6.2 Exemples d'applications
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tableau 6.1 AMA avec borne 27 connectée
50
Manuel d'utilisation du variateur VLT
Paramètres
Fonction
Réglage
1-29 Adaptation
[1] AMA
auto. au moteur
activée
(AMA)
compl.
5-12 E.digit.born.
[2]* Lâchage
27
* = valeur par défaut
Remarques/commentaires : le
groupe de paramètres 1-2* doit
être réglé en fonction du
moteur.
®
MG16J104 - VLT
est une marque déposée Danfoss
®
Refrigeration Drive
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tableau 6.2 AMA sans borne 27 connectée
FC
+24 V
12
+24 V
13
D IN
18
D IN
19
COM
20
D IN
27
D IN
29
D IN
32
D IN
33
D IN
37
+10 V
50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
-10 - +10V
COM
39
U - I
A53
Tableau 6.3 Référence de vitesse analogique (tension)
Paramètres
Fonction
Réglage
1-29 Adaptation
[1] AMA
auto. au moteur
activée
(AMA)
compl.
5-12 E.digit.born.
[0] Inactif
27
* = valeur par défaut
Remarques/commentaires : le
groupe de paramètres 1-2* doit
être réglé en fonction du
moteur.
Paramètres
Fonction
Réglage
6-10 Ech.min.U/
born.53
0,07 V*
6-11 Ech.max.U/
10 V*
born.53
6-14 Val.ret./
0 Hz
Réf.bas.born.53
6-15 Val.ret./
50 Hz
Réf.haut.born.53
* = valeur par défaut
Remarques/commentaires :
