Installation

2.4.6 raccordement au secteur CA

•
Dimensionner les câbles selon le courant d'entrée
du variateur de fréquence.
•
Respecter les réglementations locales et
nationales pour les sections de câble.
•
Raccorder l'alimentation d'entrée CA triphasée
aux bornes L1, L2 et L3 (voir l'Illustration 2.13).
1

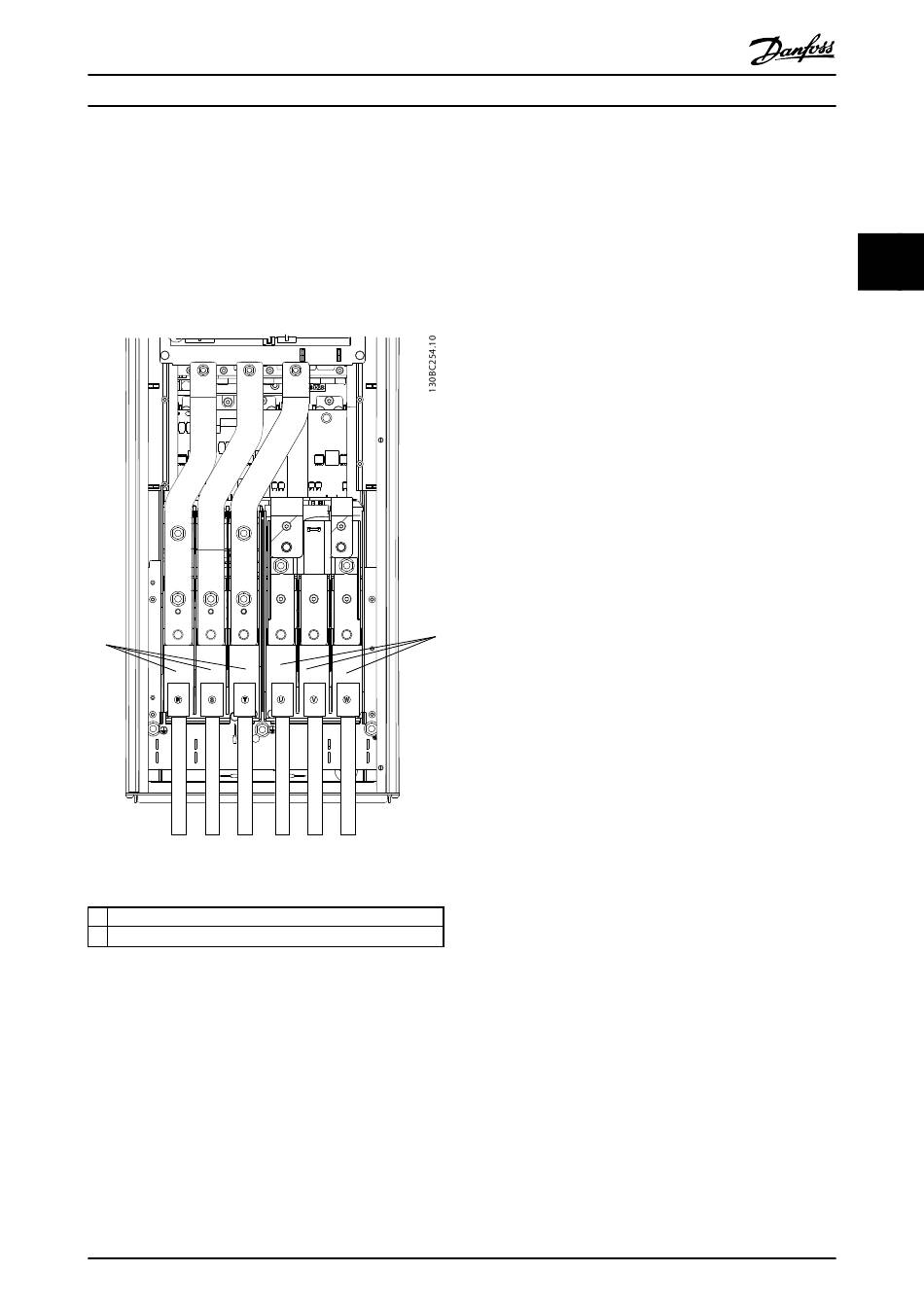

Illustration 2.13 Raccordement au secteur CA
1 Raccordement au secteur
2 Raccordement du moteur
Tableau 2.8
Manuel d'utilisation du variateur VLT
2.5 Raccordement du câblage de
2

2.5.1 LON

Toutes les bornes des câbles de commande sont placées
sous le LCP à l'intérieur du variateur de fréquence. Pour y
accéder, ouvrir la porte (IP21/54) ou enlever le panneau
avant (IP20).
®
MG16J104 - VLT est une marque déposée Danfoss
®
Refrigeration Drive
•
Mettre le câble à la terre selon les instructions
fournies.
•
Tous les variateurs de fréquence peuvent être
utilisés avec une source d'entrée isolée, mais
aussi avec des lignes électriques reliées à la terre.
Lorsque le variateur est alimenté par une source
secteur isolée de la terre (réseau IT ou triangle
isolé de la terre) ou par un réseau TT/TNS avec
masse (triangle mis à la terre), régler le par.
14-50 Filtre RFI sur Inactif. Lorsqu'ils sont inactifs,
les condensateurs internes du filtre RFI entre le
châssis et le circuit intermédiaire sont coupés
pour éviter d'endommager le circuit intermédiaire
et pour réduire les courants à la terre selon la
norme CEI 61800-3.
commande
•
Isoler le câblage de commande des composants
haute puissance du variateur de fréquence.
•
Si le variateur de fréquence est raccordé à une
thermistance, pour l'isolation PELV, le câblage de
commande de la thermistance optionnelle doit
être renforcé/doublement isolé. Une tension
d'alimentation de 24 V CC est recommandée.
2 2
