Installation
2.4.5 Raccordement au secteur CA
•
Dimensionner les câbles selon le courant d'entrée
du variateur de fréquence. Pour les sections de
câble maximales, voir 10.1 Spécifications en
2
2
fonction de la puissance.
•
Respecter les réglementations locales et
nationales pour les sections de câble.
•
Raccorder le câble d'alimentation d'entrée CA
triphasée aux bornes L1, L2 et L3 (voir
l'Illustration 2.18).
•
En fonction de la configuration de l'équipement,
l'alimentation d'entrée est reliée aux bornes
d'entrée du secteur ou à un sectionneur d'entrée.

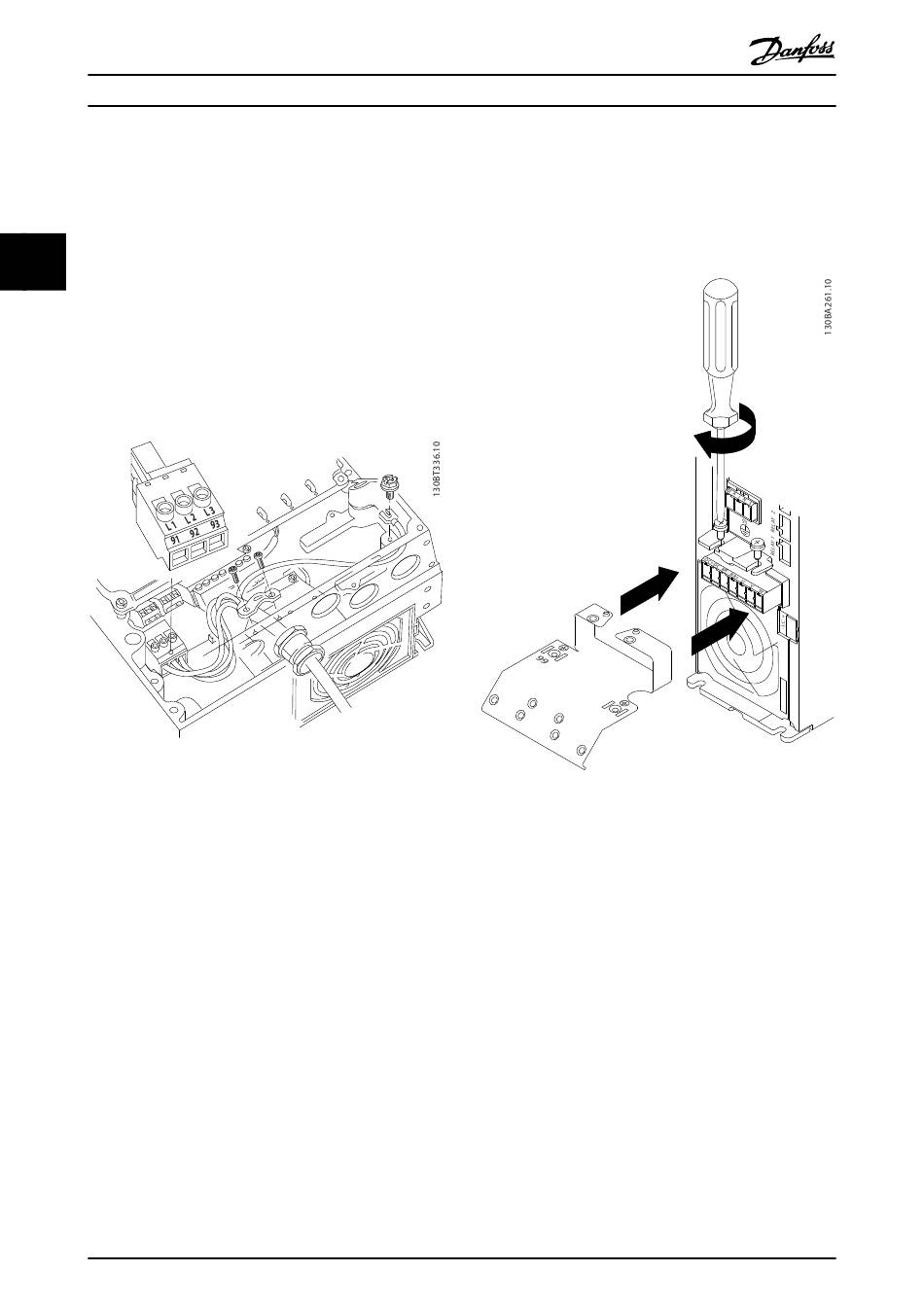

Illustration 2.18 Raccordement au secteur CA
•
Relier le câble à la terre conformément aux
instructions de mise à la terre fournies à la
section 2.4.2 Exigences de mise à la terre.
•
Tous les variateurs de fréquence peuvent être
utilisés avec une source d'entrée isolée mais aussi
avec des lignes électriques reliées à la terre.
Lorsque le variateur est alimenté par une source
électrique isolée de la terre (réseau IT ou triangle
isolé de la terre) ou par un réseau TT/TNS avec
masse (triangle mis à la terre), régler le par.
14-50 Filtre RFI sur [0] Inactif. Lorsqu'ils sont
inactifs, les condensateurs internes du filtre RFI
entre le châssis et le circuit intermédiaire sont
coupés pour éviter d'endommager le circuit
intermédiaire et pour réduire les courants à effet
de masse selon la norme CEI 61800-3.
18
Manuel d'utilisation du variateur VLT
2.4.5.1 Raccordement au secteur pour A2
1.
2.
Illustration 2.19 Position de la plaque de montage
®
MG16E204 - VLT
est une marque déposée Danfoss
®
Refrigeration Drive FC 103 1,1-90 kW
et A3
Fixer les deux vis sur la plaque de montage
Positionner la plaque et serrer complètement les
vis
