Interface utilisateur

4 Interface utilisateur

4.1 Panneau de commande local

Le panneau de commande local (LCP) est l'ensemble
composé d'un écran et d'un clavier à l'avant de l'unité. Le
LCP est l'interface utilisateur du variateur de fréquence.
Le LCP propose plusieurs fonctions utilisateur.
•
Démarrage, arrêt et vitesse de contrôle en
commande locale
•
Affichage des données d'exploitation, de l'état,
des avertissements et mises en garde
•
Programmation des fonctions du variateur de
fréquence
•
Reset manuel du variateur de fréquence après
une panne lorsque le reset automatique est
inactif
Un LCP numérique (NLCP) est aussi disponible en option.
Le NLCP fonctionne de la même manière que le LCP. Voir
le Guide de programmation pour savoir comment utiliser
le NLCP.
AVIS!
Le contraste de l'affichage peut être réglé
en appuyant sur [Status] et [
Manuel d'utilisation du variateur VLT
▲ ▼
]/[ ].
®
MG16E204 - VLT est une marque déposée Danfoss
®
Refrigeration Drive FC 103 1,1-90 kW

4.1.1 Disposition du LCP

Le LCP est divisé en quatre groupes fonctionnels (voir
l'Illustration 4.1).
Status
0.0%
0.00 A
0.0 Hz
a
2605 kWh
O Remote Stop
Quick
b
Status
Menus
c On OK
Warn.
Alarm
Hand
d
On

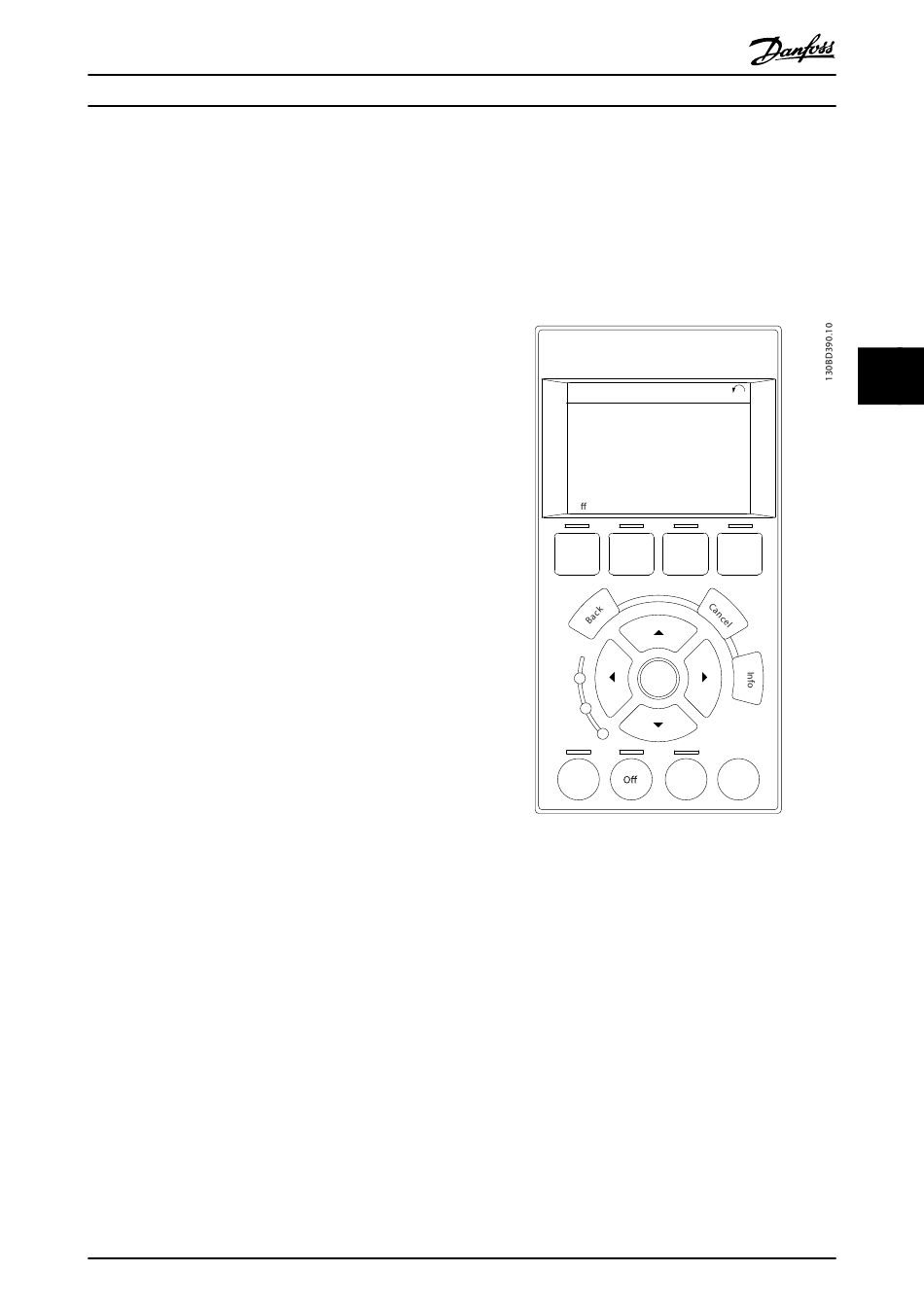

Illustration 4.1 LCP
a. Zone d'affichage.
b. Touches de menu de l'écran pour changer
l'affichage afin de montrer les options d'état, la
programmation ou l'historique des messages
d'erreur.
c. Touches de navigation pour les fonctions de
programmation, le déplacement du curseur et la
commande de vitesse en mode local. Des voyants
d'état se trouvent aussi dans cette zone.
d. Touches de modes d'exploitation et de réinitiali-
sation.
