Programmation

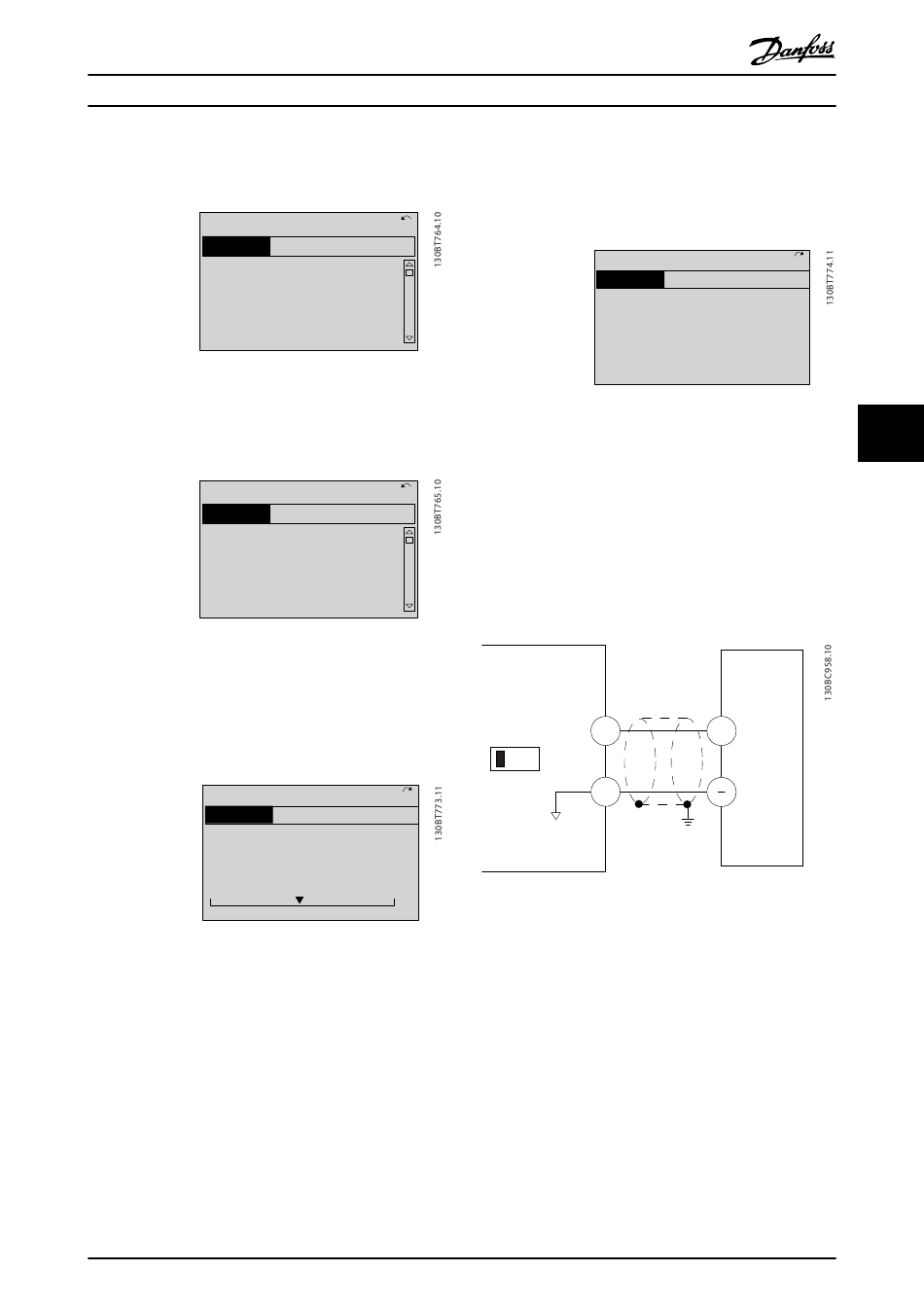

4. 6-10 Ech.min.U/born.53. Régler la référence de
tension externe maximum sur la borne 53 à 0 V.
(Cela règle le signal d'entrée minimum sur 0 V.)
14.7%
Entrée ANA 53
6-10 Ech.min.U/born.53
0.00 V
Illustration 5.4 Exemple de programmation – étape 4
5. 6-11 Ech.max.U/born.53. Régler la référence de
tension externe maximum sur la borne 53 à 10 V.
(Cela règle le signal d'entrée maximum sur 10 V.)
14.7%
Entrée ANA 53
6-11 Ech.max.U/born.53
10.00 V
Illustration 5.5 Exemple de programmation – étape 5
6. 6-14 Val.ret./Réf.bas.born.53. Régler la référence de
vitesse minimum sur la borne 53 à 6 Hz. (Cela
indique au variateur de fréquence que la tension
minimum reçue sur la borne 53 (0 V) équivaut à
une sortie de 6 Hz.)
14.7 %
Entrée ANA 53
6 - 14 Val.ret./Réf.bas.born.53
000020.000
Illustration 5.6 Exemple de programmation – étape 6
Manuel d'utilisation du variateur VLT
0.00A 1(1)
Q3-21
Avec un dispositif externe fournissant un signal de
commande de 0-10 V raccordé à la borne 53 du variateur
de fréquence, le système est maintenant prêt à
0.00A 1(1)
fonctionner. Noter que la barre de défilement à droite sur
Q3-21
la dernière illustration d'écran a atteint le bas, ce qui
indique que la procédure est finie.
L'Illustration 5.8 montre les connexions de câblage utilisées
pour activer cette configuration.
0.00 A 1(1)
Q3-21
5.3 Exemples de programmation des
Les bornes de commande peuvent être programmées.
®
MG16E204 - VLT est une marque déposée Danfoss
®
Refrigeration Drive FC 103 1,1-90 kW
7. 6-15 Val.ret./Réf.haut.born.53. Régler la référence
de vitesse maximum sur la borne 53 à 60 Hz.
(Cela indique au variateur de fréquence que la
tension maximum reçue sur la borne 53 (10 V)
équivaut à une sortie de 60 Hz.)
14.7 %
Entrée ANA 53
6 - 15 Val.ret./Réf.haut.born.53
50.000
Illustration 5.7 Exemple de programmation – étape 7
53
6-1*
U - I
A53
55
Illustration 5.8 Exemple de câblage d'un dispositif externe
fournissant un signal de commande 0-10 V (variateur de
fréquence à gauche, dispositif externe à droite)
bornes de commande
•
Chaque borne a des fonctions spécifiques qu'elle
est capable d'exécuter
•
Les paramètres associés à la borne activent la
fonction spécifiée
0.00 A 1(1)
Q3-21
5
+
0-10V
47
5
