VLT® Refrigeration Drive FC 103
Manuel d'utilisation
Procédure
1. Dénuder 10 mm (0,4 po) de couche en plastique extérieure de l'extrémité du fil.
2. Insérer le fil de commande dans la borne.
- Dans le cas d'un fil solide, enfoncer le fil dénudé dans le contact.
- Dans le cas d'un fil flexible, ouvrir le contact en insérant un petit tournevis dans la fente entre les orifices de la borne et
pousser le tournevis vers l'intérieur. Ensuite, insérer le fil dénudé dans le contact et retirer le tournevis.
3.
Tirer légèrement sur le fil pour s'assurer que le contact est bien établi.
Un câble de commande mal serré peut être à l'origine de pannes ou d'une baisse de performance.
Exemple
12 13 18 19 27 29 32 33

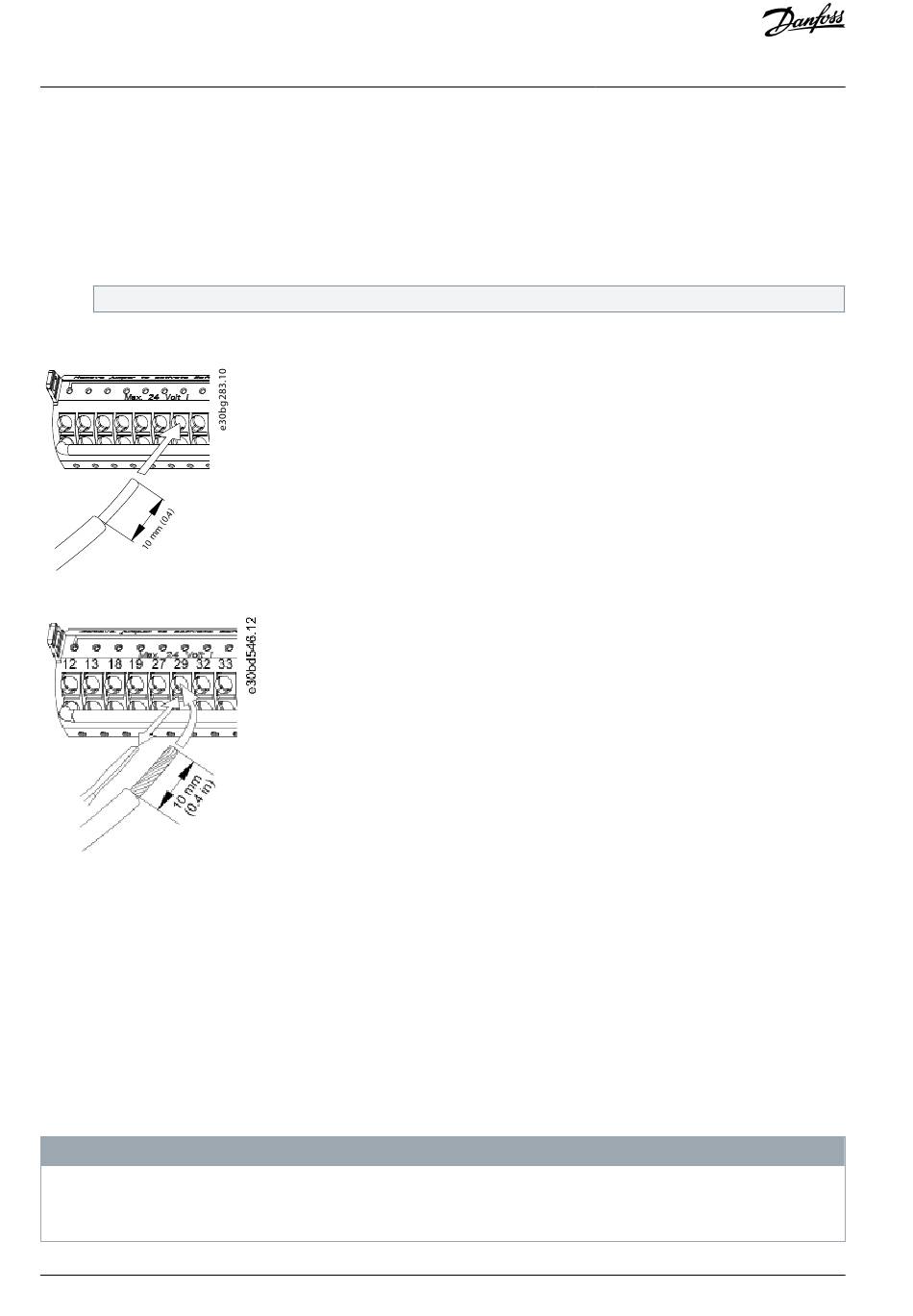

Illustration 35: Raccordement d'un câble de commande solide au bornier
Illustration 36: Raccordement d'un câble de commande flexible au bornier
5.11.6 Débranchement du câble de commande des bornes de commande
Procédure
1. Pour ouvrir le contact, insérer un petit tournevis dans la fente entre les orifices de la borne et pousser le tournevis vers
l'intérieur.
2.
Tirer légèrement sur le fil pour le libérer du contact de borne de commande.

5.11.7 Activation du fonctionnement du moteur

Si la ligne d'état en bas du LCP affiche AUTO A DISTANCE ROUE LIBRE, l'unité est prête à fonctionner, mais il lui manque un signal
d'entrée sur la borne 27. La borne d'entrée digitale 27 est conçue pour recevoir un ordre de verrouillage externe de 24 V CC qui
permet au variateur de fonctionner avec les valeurs de programmation de préréglage usine.
ÉQUIPEMENT OPTIONNEL INSTALLÉ EN USINE
Ne pas retirer le câblage installé en usine à la borne 27. Si le variateur ne fonctionne pas, se reporter à la documentation concern-
ant l'équipement en option relié à la borne 27.
54 | Danfoss A/S © 2020.01
R E M A R Q U E
Installation électrique
AQ275652766279fr-000101 / 130R0707
