VLT® Refrigeration Drive FC 103
Manuel d'utilisation
Exemple
1
2
3
4

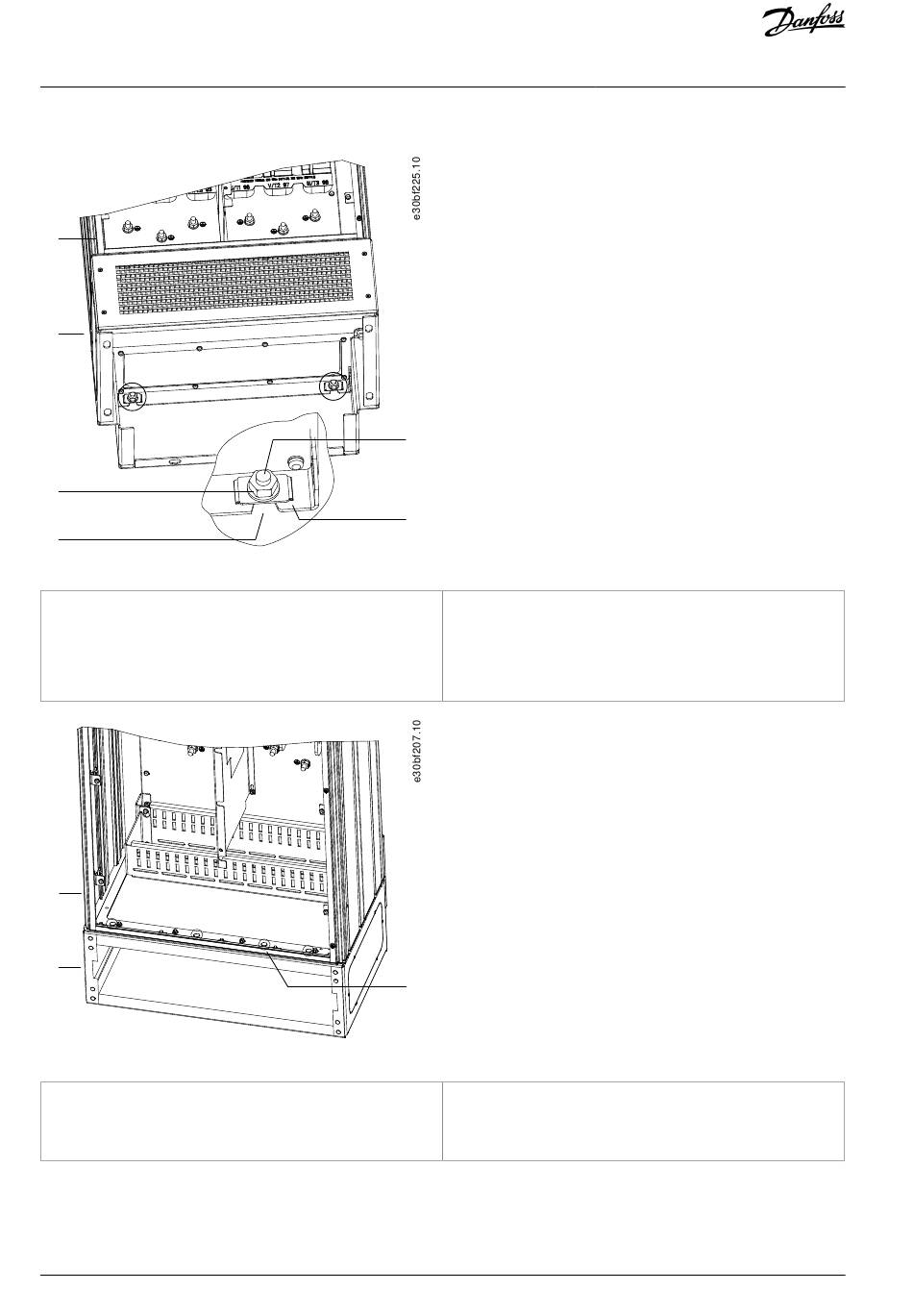

Illustration 10: Points de fixation du socle à l'arrière du boîtier
1 Boîtier
2 Socle
3 Écrou M10
1
2
Illustration 11: Points de fixation du socle au boîtier
1 Boîtier
2 Socle
4.8.3 Création d'ouvertures pour les câbles pour un boîtier E1h/E2h
La plaque d'entrée des câbles est une tôle munie de goujons le long du bord extérieur. Elle fournit des points d'entrée et de termi-
naison des câbles, et doit être installée afin de garantir la protection nominale IP21/IP54 (Type 1/Type 12). La plaque est placée entre
le boîtier du variateur et le socle. En fonction de l'orientation des goujons, la plaque peut être installée depuis l'intérieur du boîtier
26 | Danfoss A/S © 2020.01
5
6
4 Trou ovalisé dans le boîtier
5 Boulon à l'arrière du socle
6 Support de verrouillage
3
3 Fixations M10 x 30 (boulons dans les angles à l'ar-
rière non illustrés)
Installation mécanique
