4.7.3 Puissance et câblage de commande
pour câbles non blindés
AVERTISSEMENT
TENSION INDUITE
La tension induite des câbles moteur de sortie couplés
charge les condensateurs de l'équipement, même lorsque
l'équipement est hors tension et verrouillé. Acheminer
séparément les câbles du moteur provenant de plusieurs
variateurs de fréquence. Le fait de ne pas acheminer les
câbles de sortie séparément peut entraîner le décès ou
des blessures graves.
ATTENTION
PERFORMANCE COMPROMISE
Le variateur de fréquence fonctionne de façon moins
efficace si le câblage n'est pas correctement isolé.
Pour isoler les bruits à hautes fréquences, placer les
éléments suivants dans des conduits métalliques
séparés :
•
Câblage de puissance
•
Câblage moteur
•
Câblage de commande
Toute mauvaise isolation de ces connexions risque de
provoquer une baisse de la performance du contrôleur et
de l'équipement correspondant par rapport aux
conditions optimales.
Comme le câblage de puissance envoie des impulsions
électriques haute fréquence, il est important d'acheminer
les câbles de puissance d'entrée et de puissance du
moteur dans des conduits distincts. Si le câblage de
l'alimentation d'entrée est acheminé dans le même conduit
que le câblage du moteur, ces impulsions peuvent coupler
le bruit électrique sur le réseau. Isoler le câblage de
commande à partir du câblage de puissance haute tension.
Voir l'Illustration 4.4.
En l'absence de câble blindé/armé, au moins trois conduits
séparés doivent être raccordés à l'armoire d'options du
panneau.
MG16I304
Manuel d'utilisation
Stop
Start
Speed

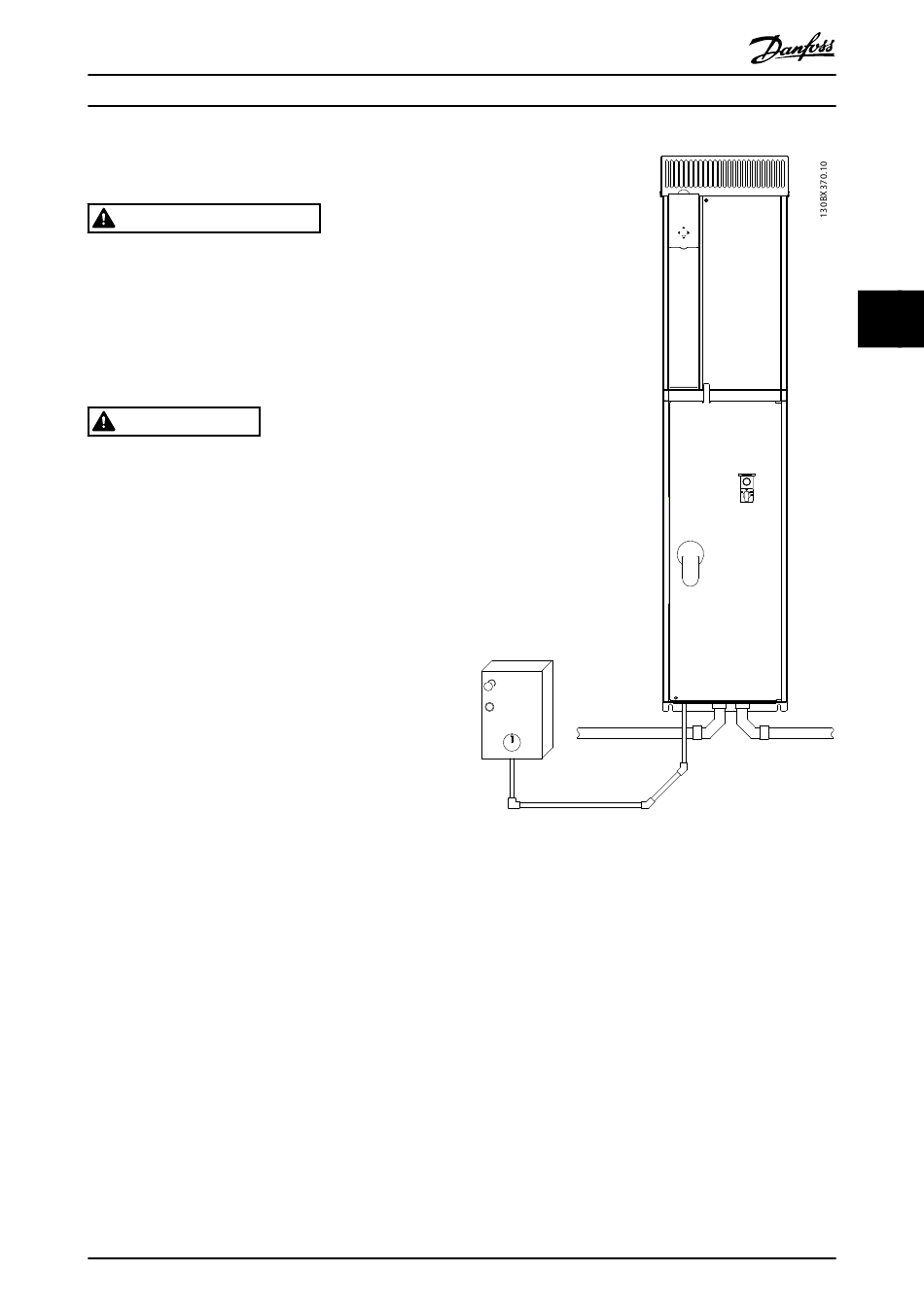

Illustration 4.4 Exemple d'installation électrique correcte à
l'aide d'un conduit
