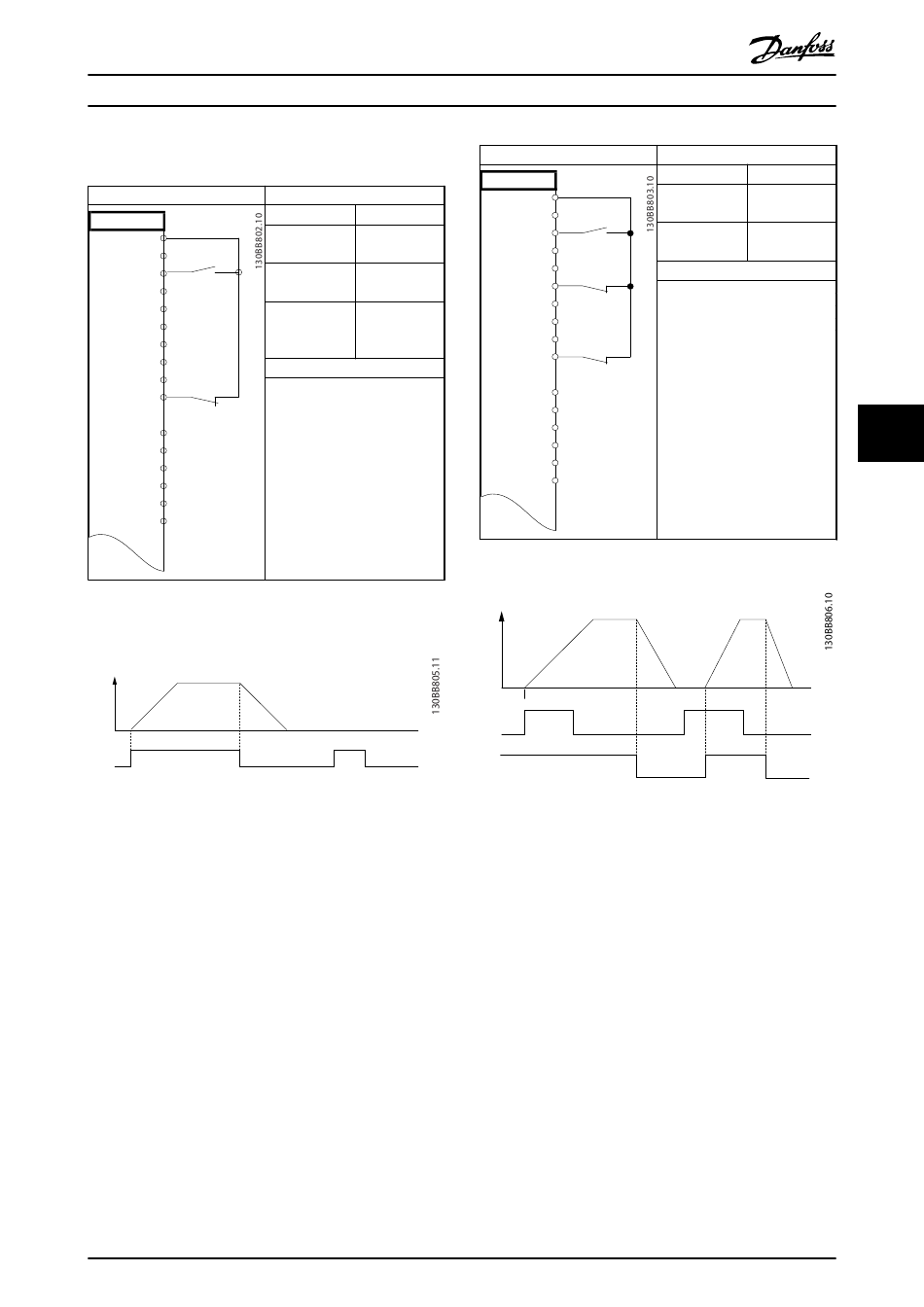

Danfoss VLT HVAC Drive FC 102 Manuel D'utilisation page 69

Exemples d'applications
6.2.2 Marche/arrêt
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tableau 6.5 Ordre de démarrage/arrêt avec option Safe
Torque Off
Speed
Start (18)
Illustration 6.2 Ordre de démarrage/arrêt avec Safe Torque Off
MG16I304
Manuel d'utilisation
Paramètres
Fonction Réglage
Paramétre 5-10 [8] Démarrage
E.digit.born.18
Paramétre 5-12 [0] Inactif
E.digit.born.27
Paramétre 5-19 [1] Alarme arrêt
Arrêt de sécurité sécur.
borne 37
* = valeur par défaut
Remarques/commentaires :
Si le paramétre 5-12 E.digit.born.
27 est réglé sur [0] Inactif,
aucun cavalier n'est requis sur
la borne 27.
D IN 37 est une option.
Danfoss A/S © 12/2015 Tous droits réservés.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tableau 6.6 Marche/arrêt par impulsion
Speed
Latched Start (18)
Stop Inverse (27)
Illustration 6.3 Démarrage par impulsion/arrêt
Paramètres
Fonction Réglage
Paramétre 5-10 [9] Impulsion
E.digit.born.18 démarrage
Paramétre 5-12 [6] Arrêt NF
E.digit.born.27
* = valeur par défaut
Remarques/commentaires :
Si le paramétre 5-12 E.digit.born.
27 est réglé sur [0] Inactif,
aucun cavalier n'est requis sur
la borne 27.
D IN 37 est une option.
