Installation
1.
Ouvrir le contact en insérant un petit tournevis
dans la fente au-dessus ou au-dessous du
contact, comme indiqué sur l'Illustration 3.30.
2.
Insérer un fil de commande dénudé dans le
contact.
3
3
3.
Retirer le tournevis pour fixer le fil de commande
dans le contact.
4.
S'assurer que le contact est bien établi et n'est
pas desserré. Un câblage de commande mal serré
peut être source de pannes ou d'un fonction-
nement non optimal.
Voir 11.1 Spécifications liées à la puissance pour connaître
les sections des câbles des bornes de commande.
Voir 7 Exemples de configuration d'applications pour
consulter les connexions de câblage de commande
typiques.

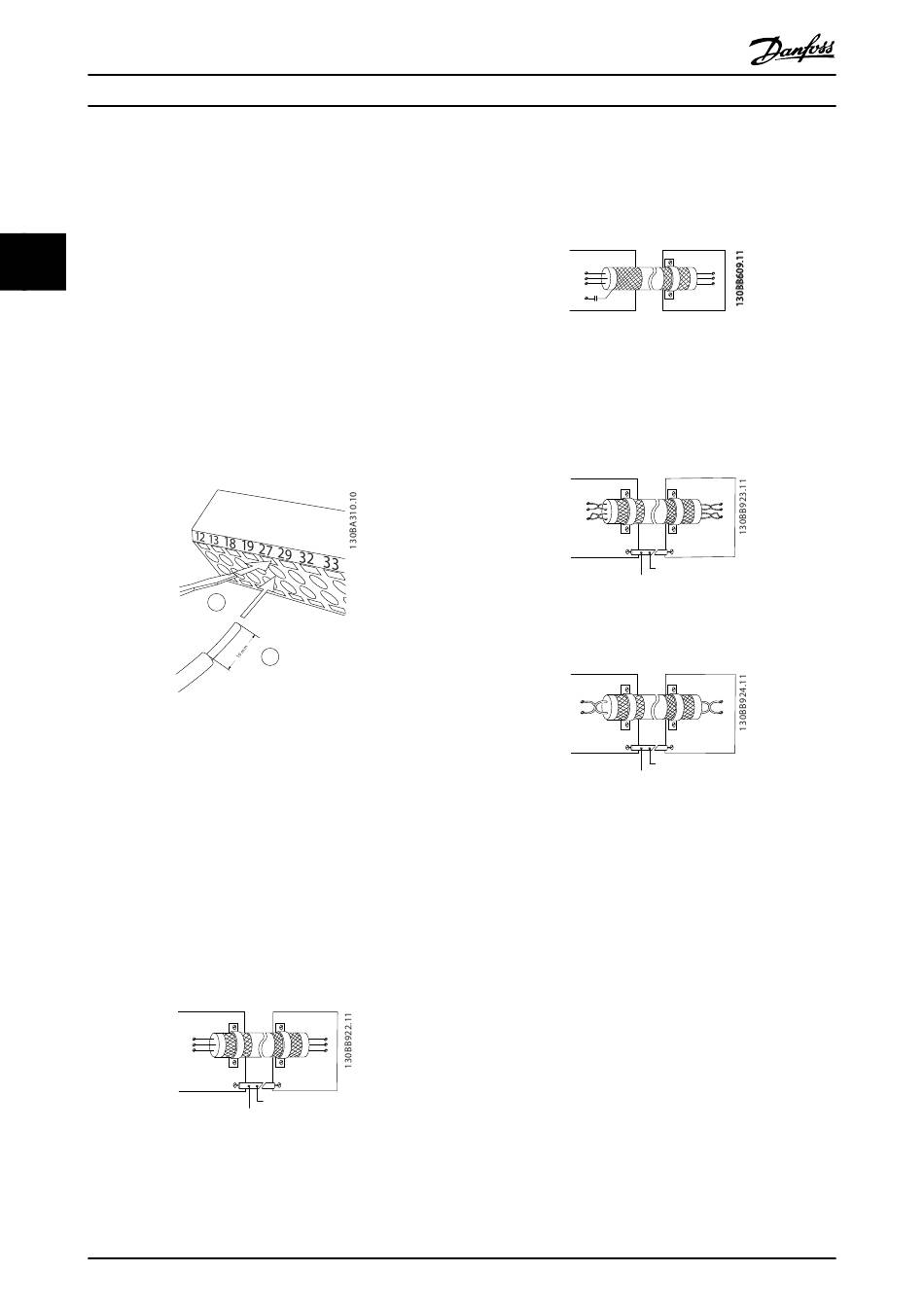

Illustration 3.30 Raccordement du câblage de commande
3.4.6.3 Utilisation de câbles de commande
blindés
Blindage correct
La méthode privilégiée dans la plupart des cas est de fixer
les câbles de commande et de communication série avec
des étriers de blindage à chaque extrémité pour garantir le
meilleur contact de câble haute fréquence possible.
Si le potentiel de la terre entre le variateur de fréquence et
le PLC est différent, du bruit électrique peut se produire et
nuire à l'ensemble du système. Remédier à ce problème en
installant un câble d'égalisation à côté du câble de
commande. Section min. du câble : 16 mm
Illustration 3.31
24
Manuel d'utilisation du variateur VLT® Refrigeration Drive 1,1-90 kW
1
2
2
.
PLC
FC
PE
PE
PE
PE
1
2
MG16E104 - VLT® est une marque déposée Danfoss
Boucles de mise à la terre de 50/60 Hz
En présence de câbles de commande très longs, des
boucles de mise à la terre peuvent survenir. Pour remédier
à ce problème, relier l'une des extrémités du blindage à la
terre via un condensateur 100 nF (fils courts).
PLC
PE
100nF
Illustration 3.32
Éviter le bruit CEM sur la communication série
Cette borne est reliée à la terre via une liaison RC interne.
Utiliser une paire torsadée afin de réduire l'interférence
entre les conducteurs. La méthode recommandée est
montrée ci-dessous :
FC
69
68
61
PE
PE
2
Illustration 3.33
La connexion à la borne 61 peut également être omise :
FC
69
68
PE
PE
1
2
Illustration 3.34
3.4.6.4 Cavalier entre les bornes 12 et 27
Un cavalier peut être nécessaire entre la borne 12 (ou 13)
et la borne 27 pour que le variateur de fréquence
fonctionne si les valeurs de programmation d'usine par
défaut sont utilisées.
•
La borne d'entrée digitale 27 est conçue pour
recevoir un ordre de verrouillage externe de 24 V
CC. Dans de nombreuses applications, l'utilisateur
câble un dispositif de verrouillage externe à la
borne 27.
•
Si aucun dispositif de verrouillage n'est utilisé,
installer un cavalier entre la borne de commande
12 (recommandée) ou 13 et la borne 27. Ceci
fournit un signal 24 V interne sur la borne 27.
•
L'absence de signal empêche l'unité de
fonctionner.
FC
PE
FC
69
68
61
PE
PE
1
FC
68
69
PE
PE
