Installation
1
3
3

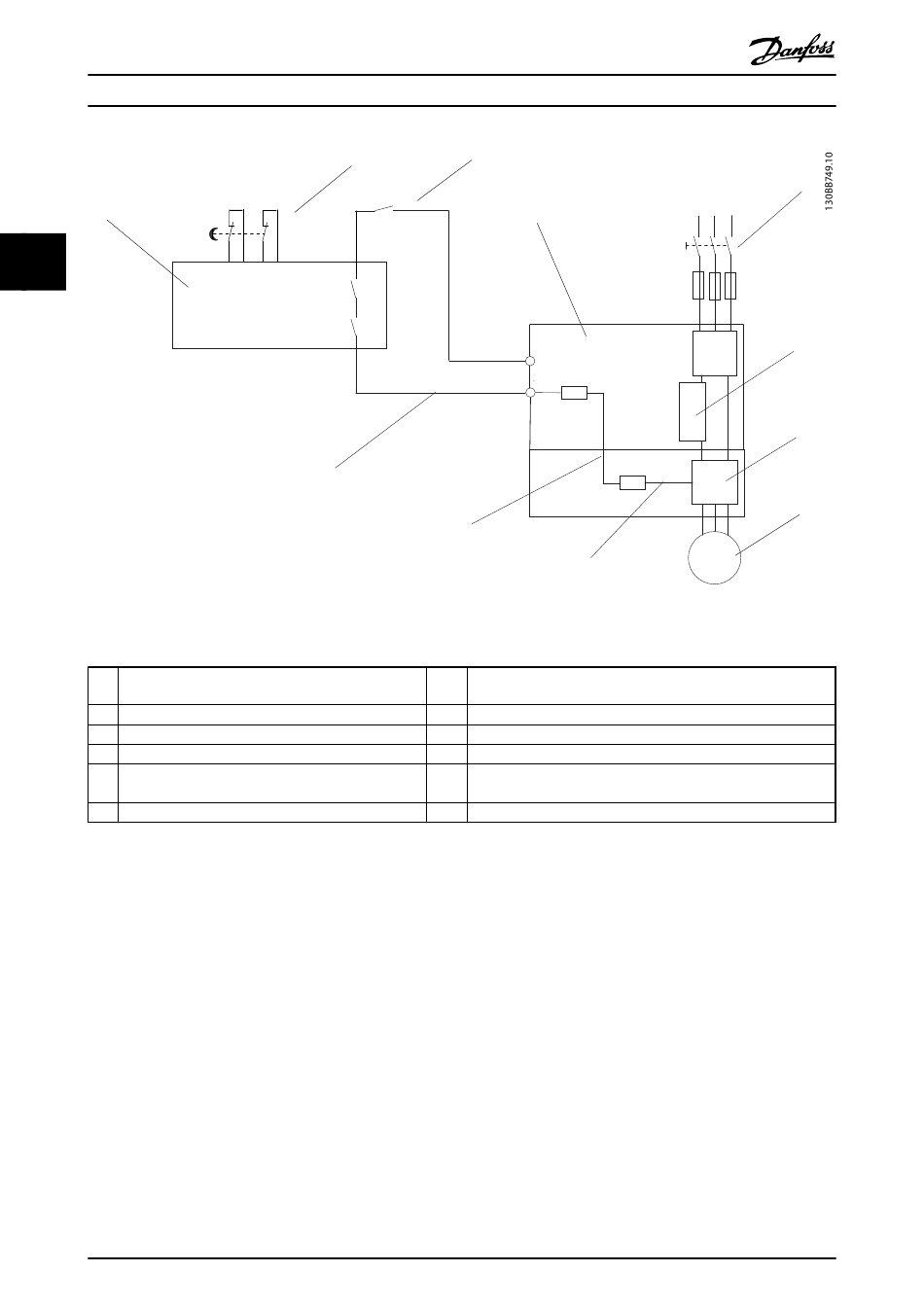

Illustration 3.37 Installation pour obtenir une catégorie d'arrêt 0 (EN 60204-1) avec catégorie de sécurité 3 (EN 954-1)/PL « d »
(ISO 13849-1).
1
Dispositif de sécurité cat. 3 (dispositif de coupure de
circuit, éventuellement avec entrée de déclenchement)
2
Contact de porte
3
Contacteur (roue libre)
4
Variateur de fréquence
5
Secteur
6
Carte de commande
Tableau 3.5
Essai de mise en service de l'arrêt de sécurité
Après l'installation et avant le premier fonctionnement,
procéder à un essai de mise en service de l'installation en
faisant usage de l'arrêt de sécurité. Par ailleurs, procéder à
l'essai après chaque modification de l'installation.
28
Manuel d'utilisation du variateur VLT® Refrigeration Drive 1,1-90 kW
3
2
11
10
7
Onduleur
8
Moteur
9
5 V CC
10
Canal de sécurité
11
Câble protégé contre les courts-circuits (s'il n'est pas installé dans
l'armoire)
MG16E104 - VLT® est une marque déposée Danfoss
4
12
37
9
5
6
7
8
M
