Installation

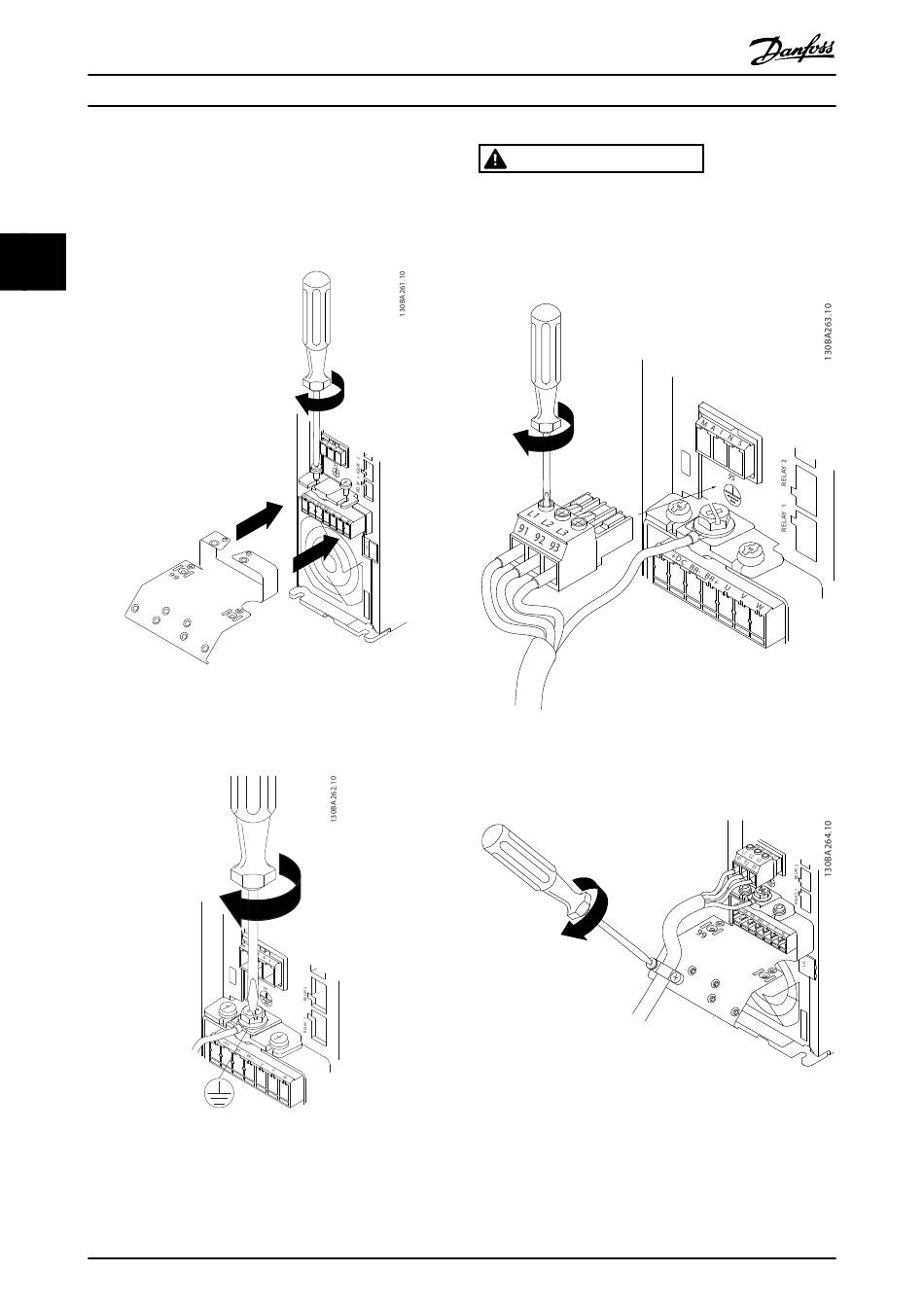

3.4.5.1 Raccordement au secteur pour A2
et A3
1.
Monter d'abord les deux vis sur la plaque de
montage, positionner la plaque et serrer complè-
3
3
tement les vis.
Illustration 3.20
2.
Lors du montage des câbles, monter puis serrer
le câble de terre en premier.
Illustration 3.21
20
Manuel d'utilisation du variateur VLT® Refrigeration Drive 1,1-90 kW
AVERTISSEMENT
Le câble de terre doit avoir une section minimale de 10
2
mm
séparées, conformément aux normes EN 50178/CEI
61800-5-1.
3.
Illustration 3.22
4.
Illustration 3.23
MG16E104 - VLT® est une marque déposée Danfoss
ou être composé de deux fils avec terminaisons
Ensuite monter la fiche secteur et serrer les fils.
Enfin serrer la patte de fixation sur les fils de
l'alimentation secteur.
