Installation
•
Ne pas installer de condensateurs de correction
du facteur de puissance entre le variateur de
fréquence et le moteur.
•
Ne pas câbler un dispositif d'amorçage ou à pôles
commutables entre le variateur de fréquence et
le moteur.
•
Raccorder le câblage du moteur triphasé aux
bornes 96 (U), 97 (V) et 98 (W).
•
Relier le câble à la terre conformément aux
instructions de mise à la terre fournies.
•
Serrer les bornes en respectant les informations
fournies dans la section 10.4 Couples de serrage
des raccords.
•
Respecter les exigences de câblage spécifiées par
le fabricant du moteur.

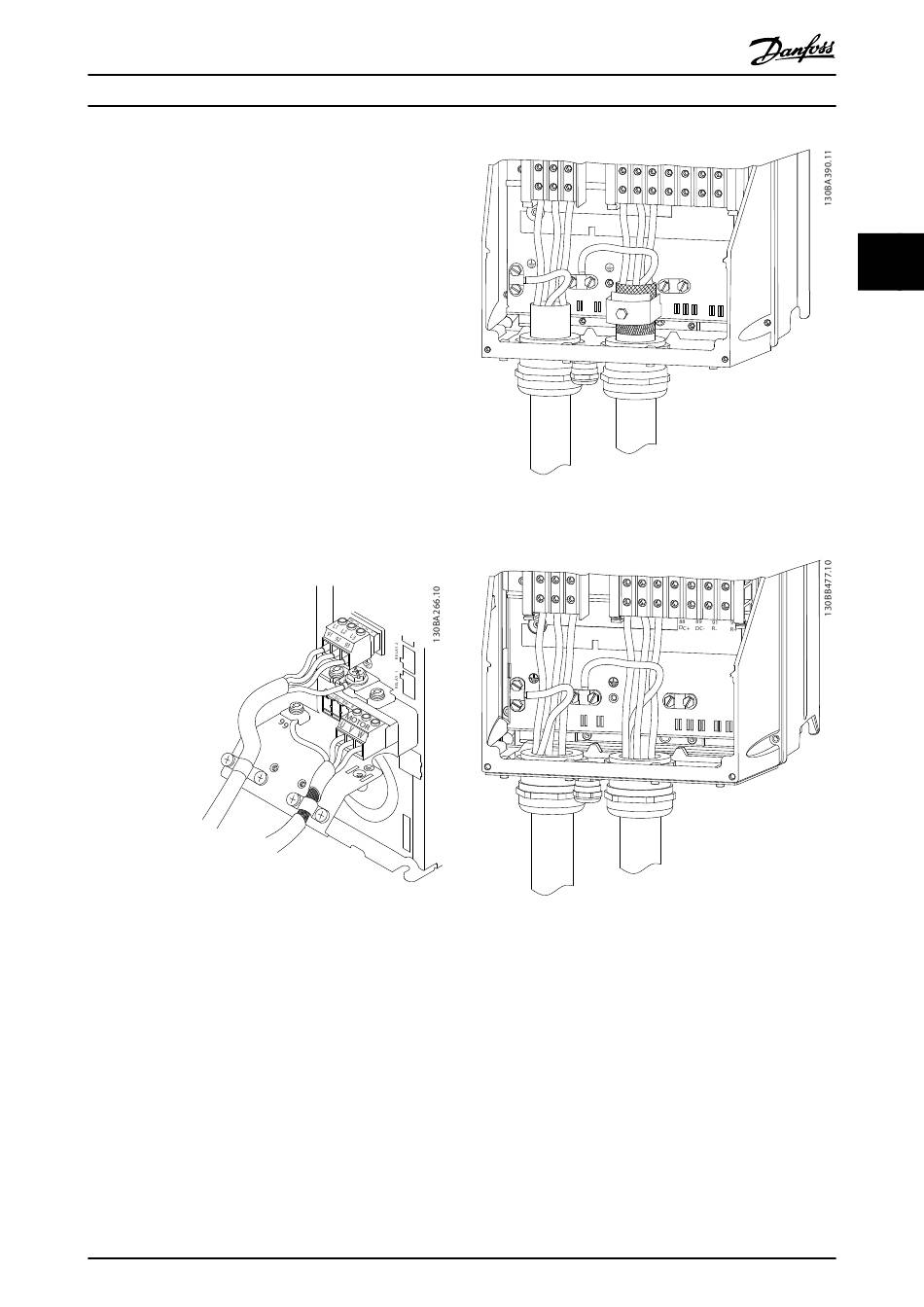

L'Illustration 2.10, l'Illustration 2.11 et l'Illustration 2.12
représentent l'entrée secteur, le moteur et la mise à la
terre des variateurs de fréquence de base. Les configu-
rations réelles peuvent varier selon les types d'unités et les
équipements optionnels.
Illustration 2.10 Câblage du moteur, du secteur et de la terre
pour le châssis de taille A
Manuel d'utilisation du variateur VLT
Illustration 2.11 Câblage du moteur, du secteur et de la terre
pour les châssis de taille B, C et D à l'aide d'un câble blindé
- LC -
Illustration 2.12 Câblage du moteur, du secteur et de la terre
pour les unités de taille B, C et D
®
MG16E204 - VLT est une marque déposée Danfoss
®
Refrigeration Drive FC 103 1,1-90 kW
88
89
DC- DC+
91
92
93
96
97
L1 98
L2
L3
U
V
W
95
99
91
92
93
96
97
99
L1
L2
L3
U
V
W
95
99
81
8
R-
R+
2
15
2
