zh 316 | EPS 200 | 产品说明
3.5 仪器说明
3.5.1 正视图
10
9
8
7

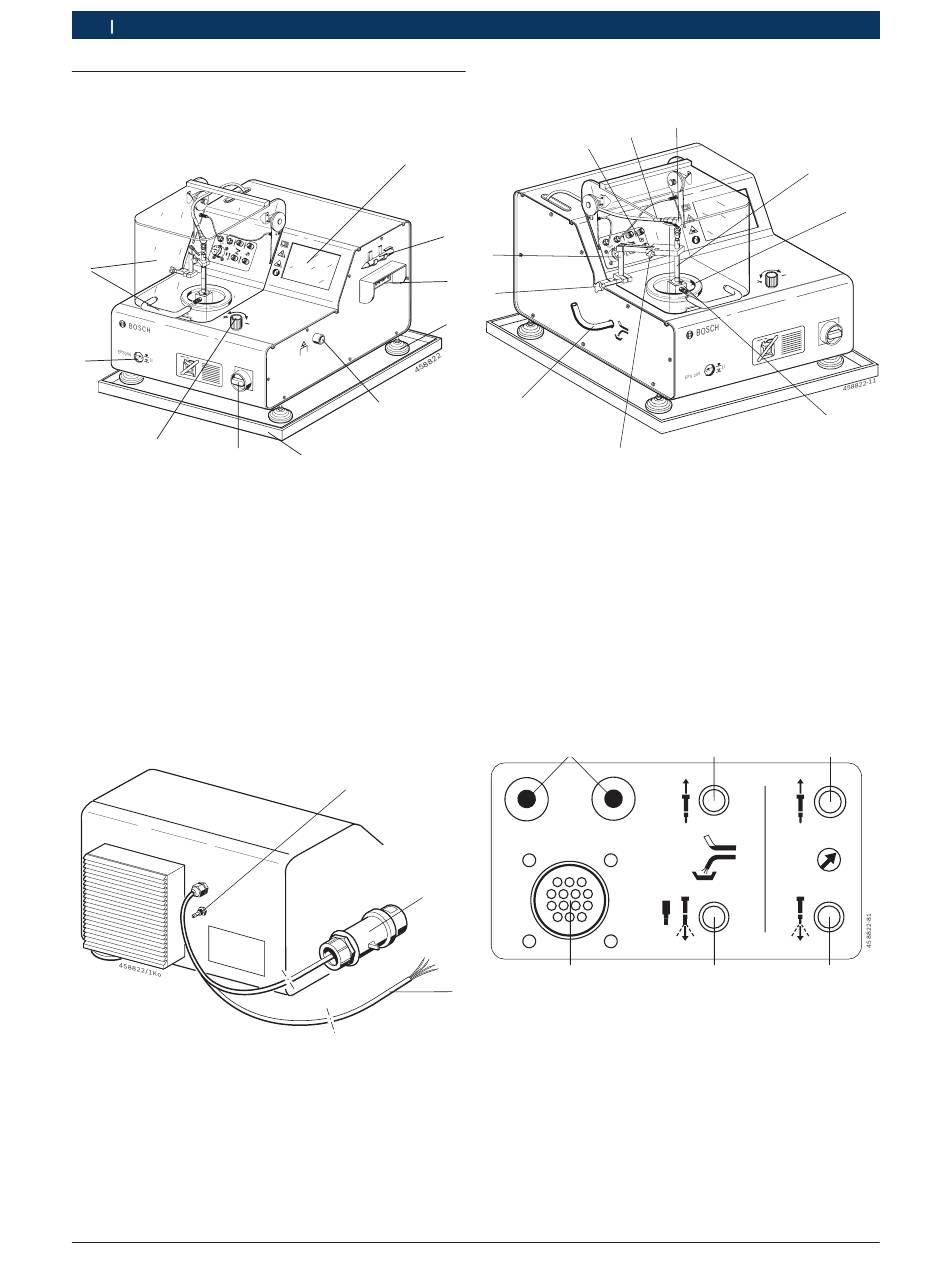

插图 1: 正视图
1 带触摸屏的 LCD 显示器
2 触笔
3 PC 接口
4 设备底座（可调节高度）
5 连接抽吸装置的接头
6 集油槽
7 总开关（带急停功能）
8 内置抽吸装置的抽吸调节器
9 机油油位显示
10 带扶手的保护罩
3.5.2 背视图
插图 2: 背视图
1 压缩空气连接
2 三相交流电连接插头（400 V）
3 三相交流电用的连接电缆（200 V）
|
1 689 989 000 2013-05-02
1
2
3
4
5
6
1
2
3
3.5.3 检测用部件
9
8
7
6
5
4
插图 3: 检测用部件
1 CRI/CRIN 或 DHK/UI
2 喷油室
3 喷射室
4 固定 CRI/CRIN 或 DHK/UI 的夹紧螺栓
5 洗涤排出口
6 调节夹紧支架高度的夹紧螺栓
7 夹紧支架
8 连接板
9 检测油输送的高压软管管道
10 CRI/CRIN 和 DHK/UI 的连接适配器
3.5.4 连接板
1
X20
6
插图 4: 连接板
1 安全开关的连接线
2 CRI/CRIN（回流）的冲洗接头
3 CRI/CRIN（回流）的检测接口
4 CRI/CRIN（喷射）的检测接口
5 冲洗接头和检测接口 DHK/UI；
CRI/CRIN（喷射）的冲洗接头
6 CRI/CRIN 的电子连接插座
目前，CRI/CRIN（回流和喷射）的冲洗接头不起作用。它是为以后
*)
的功能扩展而设计的。
10
1
3
2 3
5 4
*)
*)
