da 208 | EPS 200 | Produktbeskrivelse
!
O-ringe skal undersøges regelmæssigt for skader.
O-ringe, der er mast eller flossede, må ikke
anvendes.
Spænderingen og O-ringen til indsprøjtningskammeret
skal anvendes korrekt i forhold til dysespændemøtrik-
kens diameter (17 mm / 23 mm) og dysen (7 mm /
9 mm) til CRI eller DHK/UI.
1
6

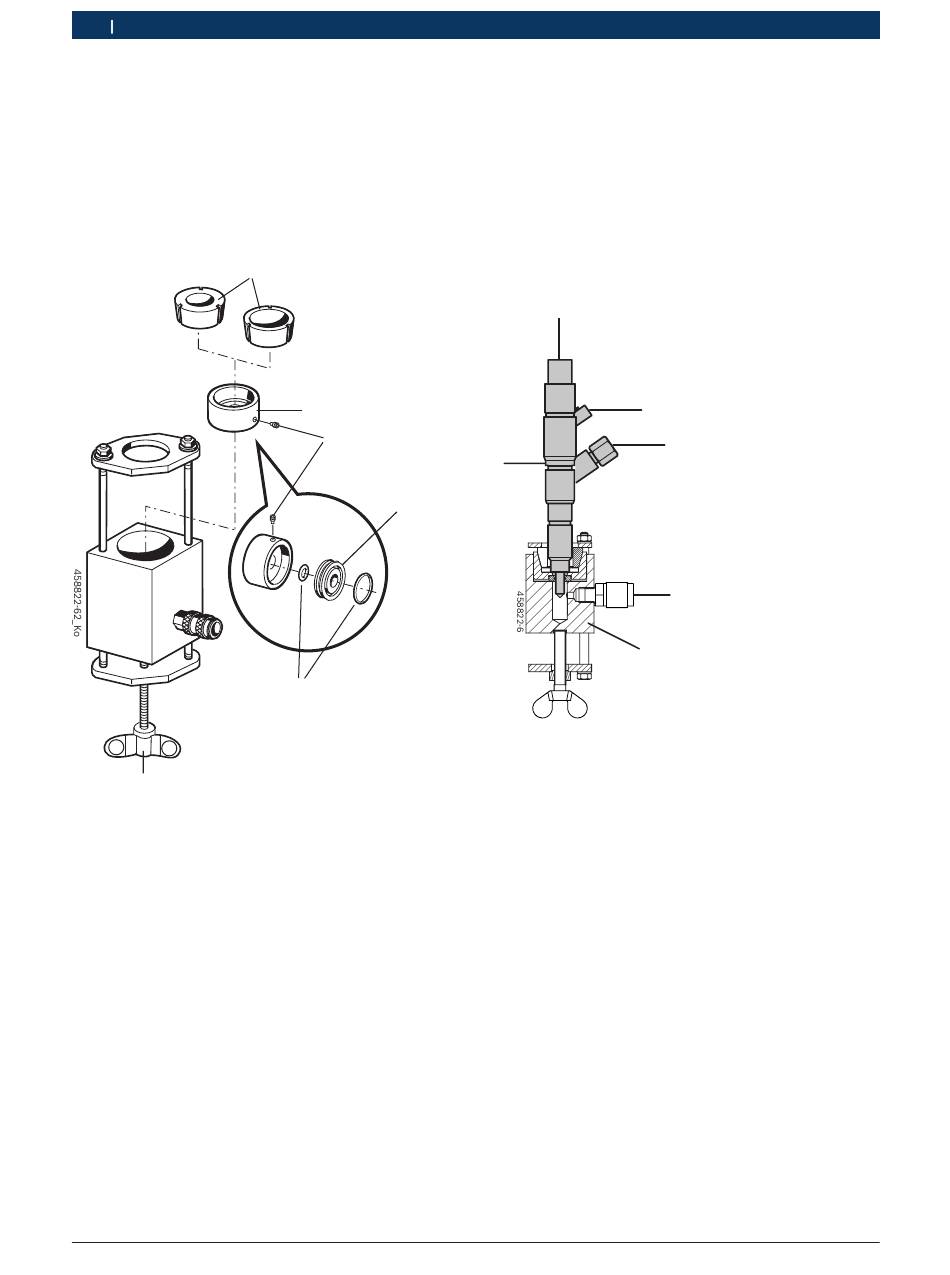

Fig. 7: Udskiftning af spændering og O-ring
1 Spændering
2 Spænderingsindsats
3 Gevindtap
4 O-ringindsats
5 O-ring
6 Spændeskrue
Fremgangsmåde:
1. Spænderingen (Fig. 7, Pos. 1) løsnes ved at dreje
spændeskruen (Fig. 7, Pos. 6) mod uret.
2. Spænderingen tages ud af indsprøjtningskammerets
spænderingsindsats (Fig. 7, Pos. 2).
3. Spænderingsindsatsen tages ud af indsprøjtningskam-
meret.
4. Gevindtappen (Fig. 7, Pos. 3) skrues ud, indtil det er
muligt at tage O-ringindsatsen ud (Fig. 7, Pos. 4).
5. O-ringene (Fig. 7, Pos. 5) tages om nødvendigt ud af
O-ringindsatserne.
6. Læg de korrekte O-ringe i.
|
1 689 989 000 2013-05-02
2
3
4
5
7. Sæt O-ringindsatsen tilbage i spænderingsindsatsen
og skru stramt til med gevindtappen.
8. Sæt spænderingsindsatsen tilbage i indsprøjtnings-
kammeret.
9. Sæt den korrekte spændering tilbage i indsprøjt-
ningskammerets spænderingsindsats.
Til testen bliver indsprøjtningskammeret (Fig. 8, Pos. 5)
trukket over indsprøjtningsdysen på CRI (Fig. 8, Pos. 6)
eller DHK/UI og spændt fast.
1
2
6
5
Fig. 8: Indsprøjtningskammertilslutning, eksmpelvisning
med CRI
1 Tilslutning til prøveoliereturløb
2 Tilslutning til elektronisk styring
3 Tilslutning til højtryksledning
4 Lynkobling til skylletilslutning/kontroltilslutning
5 Indsprøjtningskammer
6 Injektor
Fremgangsmåde:
1. Spænderingen (Fig. 6, Pos. 1) løsnes ved at dreje
spændeskruen (Fig. 6, Pos. 2) mod uret.
!
Inden CRI spændes op, skal spænderingsindsatsens
O-ringe kontrolleres for skader.
2. Indsprøjtningskammeret skubbes over indsprøjt-
ningsdysen til CRI eller DHK/UI, til den går i hak.
3. Fastspænd indsprøjtningskammeret ved at dreje
spændeskruen (Fig. 6, Pos. 2) mod uret.
3
4
