3.5.9 CRI/CRIN ve DHK/UI enjektörü için
bağlantı adaptörü
Teslimat kapsamındaki vida dişi adaptörleri (M 12 x 1,5
ve M 14 x 1,5) ve bağlantı adaptörüne (Şek. 9, Poz. 1) ve
M 12 x 1,5 veya M 14 x 1,5 bağlantı dişlisi ile
CRI/CRIN ve DHK/UI için yüksek basınç bağlantısında
gerek duyulur. İlgili vida dişi adaptörüyle olan bağlantı
adaptörü CRI/CRIN veya DHK/UI ve yüksek basınç
hortumu arasına bağlanmaktadır.
1

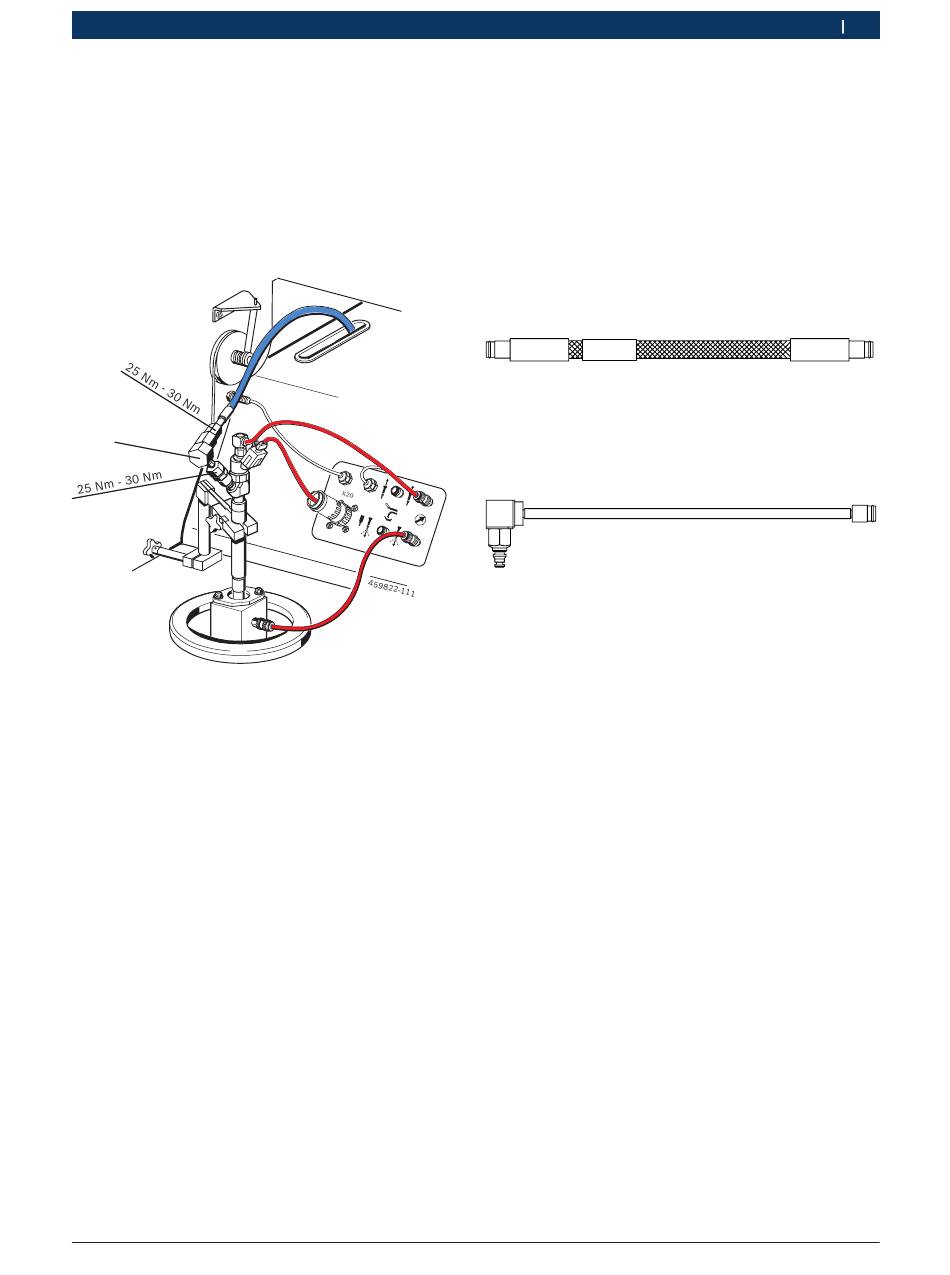

Şek. 9: Bağlantı adaptörü
1 Bağlantı adaptörü
!
Yüksek basınç bağlantı hattını, her zaman bağlantı
adaptörü ile bileşene takın. Yüksek basınç bağlantı
hattını, kesinlikle adaptörsüz olarak doğrudan
CRI/CRIN veya DHK/UI enjektörüne bağlamayın.
Bağlantı adaptörünü her zaman temiz tutun.
i
Bağlantı adaptöründe kaçak olması halinde bağ-
lantı adaptörü içerisindeki ikişer O-ring ve destek
halkasının değiştirilmesi gerekir (yedek parça seti
1 680 210 150).
Robert Bosch GmbH
Ürün tanımı | EPS 200 | 297
3.5.10 Hortumlar
!
Hortumların, örneğin çalışma alanına döşenmesi
sırasında her zaman temizliğe dikkat edin. Hortum
bağlantısını test elemanına bağlamadan her zaman,
öncelikle hortumun bağlantılarının temiz olduklarını
kontrol edin.
Teslimat kapsamında yer alan hortum 1 680 712 308,
CRI veya DHK/UI enjektörü tarafından püskürtülen test
yağının, enjeksiyon bölmesinden (Şek. 7, Poz. 5) EPS 200
cihazına aktarılmasını sağlamak için kullanılmaktadır.
1 680 712 308
Şek. 10: Hortum 1 680 712 308
Teslimat kapsamında yer alan hortum 1 680 712 287,
test yağının CRI enjektöründen EPS 200 cihazına geri
akmasının sağlanması için kullanılmaktadır.
1 680 712 287
Şek. 11: Hortum 1 680 712 287
i
Emniyet mandallı enjektörlerde hortumu
1 680 712 287, ek olarak emniyet mandalı ile
tespitleyin.
tr
458822-71_Pal
458822-72
|
