pt 172 | EPS 200 | Operação
5.4 Funcionamento
Aviso - perigo de ferimentos!
Se a conexão hidráulica do equipamento de
teste e dos componentes estiver incorreta,
o óleo sob elevada pressão pode transbor-
dar ou os componentes do equipamento de
teste podem explodir durante o teste.
Tal pode conduzir a ferimentos ou danos
materiais.
¶
Antes da ligação, verificar se todas as
mangueiras estão corretamente ligadas
ao EPS 200 e ao componente.
¶
Substituir as mangueiras com fugas e
com defeitos.
Aviso - perigo de ferimentos nas mãos!
A queda abrupta da cobertura protetora
pode ferir ou esmagar os dedos.
¶
Fechar sempre a cobertura protetora
com a pega.
5.4.1 Símbolos e vista geral das conexões para testes
de CRI/CRIN e de DHK/UI
Compo- Conexão Conexão
nente de de
enxágüe teste
(retorno)
CRI/ Não é
CRIN necessá-
rio
DHK/UI Não é
necessá-
rio
|
1 689 989 000 2013-05-02
Conexão de Cabo de
teste (injeção) ligação
elétrico
X20
Sim
Não é
necessário
5.4.2 Seqüência de teste de DHK/UI
Aviso - perigo de queimaduras!
As superfícies quentes das mangueiras e dos
componentes podem provocar queimaduras
graves nas mãos.
¶
Deixar arrefecer as mangueiras e os com-
ponentes antes de os retirar.
¶
Usar luvas de proteção.
!
Não testar componentes danificados nem fortemente
corroídos.
4
3
2

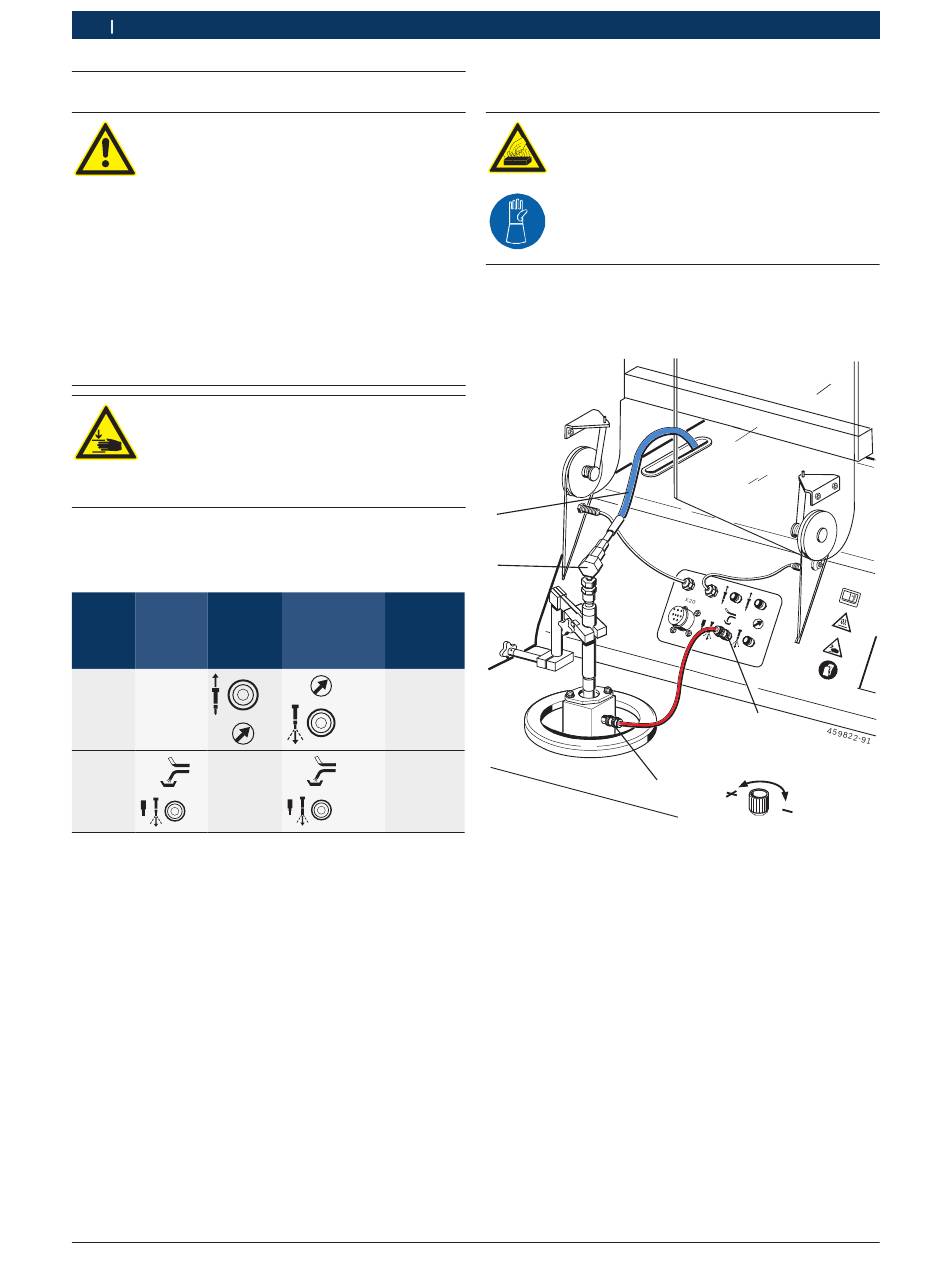

Fig. 20: Conexão de DHK/UI
1 Conexão de enxágüe e de teste para DHK/UI
2 Acoplamento rápido da câmara de injeção
3 Adaptador de conexão
4 Mangueira de alta pressão
i
As condições prévias a tomar em consideração
durante o teste e o ajuste de DHK/UI podem ser
consultadas no manual de teste para DHK/UI no
ESI[tronic]. Estes manuais de teste não fazem
parte do âmbito de fornecimento. O software do
ESI[tronic] não pode ser instalado no EPS 200.
1
