pt 168 | EPS 200 | Primeira colocação em funcionamento
4.2 Montar a cobertura protetora
1. Retirar a cobertura protetora e o kit de montagem da
embalagem.
O kit de montagem contém as seguintes peças:
R
Pino (2 x)
R
Pino de mola (2 x)
R
Mola de torção esquerda
R
Mola de torção direita
R
Suporte das molas (2 x)
R
Parafuso de cabeça cilíndrica com sextavado interior
M6 x 12 (2 x)
R
Casquilho (2 x)
R
Bico (2 x)
R
Arruela de pressão A6 (2 x)
R
Peso
R
Arruela de pressão A5 (3 x)
R
Anilha A5 (3 x)
R
Parafuso de cabeça cilíndrica com sextavado interior
M5 x 16 (3 x)
R
Arruela de plástico A5 (3 x)
2. Colocar a cobertura protetora de lado, sobre a mesa
de trabalho limpa.
1

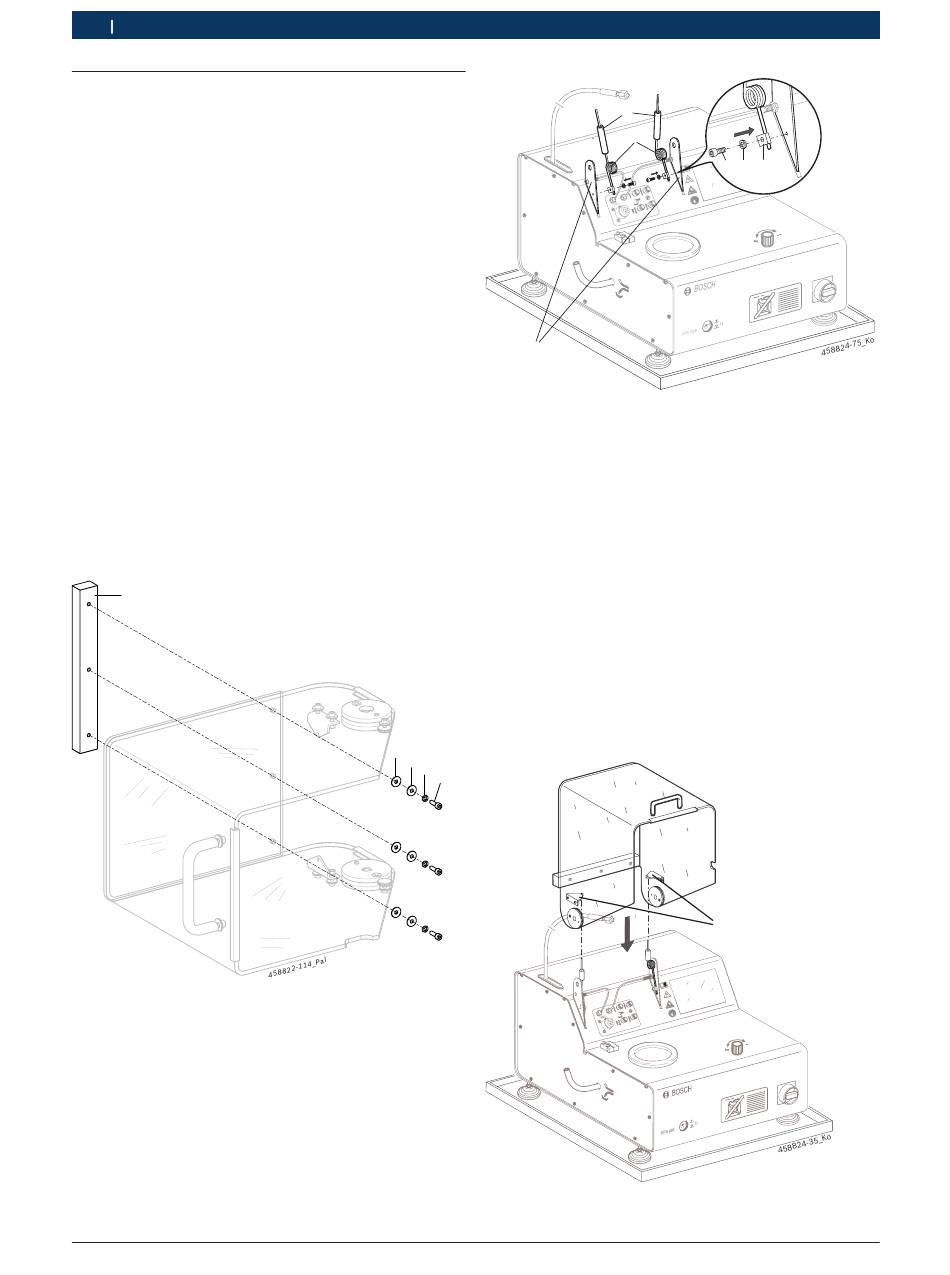

Fig. 15: Montar o peso
1 Peso
2 Arruela de plástico A5
3 Anilha A5
4 Arruela de pressão A5
5 Parafuso de cabeça cilíndrica com sextavado interior M5 x 16
3. Fixar o peso (Fig. 15, Pos. 1) na cobertura protetora.
Torque de aperto = 1 Nm.
 Peso fixado na cobertura protetora.
|
1 689 989 000 2013-05-02
6
Fig. 16: Montagem do suporte das molas
1 Molas de torção
2 Casquilhos
3 Suportes das molas
4 Arruelas de pressão
5 Parafusos de cabeça cilíndrica com sextavado interior M6 x 12
6 Suportes da cobertura protetora
4. Fixar os dois suportes das molas (Fig. 16, Pos. 3)
aos suportes da cobertura protetora (Fig. 16, Pos. 6)
do EPS 200. Não apertar totalmente os parafusos de
cabeça cilíndrica com sextavado interior.
5. Encaixar corretamente as molas de torção direita e
esquerda (Fig. 16, Pos. 1) nos suportes das molas
direito e esquerdo.
6. Deslocar os dois casquilhos (Fig. 16, Pos. 2)
sobre os braços direito e esquerdo das molas de
torção.
2
3 4
5
Fig. 17: Colocar a cobertura protetora
1 Suportes das molas
2
1
5 4 3
1
