8.3 - Añadir o quitar dispositivos
En cualquier momento es posible añadir nuevos dispositivos conectados a la
entrada BlueBus y Stop, o bien quitar otros montados. Para tal fin, proceda de
la siguiente manera:

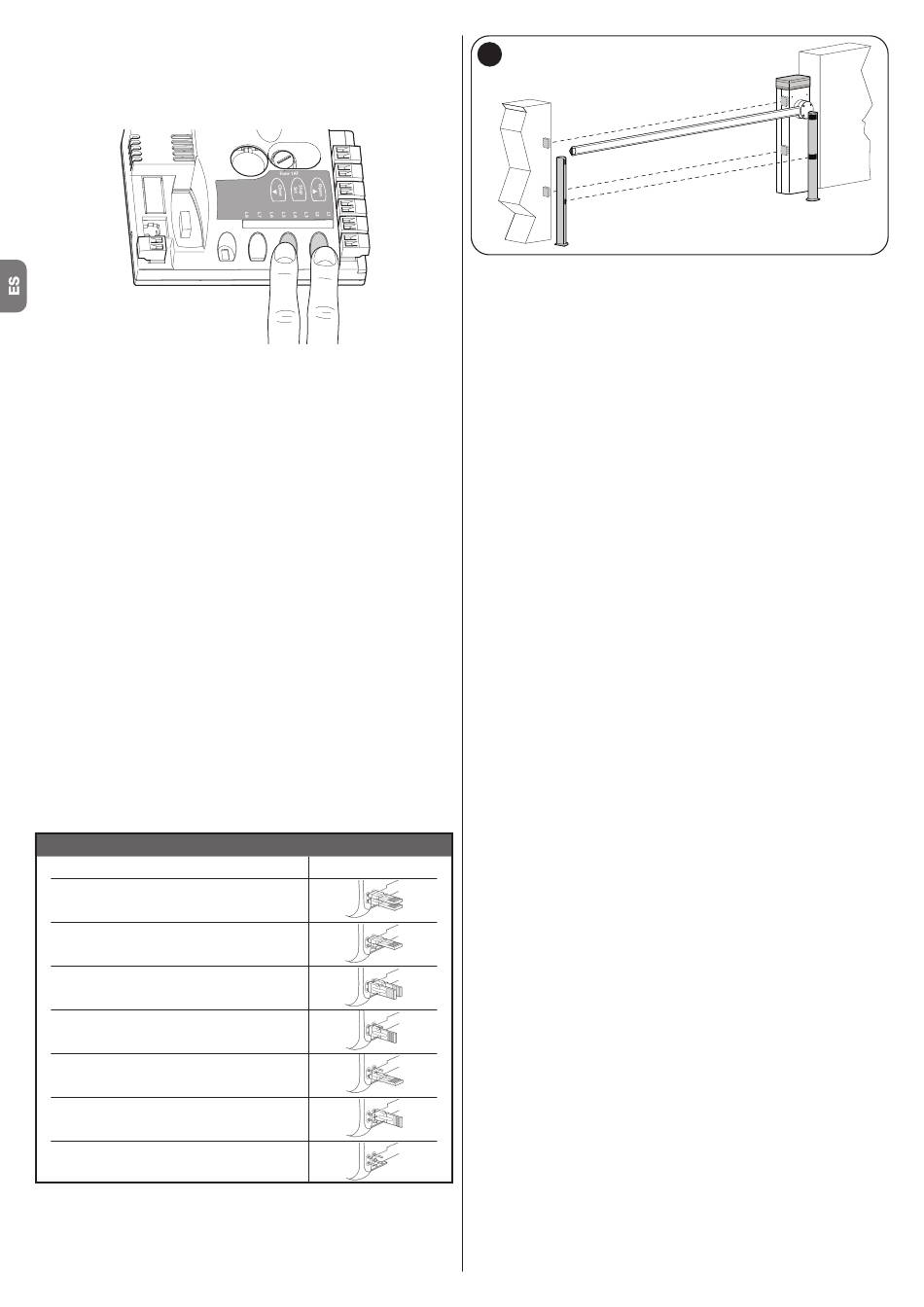

01. Presione y mantenga presionados simultáneamente los pulsadores "s" y
"Set";
02. (después de unos 3 segundos) Suelte los pulsadores cuando los leds L1 y
L2 comiencen a destellar muy rápido;
03. Espere algunos segundos hasta que la central concluya el aprendizaje de
los dispositivos conectados;
04. Al final de esta etapa, el led STOP quedará encendido mientras que los
leds L1 y L2 se apagarán (los leds L3 y L4 comenzarán a destellar).
Después de haber hecho este procedimiento pruebe nuevamente el auto ma -
tismo, tal como indicado en el capítulo 5.1.
8.3.1 - Entrada Bluebus
El sistema Bluebus permite efectuar las conexiones de los dispositivos compa-
tibles con dos conductores solos, por los cuales pasan la alimentación eléctri-
ca y las señales de comunicación. Todos los dispositivos se conectan en modo
paralelo a los mismos 2 conductores de Bluebus y sin la necesidad de respetar
la polaridad. Cada dispositivo es reconocido individualmente porque, durante
la instalación, a cada uno de ellos se le asigna una dirección unívoca. Al siste-
ma Bluebus se le pueden conectar fotocélulas, dispositivos de seguridad, dis-
positivos de mando, tales como botoneras y lectores de tarjetas por transpon-
der, indicadores de señales, etc.. Durante el aprendizaje, la central de control
reconoce individualmente todos los dispositivos conectados y también detecta
con suma seguridad las anomalías presentes. En efecto, cada vez que se aña-
de o se quita un dispositivo conectado al Bluebus hay que llevar a cabo el
aprendizaje tal como descrito en el apartado 4.4.
8.3.2 - Fotocélulas
El sistema Bluebus permite que la central reconozca las fotocélulas regulando
la dirección de los puentes de conexión (véase la Tabla 13) y permite asignar el
valor correcto de la función de detección de obstáculos. La operación de direc-
cionamiento se realiza tanto en el TX (transmisor) como en el RX (receptor),
colocando los puentes de conexión de la misma manera y comprobando que
no haya otros pares de fotocélulas con la misma dirección.
Las fotocélulas se pueden instalar como se muestra en la fig. A. Importante –
Después de la instalación o eliminación de fotocélulas es necesario hacer el
aprendizaje de los dispositivos, tal como se describe en el apartado 4.4.
TABLA 13 - DIRECCIONES DE LAS FOTOCÉLULAS
Fotocélula
FOTO
Fotocélula h=50
con accionamiento en el cierre
FOTO II
Fotocélula h = 100
con accionamiento en el cierre
FOTO 1
Fotocélula h = 50
con accionamiento en el cierre
FOTO 1 II (*)
Fotocélula h = 100
con accionamiento en el cierre
FOTO 2
Fotocélula con accionamiento en la apertura
(invierte en cerrar)
FOTO 2 II
Fotocélula con accionamiento en la apertura
(invierte en cerrar)
FOTO 3
Fotocélula única con accionamiento
en la apertura
12 – Español
A
Se puede instalar la fotocélula TX o bien RX en el interior del cajón del acciona-
dor de barrera en el espacio habilitado para ello (fig. 43).
Para instalar la fotocélula, proceda como se indica a continuación:
01. Extraiga la tarjeta de la fotocélula de su cuadro haciendo palanca con un
02. Abra el cuadro incorporado para las fotocélulas que se encuentra en la caja
03. Inserte la tarjeta en el fondo del cuadro (fig. 43-c);
04. Perfore la goma habilitada para pasar el cable eléctrico (fig. 43-d);
05. Pase el cable eléctrico y conéctelo al borne de la fotocélula (fig. 43-e);
06. Cierre el fondo del cuadro con la tapa teniendo cuidado de fijar la goma en el
07. Cuelgue el cuadro sobre la lente del lateral del cajón deslizándolo de arriba
8.3.3 - Selector digital MOTB y lector de proximidad para tarjetas
El sistema Bluebus permite conectar hasta 4 selectores digitales MOTB o 4
lectores de tarjetas por transponder MOMB.
Con MOTB es posible accionar el automatismo tecleando en la botonera una
de las combinaciones numéricas memorizadas.
Con MOMB es posible accionar el automatismo simplemente acercando al
sensor la tarjeta por transponder memorizada.
Estos dispositivos incorporan un código unívoco que es reconocido y memori-
zado por la central durante la etapa de aprendizaje de todos los dispositivos
conectados (véase el apartado 4.4).
De esta manera se evita cualquier tentativa fraudulenta de sustituir un disposi-
tivo y ninguna persona extraña podrá accionar el automatismo. Para más infor-
maciones consulte el manual de instrucciones de MOTB y MOMB.
8.3.4 - Entrada STOP
La función de la entrada STOP es provocar la parada inmediata del movimien-
to seguido de una breve inversión. A esta entrada se le pueden conectar dis-
positivos con salida de contacto normalmente abierto "NA", normalmente
cerrado "NC", OPTO SENSOR o bien dispositivos con salida de resistencia
constante de 8,2 KΩ (bandas sensibles). Durante el aprendizaje, la central
reconoce el tipo de dispositivo conectado y provoca un STOP cuando se pro-
duce una variación respecto del estado memorizado. Con algunas soluciones
oportunas es posible conectar a la entrada STOP varios dispositivos, incluso
de diferentes tipos:
• Se pueden conectar entre sí varios dispositivos NA en paralelo sin límites de
cantidad;
Puentes de conexión
• Se pueden conectar entre sí varios dispositivos NC en serie sin límites de
cantidad;
• Se pueden conectar en paralelo dos dispositivos con salida de resistencia
constante 8,2 kΩ; si hubiera más de 2 dispositivos, entonces todos deben
conectarse "en cascada" con una sola resistencia de terminación de 8,2 kΩ;
• También es posible una combinación tipo NA y NC, colocando los 2 contac-
tos en paralelo. En este caso, es necesario conectar en serie al contacto NC
una resistencia de 8,2 KΩ, lo que posibilita la combinación de 3 dispositivos:
NA, NC y 8,2 KΩ.
Atención – Si se utilizara la entrada STOP para conectar dispositivos con fun-
ciones de seguridad, estos últimos deberán ser dispositivos con salida de
resistencia constante 8,2 KΩ o dispositivos ópticos OPTO SENSOR, que
garantizan un nivel de seguridad adecuado para las averías.
Para conectar un dispositivo óptico tipo OPTO SENSOR, realice las conexio-
nes tal como se muestra en la fig. 44: la corriente máxima suministrada en la
línea 12 Vcc es de 40 mA.
8.4 - Diagnóstico
Algunos dispositivos están preparados para emitir señales con las cuales se
puede reconocer el estado de funcionamiento o posibles desperfectos.
8.4.1 - Señales de la central de mando
Los leds de los bornes y de los pulsadores presentes en la central de mando
(fig. 45) emiten señales específicas para señalar el funcionamiento normal y
probables anomalías. En las Tablas 14 y 15 se describen la causa y la solución
para cada tipo de señal.
F 1 I I
F I I
F 1
F
destornillador de punta plana (fig. 43-a). ¡ATENCIÓN! No dañe los compo-
nentes eléctricos internos;
de accesorios (fig. 43-b);
lugar apropiado (fig. 43-f);
abajo (fig. 43-g).
por transponder MOMB
F 1 I I
F I I
F 1
F
