11. Faites glisser le transducteur par l'arrière dans l'un des châssis de montage en alignant
Quick Start Guide de SITRANS FUE1010
Instructions de service, 5/2009, CQO:QSG007 Revision 03

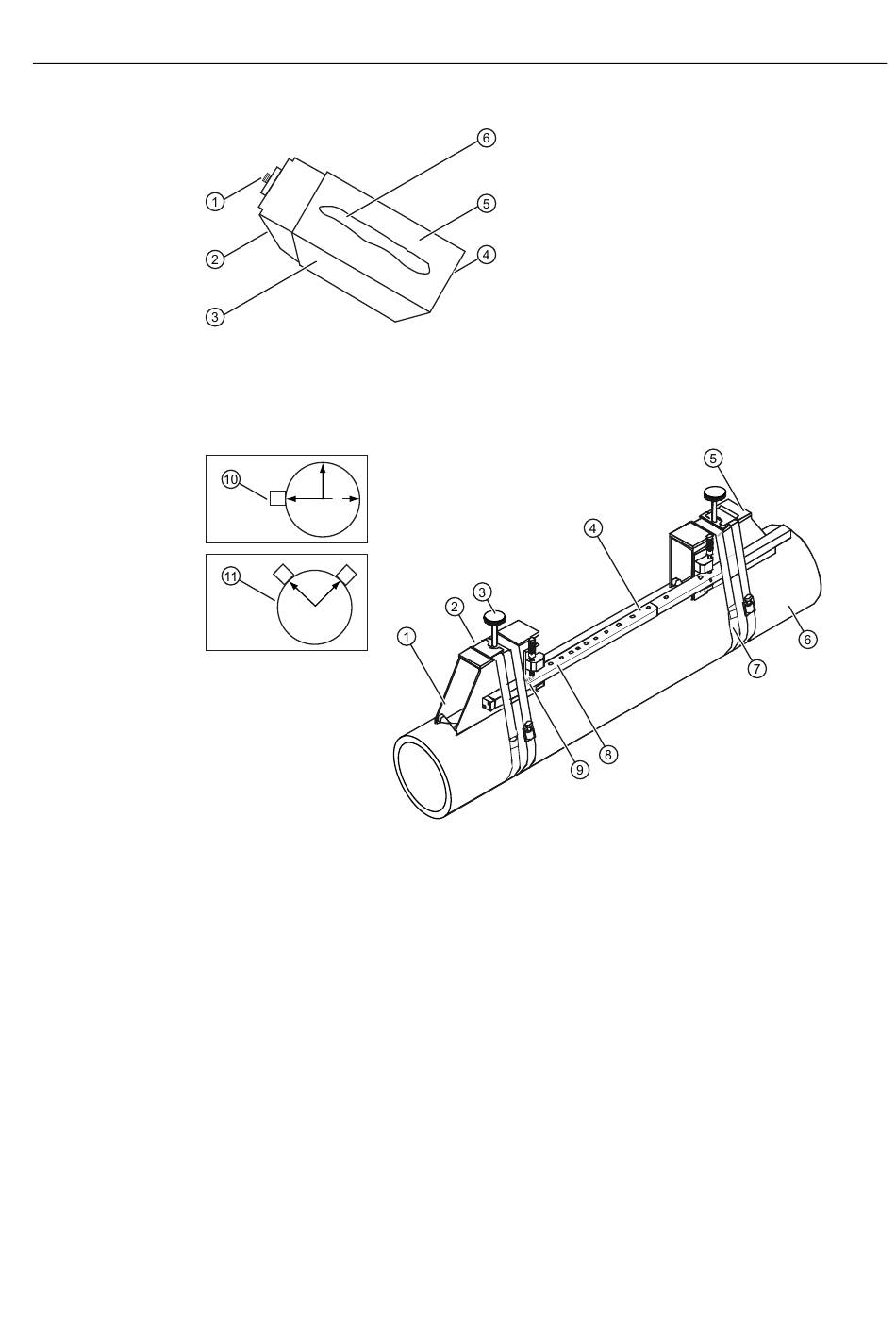

① Connecteur F
② Arête oblique
③ Transducteur
Figure 3-5 Transducteur
① Vue de devant
② Etrier de fixation (n'existe pas sur tous
les modèles)
③ Vis de fixation du transducteur
④ Entretoise d'écartement
⑤ Châssis de montage de la série 1012
Figure 3-6 Installation du transducteur
son arête oblique avec celle du châssis de montage. Evitez que le transducteur n'entre
④ Face arrière
⑤ Surface d'émission
⑥ Composé de couplage
⑥ Courroie de montage
⑦ Remarque : la deuxième courroie de
montage est représentée. Pour des
conduites de diamètre plus large une
courroie supplémentaire augmente la
sécurité du montage.
⑧ Plate-forme d'entretoise d'écartement avec
vis de fixation
⑨ Orifice de référence de l'entretoise
⑩ Orientation à 9 heures pour un transducteur
à faisceau unique
⑪ Orientation à 10 et 2 heures pour un
transducteur à double faisceau
Mise en service
3.3 Installation du transducteur
