SITRANS FUE1010 Quick Start Guide
Betriebsanleitung, 5/2009, CQO:QSG007 Revision 03
① Koppelpaste
② Kontaktfläche
③ Rückseite

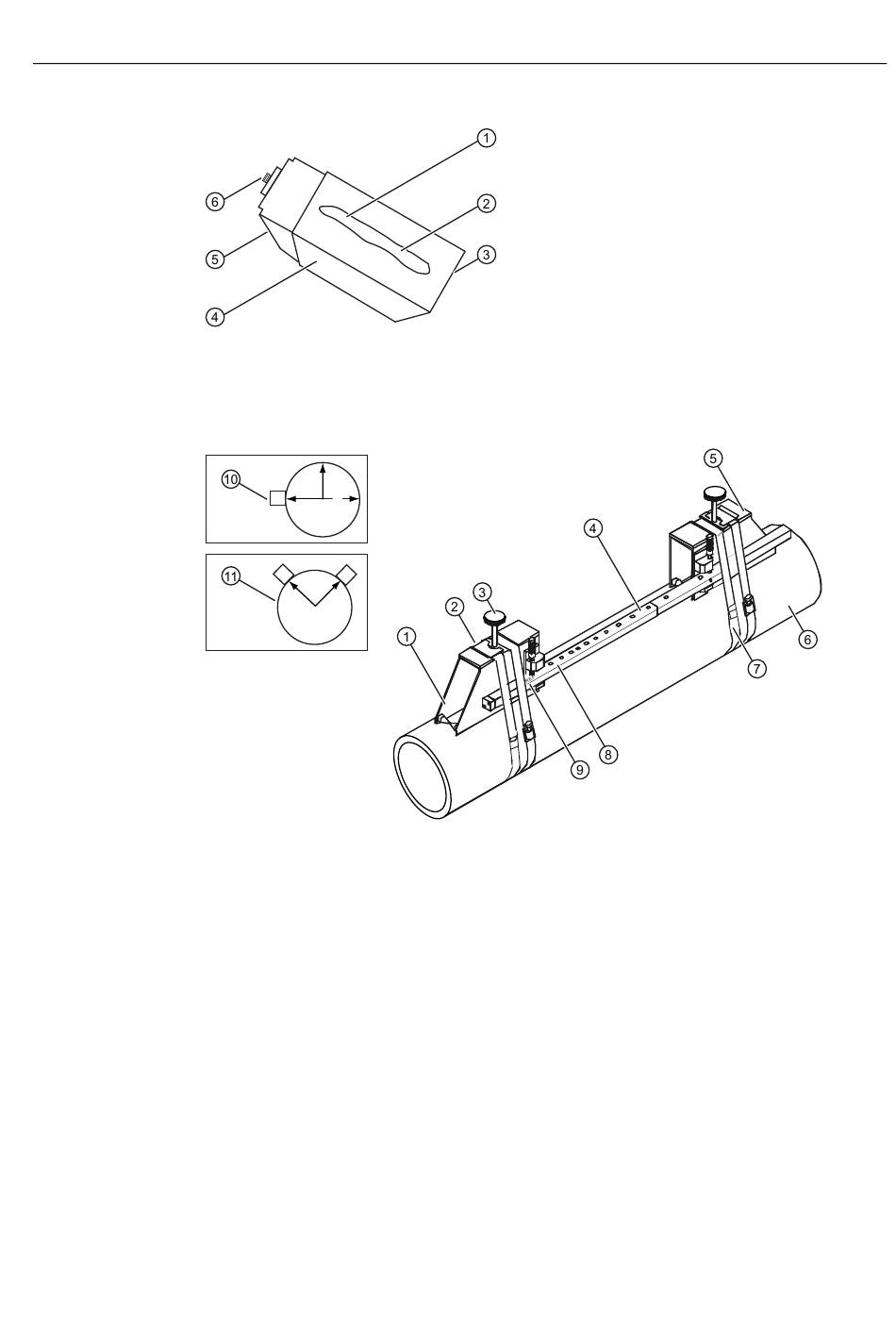

Bild 3-2 Transducer - Abbildungslegende
① Vorderansicht
② Klemmfeder (nicht bei allen Modellen
vorhanden)
③ Transducer-Befestigungsschraube
④ Abstandshalter
⑤ Montagerahmen Serie 1012
Bild 3-3 Transducer-Installation
3.2 Transducer-Installation
④ Transducer
⑤ Abgeschrägte Seite
⑥ F-Stecker
⑥ Metallmontageband
⑦ Hinweis: Abbildung zeigt ein
optionales zweites Montageband. Bei
Rohren mit größerem Durchmesser ist
für eine stabile Befestigung ggf. ein
zweites Montageband erforderlich.
⑧ Abstandshalter-Klemme mit
Befestigungsschraube
⑨ Referenzbohrung des Abstandshalters
⑩ Platzierung eines Ein-Pfad-
Transducers in 9-Uhr-Stellung
⑪ Platzierung von Zwei-Pfad-
Transducern in 10- und 2-Uhr-Stellung
Bedienen (Hardware)
23
