Montageanweisung – nur für Fachpersonal
1. Bedienteil
ACHTUNG:
4-poliges Kabel darf nicht in 6-polige Buchse eingesteckt werden, da sonst
das Bedienteil beschädigt wird!
ACHTUNG:
Wenden Sie keinesfalls Gewalt an!
2. Ofenfühler
Die Leitungen sind ordnungsgemäß durch die PG Verschraubung ins Gehäuse
einzuführen und anzuklemmen.
ACHTUNG:
Achten Sie unbedingt auf die Beschriftung der Leitungen!
ACHTUNG:
Falsch angeschlossene Leitungen können irreparable Schäden verur-
sachen!

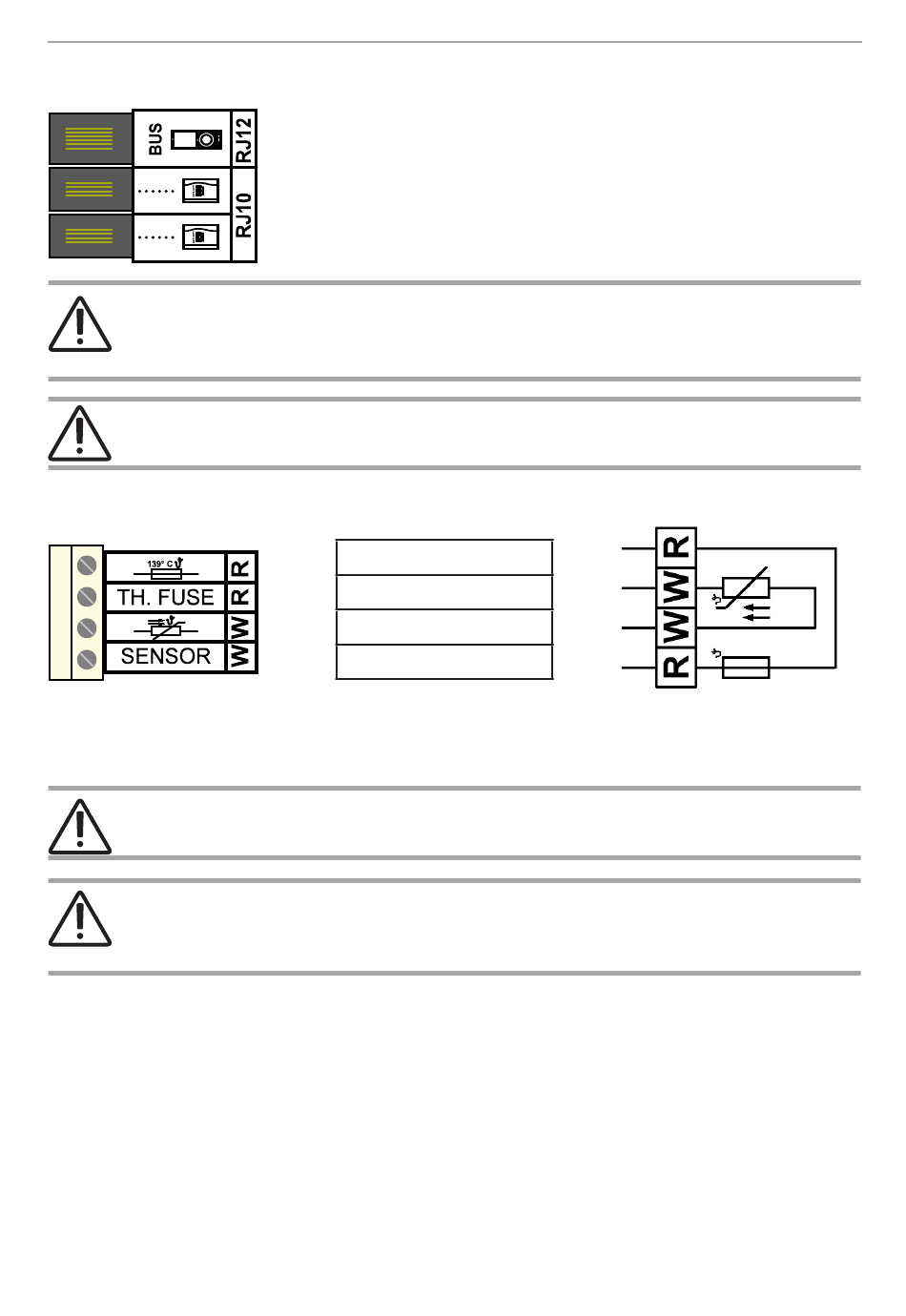

Das WC4-B-L (Wave.com4 Saunasteuerungsleistungs-
teil) verfügt über folgende Datenanschlüsse:
• 2 Stück RJ10 4/4
• 1 Stück RJ12 6/6
Thermosicherung
Thermosicherung
Temp. Fühler
Temp. Fühler
S. 34/42
