Montagehandleiding uitsluitend voor vakpersoneel

3.3. Voelermontage

Montage van de kachelvoeler
De kachelvoeler (4-ade-
rig) bestaat uit een tem-
peratuurvoeler en een
thermobeveiliging (smelt-
zekering). De voelerbe-
huizing (optioneel in esp
verkrijgbaar) wordt aan
het cabineplafond boven
de saunakachel gemon-
teerd. De aan te houden
afstanden staan in de
Afb. 4 en Afb. 5. Hierbij
moet in acht worden geno-
men dat bij saunacabines
tot 2 x 2 m de afstand tot
de cabinewand 19 cm, bij
grotere cabines 35 cm moet bedragen, tenzij in de cabinebeschrijving uitdruk-
kelijk een andere positie wordt voorgeschreven!
Voelerbe-
huizing
Veiligheidstemperatuurschakelaar
Temperatuurvoeler

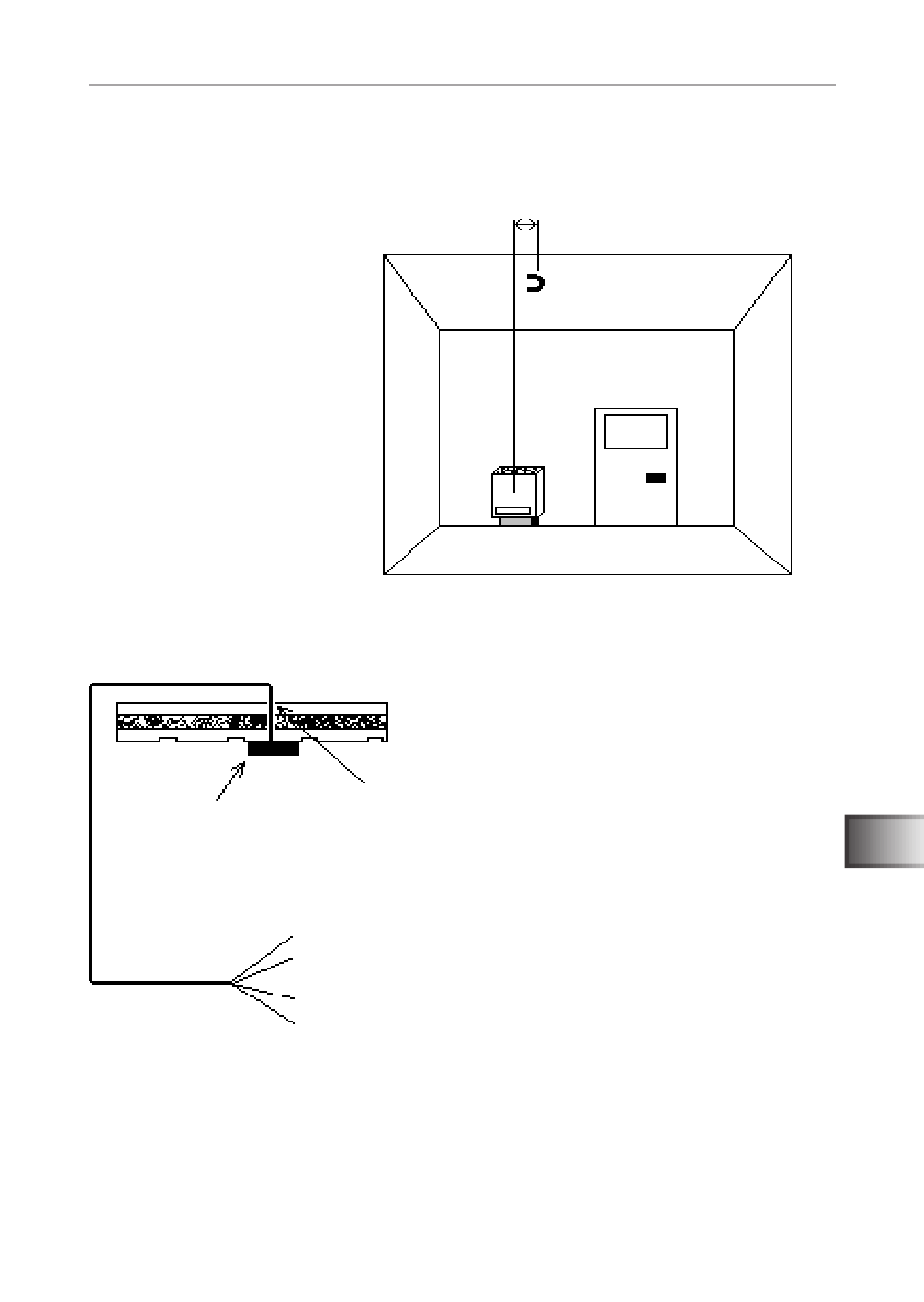

Afb. 5: Plaatsen van de kachelvoeler
Saunaplafond, in
het midden van een
profielplank doorboord
Klem
Klem
Klem
Klem
Afb. 4: Montage kachelvoeler
ca. 20 cm
Doorboor volgens Afb. 4 5 het
cabineplafond met behulp van
een 8 mm boor. Monteer de
voelerkabels door de zojuist
geboorde schacht.
Voorkom dat bij het naar bin-
nen trekken voelerkabels
worden beschadigd (silico-
nenleidingen kunnen snel
beschadigd raken)!
U herkent de desbetreffende
kring (temperatuurvoelerkring
resp. temperatuurbegrenzer-
kring) aan de markering op de
voelerleidingen!
Pag. 11/42
NL
